Magnetická LED lišta: od rozmístění k úplné objednávce

Před dokončením stropu vyřešte trasu lišty a přístup ke zdroji. Možnost pozdější změny polohy modulů v bytě či prodejně závisí na shodě všech dílů se správnou řadou. Vedle viditelné šířky prověřte zatížení, kontakty, napětí, řízení a upevnění. Průvodce pomáhá připravit úplnou objednávku rozlišením katalogových rozměrových příkladů a skutečných podmínek konkrétní řady.

Při změnách uspořádání kanceláře, prodejny nebo výstavy lze posoudit flexibilitu magnetické lišty. V komerčních aplikacích může být důležitá možnost přizpůsobit rozložení světla a umístění modulů.

Pro plánování montáže a údržby prozkoumejte fungování a součásti systému. Každý díl musí být vybrán podle dokladu kompatibility.

Jak funguje magnetické lištové osvětlení?

Ověřte elektrické rozsahy a kompatibilitu celého systému. Zdroj popsaný v původním textu má vstup 110–220 V AC a výstup 48 V DC. Magnetické lištové osvětlení využívá kontakty profilu k napájení modulů; magnety a přídržné prvky příslušné řady drží moduly na místě.

S kompatibilními spoji lze vytvořit trasu L, U nebo čtverec. Svítidlo pod napětím nepřemisťujte ani nevyjímejte bez výslovného svolení výrobce. I příklad jako LED lištový reflektor vyžaduje přemisťování modulů pouze v rámci stejné kompatibilní řady a předepsaným postupem.

Rozměry magnetického lištového systému

Prozkoumejte nejen dostupnou výšku, ale také úplné vnější rozměry, upevnění a povolené moduly. Šířky 15, 20 a 35 mm označují příklady řad. 1, 2 a 3 m jsou dodávané délky uváděné ve zdrojové dokumentaci.

Z jakých dílů se skládá magnetický lištový systém?

Před objednáním definujte funkci každého dílu. Ovladače, zdroj, příslušenství, svítidla a lišty musí tvořit kompatibilní celek.

Magnetická lišta

• M15, M20 a M35 označují tři příklady šířky. Modul musí patřit ke kompatibilní řadě. Stejná šířka sama nezaručuje usazení, elektrický kontakt a uchycení.

Jmenovitý typ 15 mmJmenovitý typ 20 mmJmenovitý typ 35 mm

• Podle řady lze zvolit zapuštěnou montáž, závěsnou montáž nebo přisazenou montáž . Ověřte potřebné příslušenství.

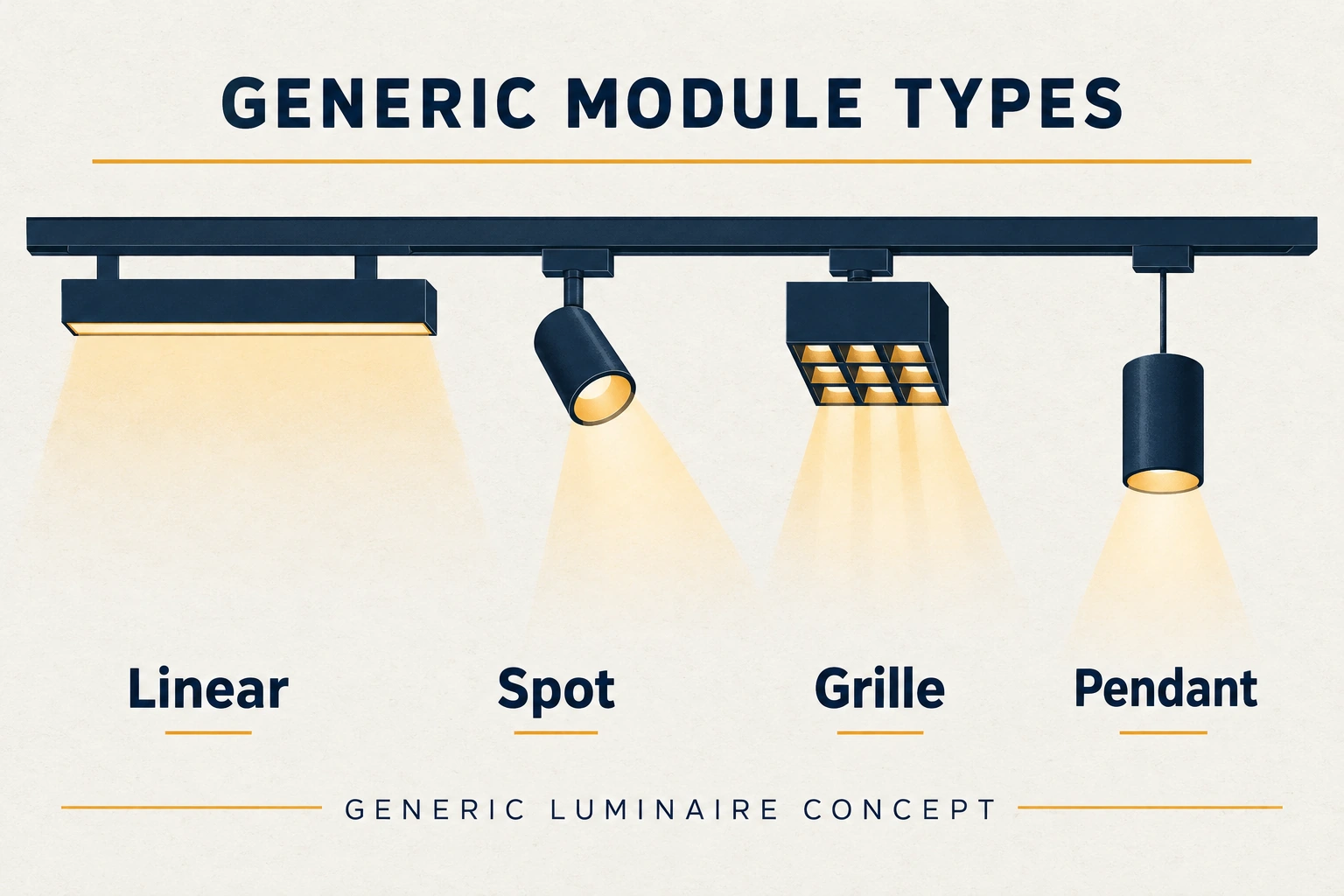

Druhy magnetických lištových svítidel

Tabulka ukazuje příklady závěsných, směrovatelných, mřížkových a lineárních modulů. Před přidáním či přesunem ověřte kompatibilitu systému a pracovní postup.

Druh výrobku	Rozměry	Příkon	Měrný výkon (lm/W)	Úhel vyzařování	Použití
Magnetické moduly: mřížkové reflektory	100mm,200mm 300mm,400mm	6W 12W 18W 24W 30W	90lm/W	24°	Akcentové osvětlení
Výklopné magnetické reflektory	110mm, 220mm	6W 12W	90lm/W	24°	Akcentové osvětlení
Magnetické moduly: lineární svítidla	300mm, 600mm, 900mm	10W 20W 30W	100lm/W	120°	celkové osvětlení
Reflektor do magnetické lišty	D50mm, D60mm	10W 15W 20W	90lm/W	24°	Akcentové osvětlení
Magnetické závěsné svítidlo	D30mm*H300mm	5W	90lm/W	24°	Akcentové osvětlení

Pro různé tvary ověřte dostupnost a kompatibilitu kulových nebo válcových modulů.

Příslušenství

Objednávku uzavřete po prostudování montážních pokynů a kompatibility řady. Seznam příslušenství může obsahovat rohové díly, spojky, napájecí vstupy a integrované nebo externí zdroje.

Popis obrázku a text

• Vodorovný roh
• Svislý roh
• Spojka L
• Integrovaný napájecí zdroj
• Přímá spojka I
• Externí zdroj

Jak vybrat magnetický lištový systém?

Vyberte řadu s identifikovatelnými modely, dostupnými náhradami a doloženou kompatibilitou profilu, svítidel a příslušenství. Stejná šířka ani podobný vzhled nedokládají společné použití dílů různých značek.

Výběr uspořádejte do pěti rozhodnutí: trasa, profil, světelné moduly, příslušenství a napájení. Každý krok porovnejte s potřebnými rozměry a funkcemi.

Krok 1: Určete trasu lišty v prostoru

Plán přizpůsobte osvětlovaným povrchům. Zdroj uvádí čtvercové, rovnoběžné, I a L příklady; výkres zobrazuje také U.

Čtvercová trasa může obklopit prostor činnosti v kanceláři nebo obývacím pokoji.

Pro přivedení světla k několika stranám prostoru lze posoudit uspořádání U.

Trasa L může sledovat zatáčku chodby nebo vymezovat část místnosti.

Pro osvětlení podél přímé linie lze naplánovat uspořádání I.

Krok 2. Vyberte vhodný magnetický lištový profil

Před volbou ze čtyř uvedených způsobů montáže ověřte, které dovoluje dokumentovaná řada.

1. Zapuštěná lišta: Otvor a upevňovací body je nutné plánovat společně s konstrukcí stropu.
2. Bezrámová lišta: Integruje se do stropního obkladu systémem výrobce. Ověřte posloupnost práce a nosnou oporu.
3. Přisazená nebo závěsná lišta: Bez zapouštěcí dutiny lze použít kompatibilní sadu a vhodné spoje.

Ověřte hloubku zapuštění a montážní prostory. 5–7 cm je pouze příkladem některých instalací. Název „čtyři v jednom“ neopravňuje k nedokumentovaným způsobům montáže.

Krok 3. Vyberte magnetická LED svítidla

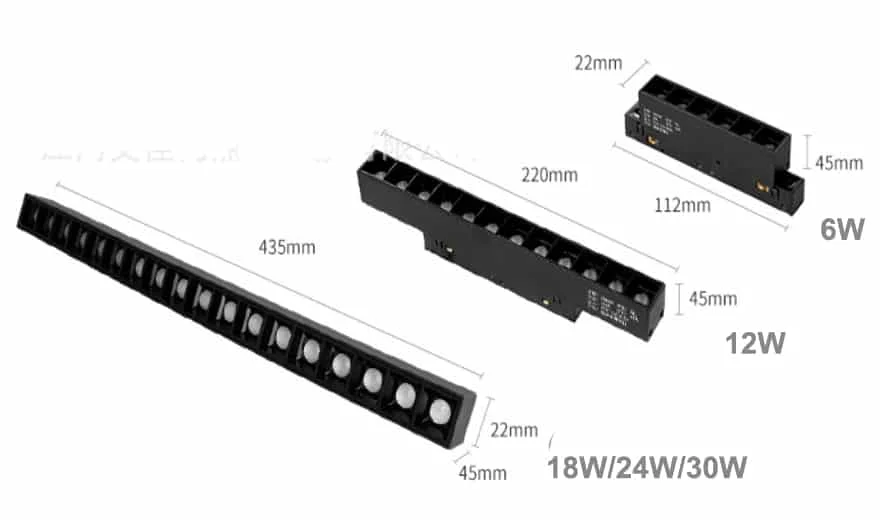

magnetické lineární reflektory

Technické údaje zobrazeného modelu

Model	HOYUWO-MLL-6WGS	HOYUWO-MLL-12WGS	HOYUWO-MLL-18WGS	HOYUWO-MLL-24WGS	HOYUWO-MLL-30WGS
Příkon	6W	12W	18W	24W	30W
Rozměry (mm)	112*22*45	220*22*45	328*22*45	435*22*45	543*22*45mm

U dodávaného výrobku ověřte stmívání, SDCM <5, 90 lm/W, CRI80 a optiku 24°. Pro 50 000 hodin požadujte kritérium a zkušební podmínky. Údaje 110/220 V AC mohou popisovat vstup zdroje nebo jinou variantu; neopravňují k přímému připojení 48V modulu k síti. U této verze ověřte shodu 48 V DC u zdroje i svítidla. Modely a rozměry tabulky jsou původními příklady výrobků.

Výrobkovou řadu prozkoumejte v odkazu: Další podrobnosti.

Krok 4. Vyberte příslušenství

Po určení trasy sepište konektory, spojky a napájecí vstupy povolené řadou.

Krok 5. Vyberte napájecí zdroj

Lze porovnat dvě následující konfigurace napájení:

• Integrovaný zdroj 48 V: 100 a 200 W jsou pouze příklady. Ověřte kompatibilitu řady, teplotu, přístup a meze zátěže. Související informace: THD.
• Externí zdroj: Modely 100, 200 a 350 W ukazují další možnosti. Umístění mimo lištu samo nezajišťuje vyšší kvalitu. Hodnoty THD je také nutné posoudit se zkušebními podmínkami.
• Zdroj umístěte na přístupné místo povolené návodem s potřebným větráním. Vyústka klimatizace není vhodným montážním místem bez ověření okolních podmínek a upevnění.

Montáž magnetických lištových svítidel

Před vložením modulů ověřte kompatibilitu, spojitost a upevnění. Montáž zdroje a lišty svěřte odborně způsobilému personálu při odpojeném napájení a podle návodu. I když lze moduly vyjmout, magnetické uchycení neodstraňuje kabeláž a elektrické kontroly.

Lze porovnat tyto čtyři způsoby montáže magnetického systému:

• Zapuštěná montáž se plánuje společně se stavbou stropu.
• Přisazená montáž využívá upevnění vhodné pro nosný povrch.
• Závěsná montáž dodržuje předepsanou sadu a výšku.
• Bezrámová montáž používá integrační díly řady a stanovenou posloupnost práce.

Vyžádejte si pokyny řady pro vybraný způsob montáže.

Před uzavřením stropu naplánujte přístup ke zdroji

Zdroj označte v plánu; ověřte způsob vyjmutí pro kontrolu nebo výměnu. Přístup řešte společně s kryty, nábytkem a povrchovými úpravami. Vzhledově čistá trasa má umožňovat údržbu elektroniky bez nepředpokládané demontáže.

Kde se používají magnetická LED svítidla?

Doma lze v obývacím pokoji, ložnici, kuchyni nebo jídelně společně plánovat akcentové a celkové světlo.

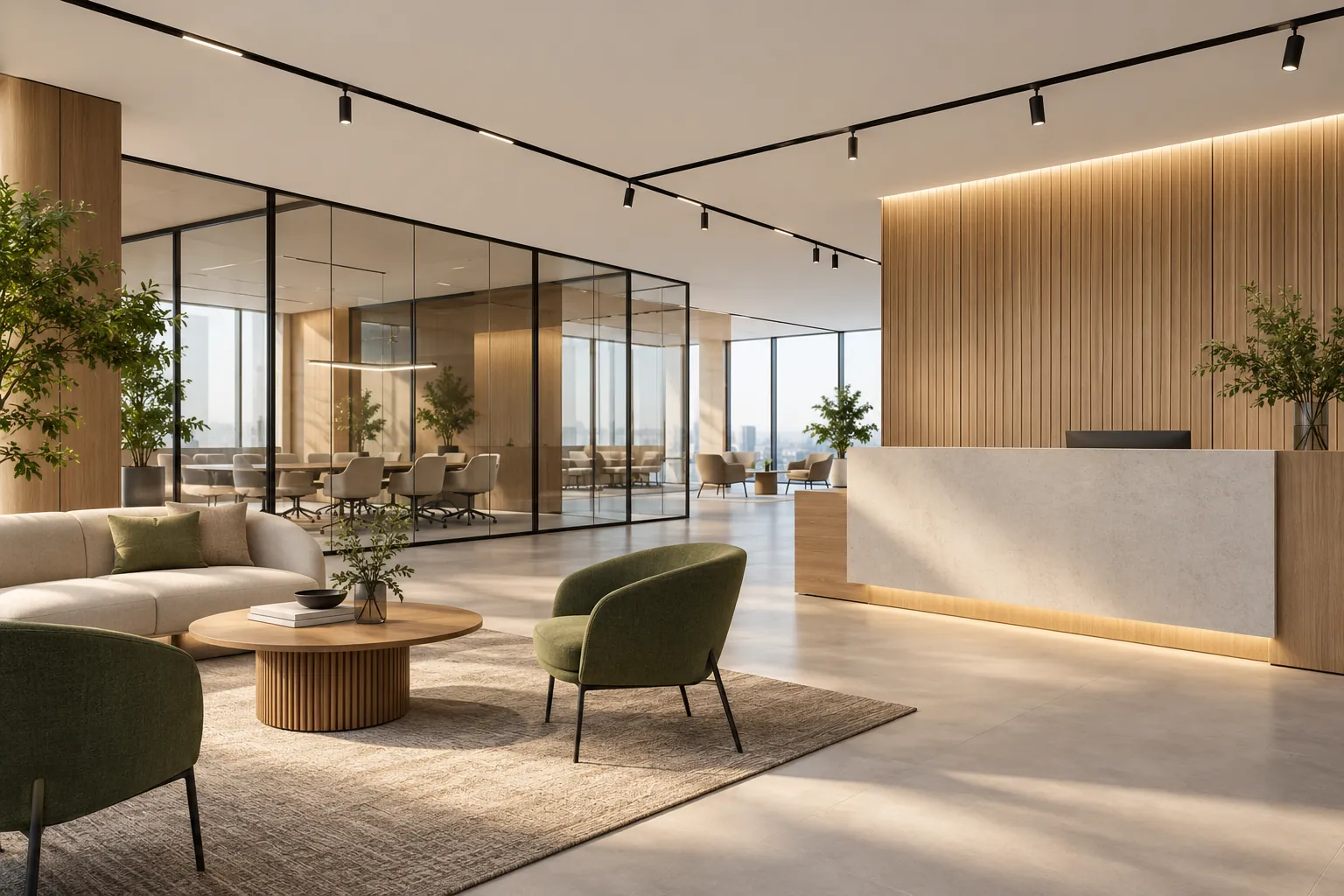

V prodejně a kanceláři lze kombinovat tato řešení: LED panely a downlighty. Každému řešení přiřaďte vhodnou světelnou úlohu zóny.

Přiřaďte část lišty k modulům, spojkám, napájecím vstupům a světelné úloze. Inventář usnadní nalezení chybějícího příslušenství a kontrolu přemístitelných dílů při změně rozmístění. Každý zásah musí zůstat v mezích řady.

Časté problémy při nákupu magnetické lišty pro projekt

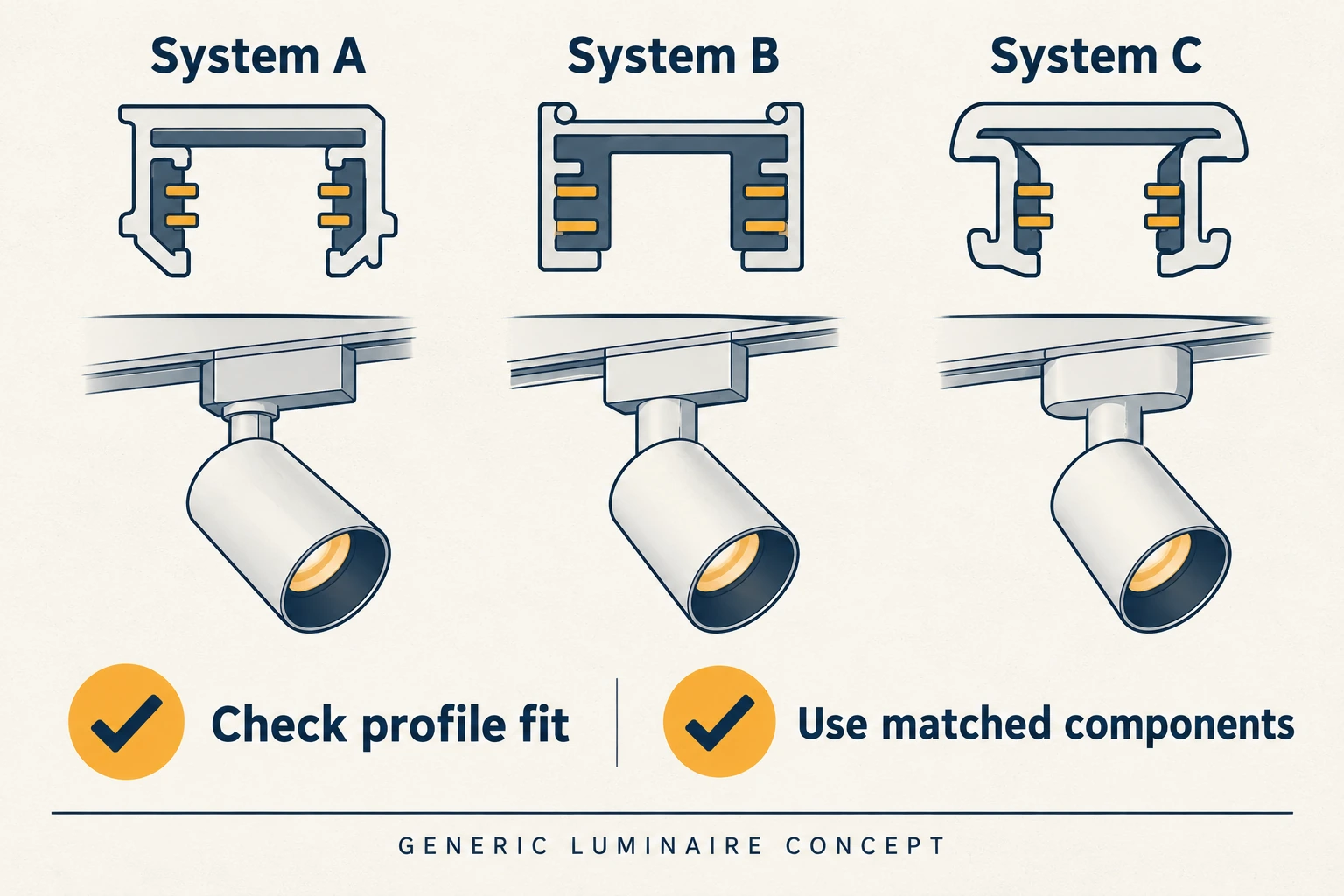

Nekompatibilita lišty a modulu

Nespoléhejte na vzhled modulu a profilu. Výrobci mohou používat různé rozteče, měděné kontakty a příchytky. Tyto rozdíly mohou způsobit nesprávné usazení příslušenství nebo elektrický kontakt.

Úbytek napětí a nestabilní provoz

I když oba systémy uvádějí 48 V DC, ověřte meze zátěže a délky. Úbytek napětí může snížit světlo na konci vedení; nedostatečný nebo nesprávně používaný zdroj může způsobit nestabilitu. Vyšší jmenovitá výkonová kapacita sama nedokazuje přetížení.

Materiály lišty a kontakty

Při nevhodném návrhu, údržbě nebo montáži se mohou objevit:

• Deformace profilu nebo upevňovacích dílů.
• Oxidace nebo vadný elektrický kontakt.
• Možnost elektrického oblouku a místního přehřívání.

Tyto závady mohou ovlivnit spolehlivost a bezpečnost celého systému.

Nedostatečná kvalita světla

Prověřte také viditelné rozdíly teploty chromatičnosti mezi moduly. Deklaraci typu Ra90 porovnejte se zkouškou a technickou dokumentací modelu; nepřijímejte ji jen podle obchodního názvu.

Při tmavých místech, nerovnoměrném rozložení či oslnění znovu posuďte projekt. Příčinou může být nevhodná optika.

Konstrukční a montážní problémy

• Nesouosé spoje narušující vzhled.
• Volné příchytky představující bezpečnostní riziko nebo příliš těsné příchytky ztěžující údržbu.
• Praskliny či nesouosost kvůli nedostatečné koordinaci se stropem.

Nedostatečné plánování nebo chybné zapojení může poškodit celý systém; nezaměřujte se pouze na jediný modul.

Údržba a spolehlivost při dlouhodobém používání

Časem se mohou objevit další projevy:

• Míhání nebo bzučení způsobené napájením, zdrojem či řízením.
• Ztráta přídržné síly nebo poškození upevňovacích prvků.
• Přerušované světlo vlivem oxidace mědi.

Do celkového posouzení zahrňte také dodatečnou údržbu, kterou mohou tyto problémy vyžadovat.

Doklady shody a poprodejní podpora

Při dodávce do Česka určete dokumentaci odpovídající rozsahu výrobku a jeho řídicích funkcí. CE a FCC nepovažujte za rovnocenné ani za obecné certifikáty kvality. Platnost dokumentů v cílovém trhu ověřte podle konkrétního rozsahu výrobku a aktuálních požadavků.

• Riziko neúspěšné inspekce nebo kontroly shody.
• Nedostupnost náhradních dílů nebo technické podpory.
• Neschopnost dodavatele zachovat dlouhodobou podporu.

Posuďte vliv těchto nedostatků na termín předání projektu a pozdější údržbu.

Při výběru společně prozkoumejte stabilitu, bezpečnost a kompatibilitu celého systému i dostupnost dlouhodobé podpory.

Přijímá lišta svítidla jiných výrobců?

Značky nekombinujte bez ověření kódů výrobků. Systémy 20 a 35 mm potřebují vhodné moduly; prověřte také řízení, zajištění, kontakty a napětí. Stejná šířka nedokládá interoperabilitu.

Vybrat 20 mm, nebo 35 mm?

Při porovnání řad posuďte dostupnou hloubku, funkce, optiku, rozměry modulů a mez zatížení. Systém nezařazujte pro byt či prodejnu pouze podle šířky profilu.

Jak daleko od stěny umístit lištu?

Výšku, vzdálenost a optiku určete podle osvětlovaného povrchu a potřebné rovnoměrnosti. 40–60 cm je ve zdroji příkladem konkrétního použití, nikoli obecným pravidlem rozmístění.

Jsou magnetická lištová svítidla stmívatelná?

Ověřte kompatibilitu ovladače, brány a Tuya; stejný protokol nezaručuje všechny funkce. 3CCT a Wi-Fi 2,4 GHz popisují konkrétní varianty. Podle modelu mohou být dostupné stmívání 0–10 V, Stmívání DALI nebo chytré řízení prostřednictvím Wi-Fi, Bluetooth Mesh nebo Zigbee .

Jaká omezení systém má?

Při rovnocenném výkonu porovnejte celkové náklady včetně instalace, údržby, zdroje a příslušenství. Nepředpokládejte trojnásobnou cenu jiných řešení; takový násobek není univerzální.

Jaké barevné možnosti existují?

Vybraná hodnota teploty chromatičnosti ovlivňuje vzhled materiálů a prostoru. Zdroj uvádí studenou bílou 6000–6500 K, neutrální bílou 4000–4500 K a teplou bílou 3000 K.

Barvu profilu vyberte v souladu se stropem. Ověřte dostupnost povrchů, například bílé či černé, v příslušné řadě.

Kolik stojí magnetický lištový osvětlovací systém?

Historická tabulka v USD není aktuální nabídkou HOYUWO LED ani cenou dodání do Česka. Nabídka závisí na množství, konfiguraci, šířce a dodacích podmínkách.

Druh výrobku	Magnetická lišta	Lineární magnetický modul	Reflektor do magnetické lišty	Výklopné magnetické reflektory	Magnetické závěsné svítidlo	Mřížkový magnetický reflektor
Jednotková cena ze zdroje	1,8–6,8 USD/metr	1,48–7,98 USD/kus (10–30 W)	3,18–8,68 USD/kus (10–25 W)	2,58–11,98 USD/kus (6, 12, 18 W)	7,98 USD/kus	1,28–7,98 USD/kus (6, 12, 18, 24, 30 W)

Proč se ceny liší? Související skupina výrobců: výrobci magnetických lištových svítidel.

1. Rozdíly surovin

• Hliníkové těleso: Porovnejte tuhost, geometrii a teplotní chování bez vyvozování kvality pouze z hmotnosti. Při měření 15 W proti štítku 20 W je nutné prozkoumat zkušební podmínky a dokumentaci; rozdíl nedokazuje obecnou praxi všech dodavatelů.
• Adaptér: Ověřte materiál kontaktů, mechanickou odolnost a chování tělesa. Kompatibilita systému a zkoušky jsou významnější než třídění pouze podle ceny.

2. Rozdíly výkonové elektroniky

Schémata použijte k pochopení různých architektur; nevytvářejte obecné pořadí kvality. U integrovaných i oddělených elektronických stupňů společně posuďte údržbu, stmívání, kompatibilitu a odvod tepla.

3. Montážní postupy a poprodejní podpora

Vyžádejte informace o zkouškách, spojování a tepelných rozhraních; kontroly výrobce neodvozujte z ceny. Pokud ji návrh vyžaduje, teplovodivá pasta pomáhá přenosu tepla, ale nenahrazuje mechanické upevnění desky.

4. Podmínky zdrojového trhu

Porovnání zahraničního trhu: magnetická lištová svítidla v Nigérii. Při dodávce do Česka samostatně posuďte dokumentaci a celkové náklady. Před porovnáním zemí sjednoťte vlastnosti, objem, dodavatelský řetězec a obchodní podmínky; tyto proměnné mohou změnit výsledek.

Spojte stropní a elektrický návrh do stejného výkresu

Při renovaci prodejny lze v jednom výkresu zobrazit průřez profilu, výšku hotového stropu a servisní otvor zdroje. Tento příklad koordinace brání nepřístupnosti elektroniky i při správné viditelné linii lišty. Do výkresu zahrňte výrobcem požadované prostory, větrání a nosné podmínky.

Schvalte vzorek s celým systémem

Místo jediného reflektoru vyzkoušejte reprezentativní sestavu krátké lišty, napájení, adaptéru a řízení. Ověřte zajištění, požadované scény a rozložení světla. Zápis schválených kódů součástí do nabídky pomáhá zabránit pozdější záměně vzhledově stejných dílů s jinými kontakty či řízením.

Objednávku uzavřete podle úplného systému namísto cen jednotlivých dílů. Lišta, modul, spojky, řízení a napájení v jedné nabídce odhalí rozdíly kompatibility před uzavřením stropu. Pro český projekt samostatně zaznamenejte množství, dopravu, dokumentaci a dodací podmínky. Uchování schváleného vzorku a údajů řady vytvoří spolehlivý základ dalšího rozšíření a údržby.
