LED svítidla pro komunikace a veřejné prostory

Pro kontrolu a údržbu instalace uchovejte skutečné montážní údaje a fotometrii zvolené optiky. Modulární těleso neposkytuje stejnou distribuci jako světlomet. Při náhradě vysokotlakých sodíkových nebo halogenidových výbojek se porovnává celkový příkon včetně pomocných zařízení a světlo dopadající na komunikaci. Silniční svítidla se obvykle montují na stožár či výložník. Rozestup stožárů, sklon, výška a optika musí odpovídat cílové ploše tak, aby omezovaly oslnění a přesah světla do nežádoucích míst. O rekonstrukci proto nelze rozhodnout jen podle wattů.

Svítidlo posuzujte společně s výložníkem, stožárem a geometrií komunikace.

Zaznamenáme provozní hodiny a sklon; vyžádáme si fotometrický soubor dodané optiky.

Světelný tok LED čipu nestačí k posouzení celé instalace.

Nabídku propojte se šířkou komunikace, polohami a výškami stožárů, sklonem svítidla a rozměry výložníku.

Při rekonstrukci si vyžádáme fotometrii navrhovaného svítidla a celkovou spotřebu stávající instalace. Porovnání vychází z konkrétních modelů a výpočtů. Tabulka ukazuje rozdíly v konstrukci a údržbě; netvrdí jedinou životnost, měrný výkon ani využití světla pro všechny výrobky jedné technologie.

Příkon určujeme podle světelného výpočtu a optiky použité v projektu. Do spotřeby staré instalace zahrnujeme i pomocná zařízení. Příkony LED a ostatních technologií v tabulce ukazují možnosti; nelze je číst jako přímé náhrady se stejným výsledkem.

Rozsah kelvinů sám nedokládá méně nehod, lepší viditelnost v mlze ani vyšší měrný výkon. Ověříme dostupné barvy modelu: zdroj uvádí teplou bílou 2800–3200 K, neutrální 4000–4500 K a studenou 6000–6500 K. Rozsahy popisují vzhled světla; výběr musí vycházet z podmínek místa a kritérií projektu.

Kromě barvy posuďte přesah světla, rovnoměrnost a oslnění. Španělský průvodce venkovním osvětlením IDAE tyto otázky propojuje s celou instalací; tento zahraniční zdroj není právním předpisem platným v České republice. Pro posouzení světla mimo cílovou plochu jsou potřeba údaje kompletního svítidla, sklon, optika a spektrální distribuce.

Pokud komunikace vede kolem obydlí, identifikujte okna a fasády, na které může světlo dopadat. Kritéria citlivých míst určí odpovědný projektant. Obchodní doporučení barvy není povinností pro všechny české projekty ani zárukou výkonu za každého počasí.

Při porovnávání konfigurací zachováme geometrii a výpočtové předpoklady a vyžádáme si dokumentaci každé z nich. Světlo dopadající na cílovou plochu a světlo přesahující mimo ni posuzujeme odděleně. Nejvyšší počet lumenů sám není kritériem výběru; měrný výkon a distribuce se mohou podle verze lišit.

Při změně optiky, sklonu, modelu či teploty chromatičnosti znovu ověříme dopad na výpočet. Údaje zaznamenáme pro zachování konfigurace při pozdějších výměnách. Určíme noční provozní program a ověříme zdroj a řídicí systém schopné jej realizovat.

V modelovém projektu v České republice posuzujeme volbu bílého světla společně s návrhovými kritérii a nočními podmínkami okolí.

Vedle odstínu bílé posuďte spektrum, směrování a světlo dopadající mimo cílovou plochu.

Obchodní doporučení barvy nepovažujeme za podmínku platnou pro všechny projekty.

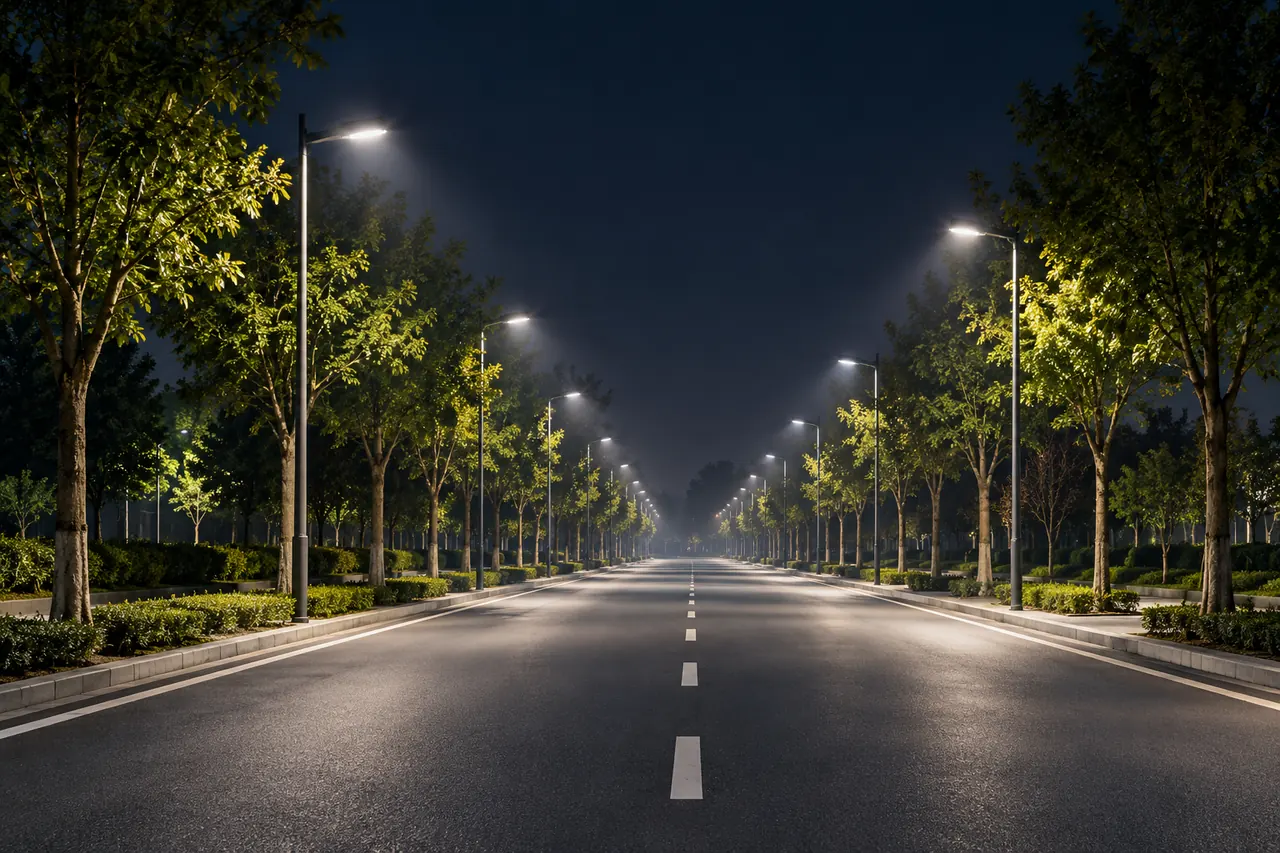

Při rekonstrukci nejprve určíme zachovávané díly a jejich schopnost nést zatížení navrhovaného svítidla. Pevnost a připojení výložníku a stožáru se ověří podle mechanických údajů. Pro skutečnou geometrii se vypočítá rovnoměrnost, přesah světla a oslnění. Dokumentace zmiňuje výšky 3, 4, 5, 6, 8, 10, 12 a 14 metrů. Výšku je třeba posoudit společně se šířkou komunikace, rozestupy stožárů, výložníkem a optikou. Samotný příkon neurčuje montážní výšku ani kompatibilitu uchycení.

Výšku posuzujte společně s optikou, výložníkem, rozestupy stožárů a šířkou komunikace.

Tyto rozsahy nenahrazují projektový výpočet ani kontrolu pevnosti stožáru.

Pokud se z rozpočtových důvodů změní rozestupy stožárů, výsledek znovu posoudíme. Pro skutečnou montáž vypočítáme oslnění, rovnoměrnost a světlo přesahující užívanou plochu. Uspořádání stožárů, výšku, optiku a šířku komunikace řešíme společně; nepoužíváme jediný poměr pro každý projekt.

Orientační poměr nepoužívejte jako návrhové pravidlo.

Před potvrzením rozestupů ověřte přesah světla, rovnoměrnost a oslnění pro zvolenou optiku a sklon.

Stejná patice sama nedokládá vhodnost LED zdroje pro staré svítidlo. Nejprve ověřte napájení, tepelné podmínky a distribuci světla. Lze posoudit kompatibilní zdroj nebo výměnu celého svítidla. Tradiční instalace často obsahují vysokotlaké sodíkové či halogenidové výbojky s paticí E27 nebo E40 a odpovídajícími pomocnými zařízeními.

V nabídce samostatně rozlišujeme výměnu pouze světelného zdroje a výměnu celého svítidla.

Napětí svítidla neurčuje země dodání; varianty nelze zaměňovat bez ověření kompatibility. Vstupní rozsah modelu porovnáme s napájením projektu. Podle svítidla se popisují 110–120 V AC nebo 220–240 V AC při 50/60 Hz a alternativy 12, 24 či 48 V DC. Objednávka jasně určí napájení zvolené verze.

Plánované napájení českého projektu porovnáme se vstupním rozsahem dodávaného modelu.

Pro plánovaný provozní program ověříme řídicí systém a zdroj modelu. Dostupnost Triac, 0–10 V nebo DALI je nutné potvrdit; ne všechny varianty řady jsou stmívatelné.

Údaje o vyzařování vzhůru požadujeme pro skutečnou polohu a sklon svítidla. Deklarace pro vodorovnou montáž nemusí popisovat výsledek konečné instalace.

Odpovědná osoba určí časy a úrovně podle využití a podmínek projektu. Poté se ověří zdroj a řídicí systém, které program provedou.
