Stmívání LED: porovnání fázového řízení, DALI, DMX a analogového řízení
Nejprve určete scény a úrovně provozu světla. Při renovaci volbu ovlivňují stávající vodiče, u nového projektu potřeba adresování a správy. Samotný štítek „stmívatelné“ nestačí; svítidlo, zdroj a řízení musí tvořit kompatibilní celek se stejnou metodou. Porovnání čtyř metod uspořádává požadované informace. Uvedené kapacity a příklady zapojení ověřte v návodu vybraného systému.
Popis obrázku a text
- Nízká úroveň
- Stmívatelné
- Vysoká úroveň
- Přechod do provozního stavu
- Vypnuto
- LED stmívač
Při volbě ze čtyř metod propojte stmívání s funkcemi projektu. Snížení světelné úrovně může šetřit energii, pokud klesá i odebíraný příkon. Změna barvy vyžaduje samostatně podporovanou funkci.
| Metoda | Signál a kompatibilita | Příklad použití |
|---|---|---|
| Řízení fázovým stmíváním | Stmívání ovlivňuje napájecí průběh; zdroj a stmívač musí být kompatibilní | Renovace a obvody vhodné pro tuto metodu |
| 0–10 V / 1–10 V | Analogový signál s elektrickými mezemi a chováním na minimu závislými na zařízení | Stmívání skupin vytvořených kabeláží |
| DALI | Digitální sběrnice s adresovatelnými zařízeními; vyžaduje kompatibilní napájení a konfiguraci | Scény, skupiny a správa budovy |
| DMX | Řídicí data založená na kanálech; napájení a datová kabeláž se navrhují podle systému | Scénické osvětlení a dynamické efekty |
Nejprve přečtěte srovnávací tabulku; poté samostatně prozkoumejte podmínky kompatibility fázového řízení, 0/1–10 V, DALI a DMX.
Výběr podle typu projektu a funkcí
Před úvahou o fázovém řízení při renovaci ověřte stávající kabeláž a požadované funkce. Používejte je pouze s kompatibilním zdrojem a stmívačem včetně mezí zátěže.
Společně porovnejte náklady na řízení, pokládku kabelů a uvedení do provozu. DALI může poskytovat správu adres, scén a skupin. 0–10 V je analogový signál; seskupení závisí na uspořádání kabeláže.
Pro společné řízení barvy a intenzity na fasádě, v baru nebo sále posuďte DMX a potřebné kanály. Před efekty RGB nebo RGBW ověřte jejich podporu zařízeními a konfigurací.
Nepředpokládejte podporu RDM u každého zařízení DMX. RDM umožňuje obousměrnou komunikaci kompatibilních zařízení a může podporovat identifikaci a konfiguraci. Dostupné funkce závisejí na vlastnostech řadiče a přijímače.
Jaké metody stmívání se používají u LED?
Podle infrastruktury a funkcí porovnejte fázové řízení, analogové 0–10 V nebo 1–10 V, DALI a DMX. Neočekávejte automatickou zaměnitelnost metod v každém projektu.
Jsou všechna LED světla stmívatelná?
Stmívání neschvalujte bez ověření kompatibility řízení se zdrojem a svítidlem. Stmívatelný zdroj nezaručuje stabilní provoz s každým stmívačem nebo v celém rozsahu nastavení.
Lze ke každému LED světlu dodatečně přidat stmívač?
Ověřte, že řízení, svítidlo a zdroj podporují stejné stmívací rozhraní a potřebný pracovní rozsah.
Znamená TRIAC vždy totéž co fázové řízení?
Název TRIAC se často používá pro fázové řízení s náběžnou hranou. Skupina fázového řízení zahrnuje také metodu se sestupnou hranou; názvy proto nejsou vždy zcela totožné.
Jaký je rozdíl mezi fázovým řízením a 0–10 V?
Nejprve odlište signální svorky 0–10 V od napájení. Rozhraní 0/1–10 V předává zdroji povel úrovně; meze a minimální odezva závisejí na zařízení. Fázové řízení naproti tomu mění průběh napájející kompatibilní zdroj.
Existují v architektonickém osvětlení další řídicí protokoly?
Odlište přenos povelu od stmívání prováděného zdrojem. S kompatibilními zařízeními lze integrovat řešení správy na základě KNX, LON nebo Wi-Fi. V prostředí DMX rozšiřuje dostupné funkce RDM.
Nehledejte jediné rozhraní pro každou budovu a svítidlo. Začněte funkcemi projektu a dokončete výběr zkouškou spolupráce zařízení.
Napájení a řídicí signál jsou odlišné
| Část systému | Ověřovaný údaj |
|---|---|
| Vstup zařízení | Napětí a druh proudu na štítku. Řadič 12–24 V DC nelze připojit přímo k 110/220 V AC. |
| Napájecí zdroj | Pokud řadič vyžaduje malé DC napětí, musí být použit kompatibilní AC/DC zdroj dimenzovaný podle zátěže. |
| Výstup k zátěži | Napětí, proud, polarita a druh LED povolené řadičem. Síťová lampa není zaměnitelná se zátěží pro malé napětí. |
| Signál 0–10 V / 1–10 V | Vyhrazené řídicí svorky, rozhraní a elektrické meze zařízení; nezaměňovat s napájením. |
| Montáž | Dodržte schéma výrobce přesného modelu při odpojeném napájení a s potřebnými ochranami. |
Mi-Light LS4 nepovažujte za univerzální napájecí zdroj pro každé svítidlo. Návod příkladu stanovuje vstup 12–24 V DC a ukazuje samostatný AC/DC zdroj.
Stmívání 0/1–10 V
Nepředpokládejte, že 0 V znamená u každého zařízení vypnutí nebo že všechny výrobky 1–10 V reagují stejně. Analogový signál předává zdroji povel úrovně; chování na minimu a možnost vypnutí tímto způsobem určují rozhraní a model.
Před připojením 0/1–10 V postupujte podle schématu modelu; jasně oddělte napájecí a signální vedení. Zdroj interpretuje povel podle rozhraní. Zapínání a vypínání může vyžadovat další funkci.
Ověřte povolenou délku kabelu, kapacitu rozhraní a chování při dodávání či odebírání proudu. Jeden ovladač může v elektrických mezích řídit více zdrojů; malý signální proud neznamená neomezený počet připojených zařízení.
V projektu vyhraďte potřebnou signální trasu a vodiče řízení.
V kancelářích, prodejnách a dalších budovách lze pro kompatibilní downlighty, LED panely nebo lištové reflektory použít 0–10 V.
Před připojením 0–10 V zkontrolujte výše uvedenou tabulku napájení a signálů spolu se schématem modelu.
Stmívání fázovým řízením

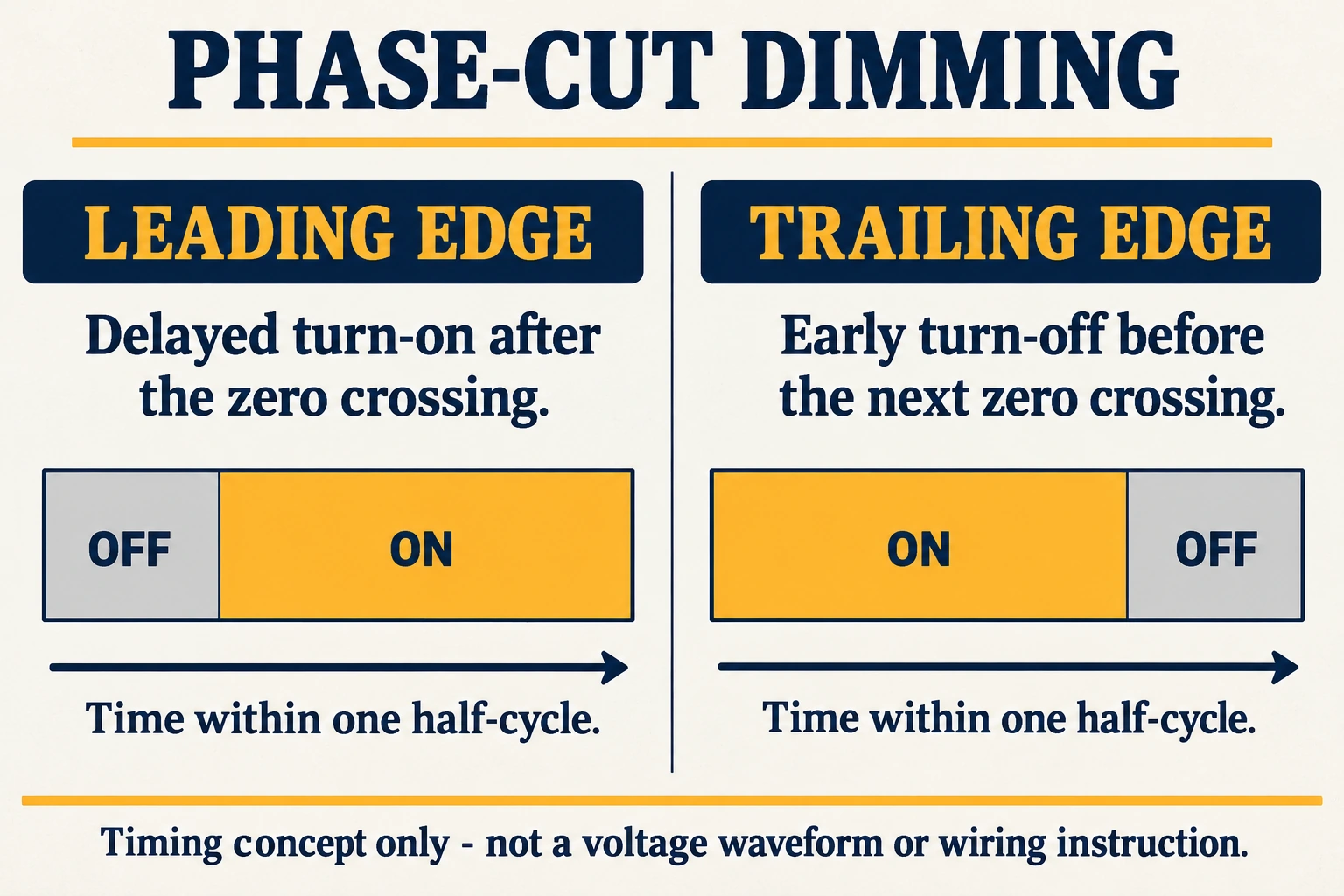

Fázové řízení může používat náběžnou nebo sestupnou hranu. Obě metody mění napájecí průběh.
Stmívání s náběžnou hranou
U metody s náběžnou hranou, v některých dokumentech označené FPC, začíná vedení po průchodu AC půlperiody nulou. TRIAC nebo tyristor vede od určeného úhlu a mění průběh přijímaný kompatibilním zdrojem.
Nepředpokládejte stabilní provoz stmívače pro jiný světelný zdroj s každou LED. Při řízení náběžnou hranou pomocí TRIAC nebo tyristoru ověřte s vybraným zdrojem náběhový proud, zátěž a rozsah stmívání.
Některé stmívače vyžadují minimální zátěž; u některých kombinací může po vypnutí zůstat slabý svit. Existují i konstrukce, které tomu brání. Vyzkoušejte skutečnou kombinaci zařízení místo považování těchto projevů za nevyhnutelné u všech LED.
V bytech nebo malých okruzích ověřte každou dvojici stmívače a zdroje, včetně downlightů a modelů GU10 povolujících toto použití.
Při renovaci lze část stávajících vodičů zachovat; nejprve je nutné ověřit jejich stav, podmínky uložení, zátěž a kompatibilitu stmívače.
Stmívání se sestupnou hranou
S kompatibilním zdrojem lze použít komerční řešení se sestupnou hranou. Konec každé půlperiody zpravidla odpojují tranzistory, například MOSFET. Metodu nelze popisovat pouze jako dosud nevyvinutou technologii.
Před volbou hrany prozkoumejte chování na minimální úrovni, teplotu a náběhový proud. Dodržte pokyny zdroje a stmívače; žádná metoda sama neodstraní veškeré míhání ani meze zátěže.
S kompatibilními LED žárovkami, downlighty a lištovými reflektory je lze použít v bytovém či komerčním osvětlení.
Stmívání DALI
Meze protokolu nevykládejte jako kapacitu dosažitelnou současně v každé instalaci. U příkladu maximálně 300 m mezi nejvzdálenějšími zařízeními ověřte napájení sběrnice, průřez kabelu a úbytek napětí. Ovládací zařízení osvětlení podporují 16 scén a 16 skupin. Podsíť DALI-2 může zahrnovat až 64 ovládacích zařízení osvětlení a 64 řídicích zařízení s odlišnými úlohami. Sběrnice zajišťuje adresování a přenos povelů.
Technické vysvětlení obrázku
Samostatně ověřte LED výstup, napájecí vstup a řídicí sběrnici. Schéma ukazuje E-Linker a zdroje DALI uvedené na obrázku. Názvy svorek nenahrazují návod jiného modelu.
Příklad 21 svítidel RGB nepovažujte za obecnou mez DALI; záleží na adresování a konstrukci zařízení. Pro barvy existují zařízení DT8; podporu míchání barev nebo teploty chromatičnosti ověřte podle typu a kompatibility.
Ověřte funkce deklarované přesnými modely a jejich interoperabilitu. Vedle správy adres, skupin a scén může DALI obousměrnou komunikací poskytovat stavové informace.
Zohledněte také pohotovostní spotřebu aktivních součástí při vypnutém světle. Pokládku sběrnice, napájení, konfiguraci a údržbu naplánujte na začátku projektu.
Příklad vhodného výrobku: LED downlight DALI. Kompatibilní panely a lištové reflektory lze posoudit také v hotelech, prodejnách a dalších budovách.
Obrazový příklad pro prozkoumání instalace se zařízeními DALI:
Technické vysvětlení obrázku
Řiďte se návodem přesného modelu zdroje. Nepřivádějte síťové napětí na řídicí svorku, pokud to příslušný režim výslovně nepovoluje. Z barev schématu nelze odvodit funkce vodičů české instalace. Neosvětlené tlačítko a údaj 20 m patří příkladu zařízení; nejde o obecnou mez sběrnice. Obrázek porovnává DALI a Push DIM u zdrojů, které je podporují; zapojení nezobecňujte na každý vstup DALI.
Stmívání DMX512
Při volbě DMX512 posuďte společně rozpočet, funkce a potřebnou síť. Systém vznikl v oblasti scénického osvětlení v rámci USITT pro přenos digitálních povelů z konzole do kompatibilních zařízení.
Topologii, zakončení a rozvod řiďte návodem systému; nestanovujte obecné pravidlo řadiče každých 12 metrů. Napájení navrhněte odděleně od datového spojení. DMX512 používá v jednom univerzu až 512 řídicích kanálů. Protože jedno zařízení může využívat více kanálů pro barvu, intenzitu a další vlastnosti, číslo nemusí znamenat 512 svítidel.
Pro údržbu zdokumentujte zařízení a scény. Datové kabely, adresy a potřebnou konfiguraci naplánujte předem.
Vedle barových a scénických efektů lze posoudit také venkovní krajinářské osvětlení , například fasádní použití wallwasherů.
Uchovejte kód zdroje, konfiguraci a připojené řízení. Ověřte také skupiny, adresy či nastavení obnovovaná při výměně. Elektricky kompatibilní díl může přesto změnit chování scény.
Před volbou řízení definujte scénu s minimální úrovní
Popište světlo potřebné v téměř prázdném prostoru nebo při prezentaci. Scénu vyzkoušejte s navrženými svítidly a sledujte zapnutí, stabilitu a přechod k vypnutí. Ukáže se tak shoda užitečného rozsahu stmívání se skutečným použitím.
U deklarace DALI-2 ověřte záznam přesného výrobku
Vysvětlení certifikace DALI Allianceuvádí, že výsledky DALI-2 jsou ověřovány a certifikované výrobky jsou uvedeny v oficiální produktové databázi. Ověřte přesný kód nabízeného modelu. Uvedení některých výrobků výrobce neznamená stejný status všech jeho zdrojů.
Při předání uchovejte kopii nastavení
V kanceláři nebo hotelu zaznamenejte názvy scén, přiřazení skupin a schválené minimální úrovně. Spolu se seznamem zařízení dodavatele je lze přidat do servisní dokumentace. Při další výměně zdroje je vedle shody elektrických hodnot nutné obnovit i chování scény.
Výběr začněte funkcí a dokončete zkouškou spolupráce. Po určení potřeby barev, scén a sledování zaznamenejte zátěž, užitečný rozsah, minimum a odezvu při vypnutí. Podle pokynů systému ověřte také chování po výpadku napájení. Záznam kódů a nastavení v servisní dokumentaci definuje řešení doloženými provozními podmínkami místo technologického či cenového sloganu.
