Magnetická LED lišta: systémy a kompatibilní moduly
Porovnejte svítidla tvořící magnetické systémy HOYUWO LED na malé napětí 48 V DC a vyberte sestavu vhodnou pro projekt.
Jak vám můžeme pomoci?
Porovnejte řady 15, 20 a 35 mm. Každá řada vyžaduje vlastní kompatibilní moduly a příslušenství.
HOYUWO LED nabízí stmívání 0–10 V a DALI pro magnetické systémy s pevnou nebo nastavitelnou teplotou chromatičnosti.
Před výběrem zdroje a modulů určete požadované řízení barvy světla. Porovnejte DIP, dálkový ovladač a Tuya Zigbee a ověřte příslušenství konkrétní řady.
Jaké typy magnetických lišt lze objednat?
Při volbě šířky 15, 20 nebo 35 mm nejprve ověřte montáž, moduly a napájení. Určete všechny díly trasy včetně rohů a spojů. Stejný obchodní název řady neznamená kompatibilitu různých šířek.
Řada magnetických profilů 15 mm
Řada magnetických profilů 20 mm

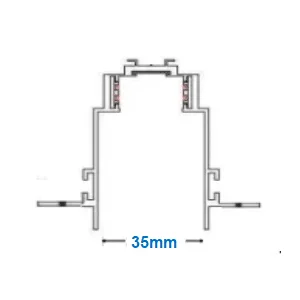

Kompatibilita profilů a modulů 35 mm
Funkce systému
Popis obrázku a text
- Chytrá svítidla Zigbee pro magnetické lišty
- Kompatibilita s Google Home a Amazon Alexa podle konfigurace;
- telefonní aplikace a volba barvy 3CCT
Popis obrázku a text
- Amazon Alexa
- Chytrý ovládací panel
- Dálkové ovládání
- Google Home
Chytrá svítidla Tuya Zigbee pro magnetické lišty
U dodané brány Tuya Zigbee ověřte funkce aplikace, Google Home nebo Amazon Alexa. Popsanou verzi lze objednat s regulací jasu a volbou teploty chromatičnosti 3CCT v kompatibilním systému. Tyto funkce automaticky nevztahujte na ostatní moduly.
Popis obrázku a text
- Magnetické lištové osvětlení s dálkovým ovládáním
- Změna teploty chromatičnosti 3CCT
- Nastavení jasu
- dálkové ovládání
- Spínač
- IR
Popis obrázku a text
- Dálkové ovládání
- Chytrý spínač
LED svítidlo do magnetické lišty s dálkovým ovládáním
Pokud chcete používat ovladač bez automatizační brány, ověřte spínač a ovladač odpovídající verzi. Ověřte funkci 3CCT a uváděný rozsah jasu 0–100 %. Funkce ostatních modulů se mohou lišit.
Popis obrázku a text
- Bílá svítidla pro magnetické lišty.
Svítidlo do magnetické lišty se stmíváním 0–10 V / DALI
Pro systém 48 V DC vyberte lineární, závěsné nebo reflektorové moduly. Varianty zahrnují bílé a černé zapuštěné profily i přisazená a závěsná řešení. Přesně ověřte kombinaci stmívání Triac, 0–10 V nebo DALI pro celý systém.
Typy svítidel pro magnetické lišty
Standardní vlastnosti
- Vstupní napětí: 48 V DC
- Materiály: tlakově litý hliník s čočkou nebo PC krytem
- Standardní řízení: zapnutí/vypnutí, bez stmívání
- Povrch: matně černý
- LED čipy: Bridgelux / Osram SMD, CRI 90, 3000 / 4000 / 6000 K
Volitelně
- Stmívání 0–10 V, DALI a nastavení teploty chromatičnosti
- Matně bílá (celé těleso)
- Dálkový ovladač pro volbu barvy 3CCT
- Chytré řízení Tuya Zigbee
- Volba CCT přepínačem DIP
Magnetický reflektor s voštinovým filtrem
- Úhel světla: 24°
- Typ: úzký svazek pro akcentní osvětlení
- Použití: chodby, obývací pokoje a ložnice.
| Objednací model | Příkon | Rozměry (mm) |
| HOYUWO-ML-6WGS | 6W | L112*20mm |
| HOYUWO-ML-12WGS | 12W | L220*20mm |
| HOYUWO-ML-18WGS | 18W | L328*20mm |
| HOYUWO-ML-24WGS | 24W | L435*20mm |
| HOYUWO-ML-30WGS | 30W | L543*20mm |

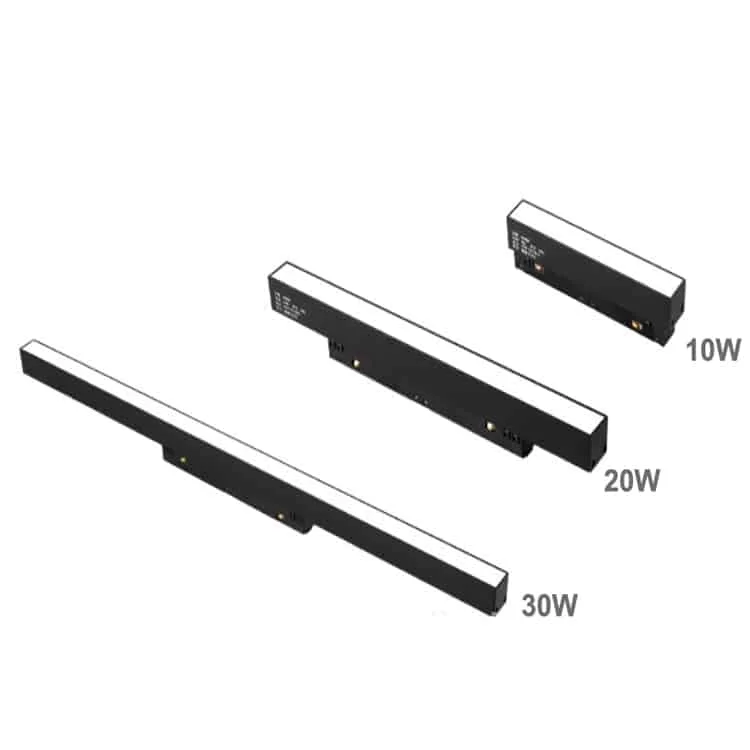

Lineární magnetický modul
- Úhel vyzařování: široký svazek 120°
- Typ: celkové osvětlení
- Použití: kanceláře, obývací pokoje a supermarkety.
| Objednací model | Příkon | Rozměry (mm) |
| HOYUWO-ML-10WML | 10W | L300*W22mm |
| HOYUWO-ML-20WML | 20W | L600*W22mm |
| HOYUWO-ML-30WML | 30W | L900*W22mm |
| HOYUWO-ML-40WML | 40W | L1200*W22mm |

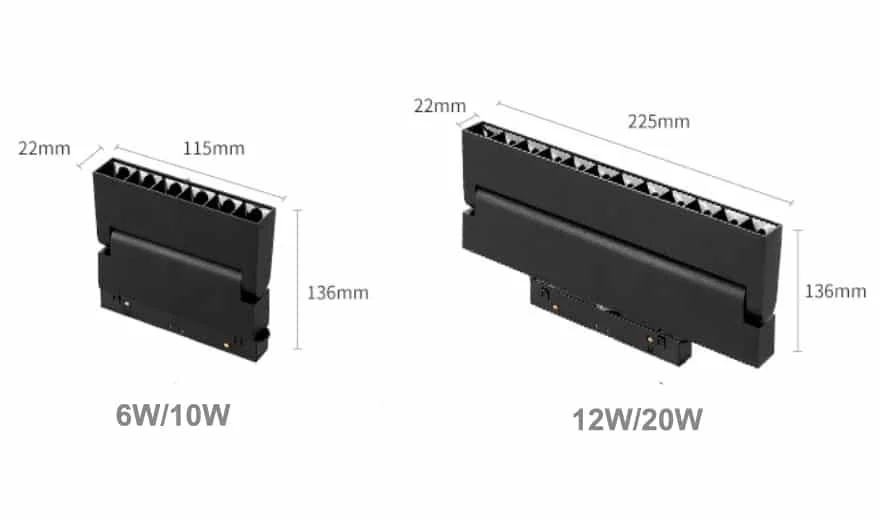

Nastavitelný kloubový magnetický reflektor
- Vlastnost: pohyb 180°, sklápěcí a směrovatelná konstrukce
- Úhel světla: 24°
- Typ: akcentní světlo s účinkem osvětlení stěny
| Objednací model | Příkon | Rozměry (mm) | Vyžádejte si dokumentaci |
| HOYUWO-ML-6WFS | 6W | L118*H87*W22mm | |
| HOYUWO-ML-12WFS | 12W | L230*H87*W22mm | |
| HOYUWO-ML-18WFS | 18W | L345*H87*W22mm | Technický list |
| HOYUWO-ML-24WFS | 24W | L460*H87*W22mm | Technický list |
Popis obrázku a text
- Tři černé reflektory do magnetické lišty. Na obrázku není uveden příkon.
Reflektor do magnetické lišty
- Úhel vyzařování: 15°/24°/36°
- Voštinový filtr pro omezení oslnění: potvrďte dostupnost
- Použití: nákupní centra, prodejny, jídelny a zasedací místnosti
| Objednací model | Příkon | Rozměry (mm) |
| HOYUWO-ML-10WTL | 10W | Φ50*120mm |
| HOYUWO-ML-15WTL | 15W | Φ60*135mm |
| HOYUWO-ML-20WTL | 20W | Φ60*135mm |
| HOYUWO-ML-25WTL | 25W | Φ70*160mm |
Magnetické závěsné svítidlo
- Úhel vyzařování: 30°
- Závěsný kabel: 150 cm, nastavitelný podle návodu
- Typ: dekorativní osvětlení
- Použití: pracovny, obývací pokoje a ložnice.
| Objednací model | Příkon | Rozměry (mm) | Vyžádejte si dokumentaci |
| HOYUWO-ML-5WPL | 5W | Φ30*H300mm | |
| HOYUWO-ML-7WPL | 7W | Φ40*H300mm | |
| HOYUWO-ML-10WPL | 10W | Φ50*H160mm | Technický list |

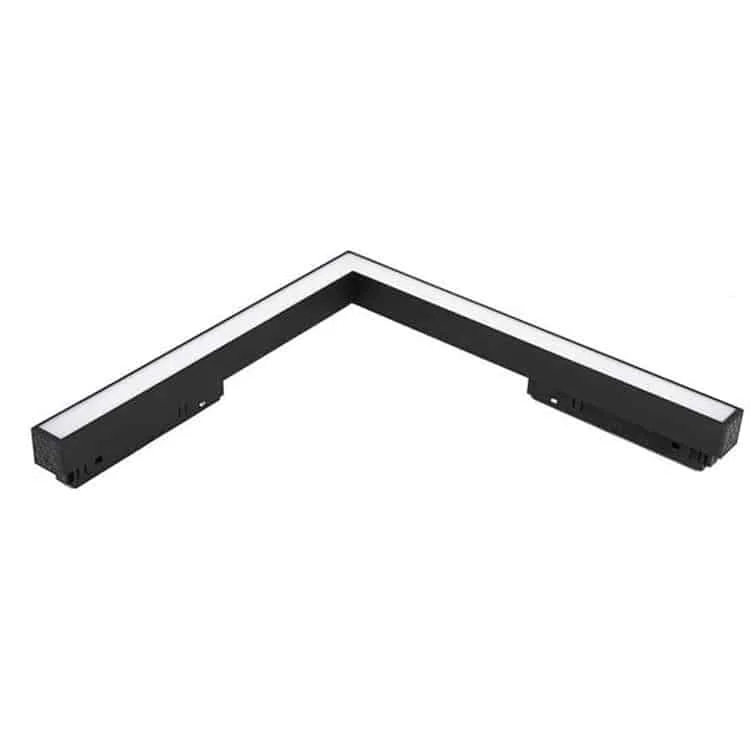

Lineární světelný modul ve tvaru L do magnetické lišty
- Úhel vyzařování: 120°
- Typ: širokoúhlé celkové osvětlení
- Použití: obývací pokoje, kanceláře a další interiéry.
| Objednací model | Příkon | Rozměry | Vyžádejte si dokumentaci |
| HOYUWO-ML-20WZL | 20W±5% | 302*302mm | Technický list |
Popis obrázku a text
- Přisazená montáž
- Bílé magnetické lišty pro osvětlení
- Zapuštěná lišta
Popis obrázku a text
- Návodný výkres zapuštěné montáže
- 1. Pro zobrazený profil je uvedena drážka 37–40 mm a hloubka nejméně 55 mm. Před vytvořením drážky ověřte rozměry správné řady.
- 2. Lištu vložte do drážky a její okraj připevněte předepsanými šrouby k dřevěné nosné konstrukci podle výkresu.
- 3. Profil usaďte a lišty vyrovnejte před konečným dotažením spojů.
- 4. Povrch dokončete podle návodu profilu.
Popis obrázku a text
- Vodorovný roh
- Svislý roh
- Spojka L
- Integrovaný zdroj
- Přímá spojka I
- Externí zdroj
Magnetické lišty a příslušenství
Před uzavřením stropu určete trasu, upevnění a přístup ke zdroji. Při zapuštěné, bezrámové, přisazené či závěsné montáži použijte profil a příslušenství příslušné řady.
- Zapuštěnou montáž lze naplánovat při stavbě nového stropu.
- Přisazená montáž je možností pro prostory bez podhledu.
- Závěsnou montáž lze podle projektu posoudit v jídelnách a zasedacích místnostech.
- Bezrámovou verzi lze začlenit do sádrokartonu po ověření kompatibility stropní konstrukce.
- Hliníkové spojky I, L, T a křížové spojky; integrované a externí napájecí zdroje
Dokumentace profilů a spojů
Kontaktujte nás pro vyžádání technických dokumentů
Pokud hledáte: svítidla do magnetické lišty 15 nebo 35 mm— kontaktujte nás přímo.
Technická dokumentace na vyžádání
Výběr modulů magnetického systému
Kontaktujte nás pro vyžádání technických dokumentů
Fotometrie IES modulů s voštinovým filtrem
Kontaktujte nás pro vyžádání technických dokumentů
Příklady použití
chytrá svítidla v magnetické liště v obývacím pokoji
Místo příkladu
Referenční fotografie ukazují aplikace v Keni, Nigérii, Kataru, Bahrajnu a Spojených arabských emirátech. Skutečný původ zůstává zachován; fotografie nepotvrzují, že tyto projekty realizovala společnost HOYUWO LED.

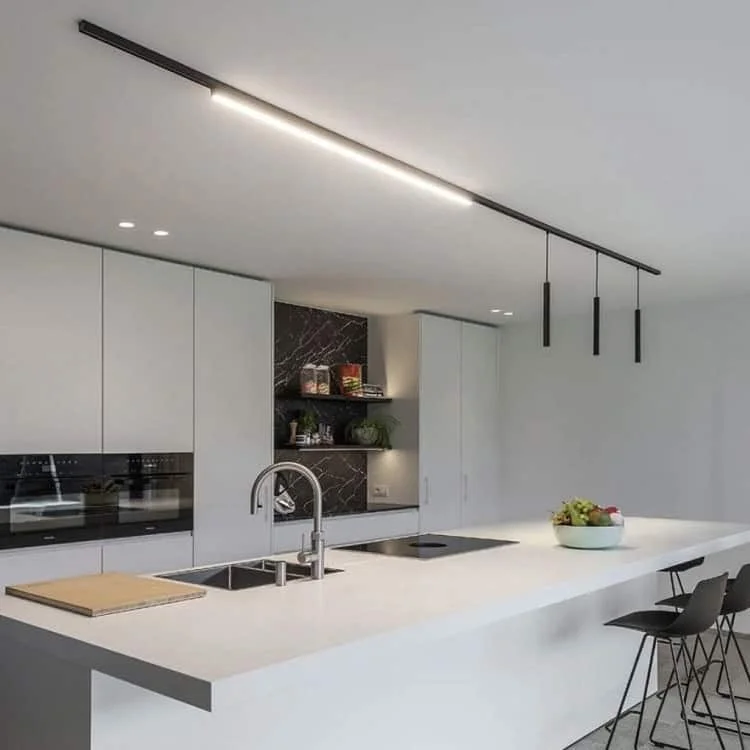

osvětlení domácností
- obývací pokoj
- kuchyň
- ložnice
- chodba
komerční osvětlení
- Kliniky a nemocnice
- Osvětlení kanceláří
- konferenční sál
- supermarket
- hotel
