Stropní LED panel: porovnejte skutečné rozměry a výkon

Z výrobkových možností můžete posoudit LED panely . Výběr začněte konstrukcí stropu a úlohou prostoru. Dva panely se stejnými vnějšími rozměry mohou nabídnout odlišné rozložení, stmívání a údržbu. Plán proto čtěte společně s technickou dokumentací a přiřaďte potřebné světlo ke skutečnému montážnímu prostoru.

Samostatně vyberte skutečné rozměry, upevnění, řízení, přístup, tok a podání barev. Katalogový formát a watty nejsou zárukou osvětlenosti. Průvodce uspořádává údaje požadované před nákupem a hlavní varianty.

Před objednáním ověřte funkci každé varianty včetně ovladače, volby barvy, stmívání nebo přímého podsvícení.

Odkaz pro údaje modelu: kontakt HOYUWO LED.

Co je LED panel?

Před náhradou zářivkového svítidla T8 s mřížkou ověřte fotometrii, montáž a formát. Panel pomocí LED a optiky rozkládá světlo na plochém povrchu. „Panel“ a „troffer“ nejsou u každého výrobku synonyma.

Možné snížení údržby a spotřeby vypočtěte pro vlastní instalaci; nepředpokládejte je automaticky u každého LED řešení.

Pro osvětlení kuchyňské skříňky zvolte výrobek určený k dané montáži s vhodným napájením, teplotou a rozměry. Nepředpokládejte stejnou konstrukci stropního panelu a nábytkového svítidla.

Před venkovní montáží panelu ověřte, zda dokumentace povoluje zamýšlené vystavení vlivům. Vysoký světelný výstup nedělá interiérové stropní svítidlo vhodným pro pěší cestu, přístřešek nebo vlhkou garáž.

V komerčním prostoru porovnejte panel s jinými svítidly podle rozložení a úlohy. Panel a LED pásek také nejsou zaměnitelné formáty.

Druhy LED panelů

Vyberte model s ověřitelným výkonem v rámci rozpočtu. Estetická preference může být doplňkem, nenahrazuje však kontrolu kompatibility a světelného výsledku.

Porovnání lze uspořádat podle těchto témat:

• Úroveň světla a teplota chromatičnosti
• Rozměry: LED panely mají různé formáty; vyberte skutečné rozměry odpovídající projektu.
• Podání barev: Cíl určete podle materiálu a úkolu. U náročné práce s barvami prozkoumejte vedle všeobecného indexu další údaje a vzorek výrobku.
• Značka: Lze porovnat modely Philips, Cree, Lithonia Lighting, TCP, GE nebo Eurolight ; nepředpokládejte stejnou kvalitu a kompatibilitu celé výrobkové řady.
• Záruka: Tři či pět let jsou příklady. Ověřte dobu, rozsah a podmínky dodávaného modelu.
• Cena: Vyvažte rozpočet s potřebnými vlastnostmi a kvalitou.

Formát, světlo a montáž vybírejte společně

Nákup panelu uspořádejte pomocí těchto kontrol:

Při výběru rozměrů ověřte uložení svítidla do stropního rastru nebo montážní konstrukce. Společně posuďte dostupný prostor a osvětlení potřebné pro úkol.

Panel	Rozměry	Použití
LED panel 1 × 1 ft	Jmenovitý formát 1 × 1 ft; přibližná metrická varianta 30 × 30 cm	Malá světelná řešení, akcent nebo součásti širšího systému.
LED panel 1 × 2 ft	Jmenovitý formát 1 × 2 ft; přibližná metrická varianta 30 × 60 cm	Formát použitelný v bytových a komerčních aplikacích; příklady jsou v kancelářích, chodbách a prodejnách.
LED panel 1 × 4 ft	Jmenovitý formát 1 × 4 ft; přibližná metrická varianta 30 × 120 cm	Pro prostory, kde dlouhá geometrie odpovídá stropu; je nutné ověřit rozložení a osvětlenost.
LED panel 2 × 2 ft	Jmenovitý formát 2 × 2 ft; přibližná metrická varianta 60 × 60 cm	Běžný formát modulových stropů kanceláří a prodejen. Ověřte skutečné rozměry a fotometrii výrobku.
LED panel 2 × 4 ft	Jmenovitý formát 2 × 4 ft; přibližná metrická varianta 60 × 120 cm	Větší formát než panel 2 × 2 ft; při kompatibilním stropu a upevnění lze použít v komerčních budovách nebo službách.
LED panel 4 × 4 ft	Jmenovitý formát 4 × 4 ft; přibližná metrická varianta 120 × 120 cm	Formát s velkou svíticí plochou. Použití závisí na stropu, rozložení a potřebách projektu.
Zvláštní rozměry	Podle výrobních možností	HOYUWO LEDmůže posoudit možnost výroby zvláštního formátu podle projektových požadavků.

Formáty uváděné v katalozích

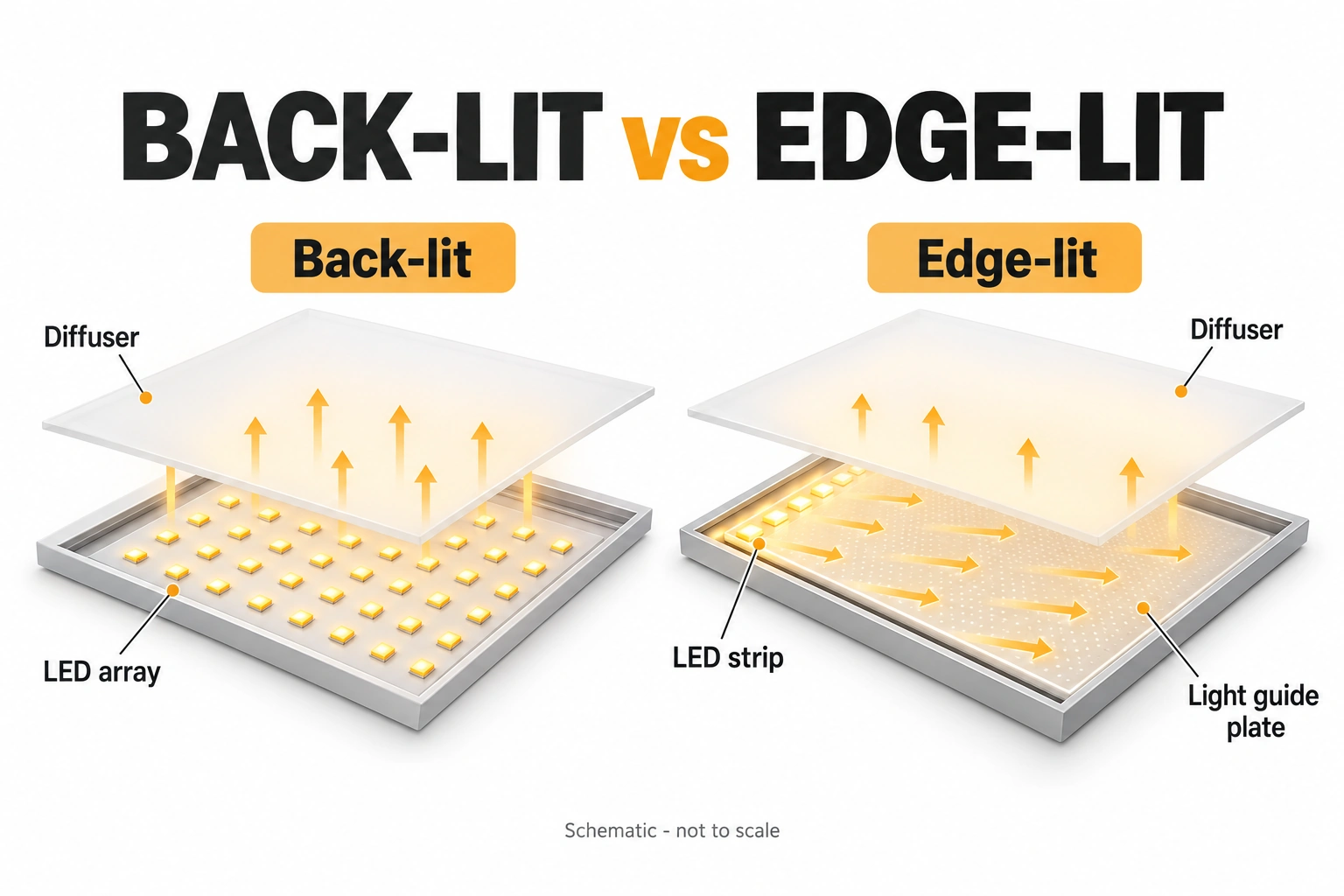

Popis obrázku a text

• Typ s přímým podsvícením
• Typ s bočním podsvícením

Nespoléhejte na jmenovitý název; ověřte nosné body a skutečné rozměry. U některých řad může mít formát 600 × 600 mm skutečně 595 × 595 mm. Zdroj uvádí i příklady variant 40 W a 620 × 620 mm.

Každému panelu stejné velikosti nelze přiřadit stejný příkon. Pomocí příkladů 1200 × 300 mm/40 W, 1200 × 600 mm/60 W a 2 × 2 ft/60 W ověřte skutečné kombinace.

Pokud se mají používat scény 5 %, 10 % a 100 %, vyzkoušejte stabilitu panelu při těchto úrovních. Označení „stmívatelné“ samo neprokazuje správný provoz ve všech bodech.

Prozkoumejte prostor panelu a zdroje, montážní podmínky a povolenou okolní teplotu. Dostatečné chlazení neodvozujte z jediného otvoru nebo pájeného místa; systém používejte podle pokynů.

Při dodávce do Česka ověřte prohlášení a požadavky vztahující se k modelu. CE, RoHS a UL nemají stejný rozsah; nepovažujte je za rovnocenné ani za záruku kvality a vhodnosti každé montáže.

Reference zahraničního trhu: dodavatelé LED panelů v Nigérii. Při posouzení dodávky do Česka zachovejte skutečné sídlo výrobce či prodejce v Číně nebo Nigérii. Najděte značku a nabídku, potom ověřte přesný model, dokumentaci, podporu a záruční podmínky.

Změřte také skrytý prostor nad stropem

Vedle viditelného otvoru zkontrolujte nosné body, překážky a objem zdroje a spojů. Ověřte vložení a vyjmutí svítidla. Formát jmenovitě odpovídající rastru nemusí umožnit potřebnou manipulaci v těsném prostoru stropu.

Porovnejte náklady úplného řešení

K nákupní ceně přidejte montáž, údržbu a spotřebu. Pro výklad životnosti požadujte zkušební podmínky a kritérium zachování světelného toku; údaj není příslibem neomezeného provozu.

Zvolte model s výkonem a dokumentací odpovídajícími použití; ověřte povolení plánované montáže.

Vzorek prozkoumejte od stolu, z chodby a dalších běžných pozorovacích poloh. Nedívejte se pouze přímo proti stropu; vzhled difuzoru a rozložení posuďte z různých míst. Rozměry se tak propojí s očekávaným vizuálním zážitkem.

Jaké výhody může LED panel poskytnout?

Při hodnocení panelu prozkoumejte následující možnosti společně s podmínkami projektu:

• Možná úspora: Při rovnocenném užitečném osvětlení porovnejte spotřebu se skutečnými provozními hodinami.
• Údržba: 100 000 hodin lze posoudit pouze u modelu, který tuto dobu deklaruje s podmínkami; nejde o vlastnost všech panelů.
• Rozložení: Svíticí plocha může pomoci celkovému osvětlení; rovnoměrnost a komfort je nutné ověřit v projektu.

Nezaměňujte název v palcích/stopách s rozměrem v milimetrech

Názvy podle stop v tabulce jsou jmenovité katalogové formáty. Například 1 ft je přesně 304,8 mm, ale metrický výrobek srovnávaný pod názvem „1 × 1“ může patřit do řady 300 mm. Pro stropní kompatibilitu místo přímého převodu názvů použijte výkres vnějších rozměrů, montážního otvoru a tolerancí výrobce.

U kancelářského vzorku sledujte také odrazy na monitoru

V reprezentativním rozmístění stolů posuďte panel z běžné polohy vsedě i z chodby. Odraz na monitoru nebo lesklém povrchu nemusí být při přímém pohledu na strop vidět. Výsledek vzorku má doplnit fotometrii a výpočet rozmístění v projektu.

V potvrzení objednávky společně zaznamenejte otvor, montáž, zdroj a referenci řízení. Vzorek pozorujte v plánovaném stropě z běžných poloh; rozložení a barvu porovnejte při rovnocenném světle. Písemně požadujte záruku a dostupnost náhradních dílů. Postup podporuje výběr udržovatelného panelu bez předpokladu hospodárnosti, bezpečnosti a životnosti z jediného čísla či známé značky.
