LED osvětlení tunelů: zóny, řízení a plán modernizace

Přechod tunelu na LED nekončí výběrem svítidla s nižším příkonem podle wattů starého zdroje. Denní světlo u vjezdu, rychlost vozidel, vnitřní úsek, řízení a poruchové stavy se musí řešit v jednom projektu. Před zahájením české zakázky vyjasněte s provozovatelem a projektanty použitelnou specifikaci a přejímací kritéria. Následující výrobkové příklady pomáhají pochopit možnosti; nenahrazují výpočet konkrétní infrastruktury ani bezpečnostní schválení.

Jaké informace zahrnout do poptávky modernizace?

Přiložte stávající inventuru, rozmístění a schéma řízení a potřeby rozdělte do zón. Bude pak zřejmé, zda nabídka zachovává úkol každé zóny. Místo stejného příkonu všude porovnávejte výrobky podle schváleného výpočtu a výkonových kritérií.

Určení specifikace a odpovědnosti za schválení v Česku

Původní zdroj uvádí jako turecký příklad ředitelství stavebních konstrukcí KGM, jehož oficiální úkoly zahrnují tunelová návrhová kritéria a technické specifikace. Dokument úkoly a odpovědnosti příslušného orgánu vysvětluje tento zahraniční institucionální kontext. Pro českou zakázku samostatně potvrďte platnou dokumentaci, přejímací metodu a příslušného správce. Také u soukromě provozované infrastruktury musí být jasné, kdo schvaluje návrh a přejímá uvedení do provozu.

Posouzení tunelového světla podle zón

V Česku vycházejte z projektových podmínek příslušného správce komunikace a provozovatele. Obchodní tabulka ani popis japonské normy je nenahrazují. Podle příjezdové geometrie, rychlosti, provozu a venkovního jasu rozlište prahovou, přechodovou, vnitřní a výjezdovou zónu. Hlavním cílem výpočtu vjezdu je rozpoznání překážek při denním přechodu z jasného venku do tmavého tunelu.

Ve vnitřním úseku je příspěvek denního světla omezený. Úroveň a rovnoměrnost umělého osvětlení pro potřebnou viditelnost stanovte podle rychlosti, dopravních podmínek a projektových kritérií.

Popis obrázku a text

• Příklad schématu tunelového osvětlení

Podmínky pro osvětlení komunikací ve volném prostoru nepřenášejte beze změny do tunelu. Při výběru LED svítidel samostatně posuzujte také:

• Jas vozovky podle fotometrie, rozložení světla a vlastností povrchu.
• Jas stěn a vertikální rozložení světla.
• Rychlost, intenzitu provozu a trasu ve vztahu k rozmístění svítidel.
• Podmínky vidění včetně oslnění a podání barev.
• Vizuální adaptaci ve vjezdové a výjezdové zóně s vypočteným zesíleným osvětlením.
• Rozdíly denního a nočního provozu a strategii stmívání.

Následující témata v nabídce nelze posuzovat jako navzájem oddělené vlastnosti výrobku:

• Vizuální adaptace: ve dne se venkovní a vnitřní jas mohou výrazně lišit. Prahová a přechodová zóna mají pomáhat přijíždějícímu řidiči rozpoznat překážky. Průběh snižování úrovně směrem dovnitř určí světelný výpočet.
• Rovnoměrnost: posuďte průměr, minimum a změny jasu povrchu vozovky. Výrazné světlé a tmavé pásy mohou zhoršovat jízdní komfort.
• Oslnění: společně posuzujte přímou viditelnost svítidel, odrazy a jasné vjezdové či výjezdové otvory. Optika a směr musí odpovídat pozorovacím bodům ve výpočtu.
• Prostorové míhání: řidič projíždějící pod pravidelně rozmístěnými svítidly může vnímat opakované změny jasu. Výsledek ovlivňují rozestup, rychlost a doba expozice. Zdrojovou referenci pod 2,5 Hz nebo nad 15 Hz nepoužívejte jako univerzální přejímací mez bez porovnání s dokumentací daného tunelu.
• Řízení: senzory a stmívatelné zdroje mohou přizpůsobit světlo definovaným podmínkám. Úsporný cíl musí zachovat projektové parametry; předem určete také reakci na poruchu řízení či napájení.

Montážní výška a vzdálenost mezi svítidly

Hodnoty v tabulce jsou zdrojové produktové příklady, nikoli montážní návod pro každý tunel. Uvádějí výšky 4–6 m a jako běžný příklad 4,5 m; hodnota 4,5 m není univerzální maximální výškou. Příkon a rozestupy se musí vypočítat podle fotometrie svítidla a jeho zóny.

Zóna	Příklad rozsahu příkonu	Příkony ve zdrojovém příkladu	Rozestup svítidel
Vstup	100W-300W	100W 150W 200W	1-1.5m
Přechodová zóna	70-120W	100W	2-3m
Vnitřní zóna	30-60W	50W	8-12m
Výjezd	100-300W	100W 150W 200W	1-1.5m

Kategorie vedlejší komunikace automaticky nesnižuje potřebu adaptace a bezpečnosti. Rozsah 30–60 W může sloužit k průzkumu produktové řady, ale nedokládá dostatečnost konkrétního příkonu. Rozložení musí určit skutečná geometrie tunelu a podmínky výpočtu.

Přibližný rozestup nouzového osvětlení 25 m ze zdroje nepřenášejte přímo do výkresu. Společně ověřte pokrytí, úroveň a posuzovaný poruchový scénář; samotný rozestup nedokládá přijatelnost systému.

Jak číst výrobkové příklady?

• Základní osvětlení: zdroj pro základní úroveň doporučuje LED výrobky 30–60 W a pro zesílení u vjezdu a v přechodové zóně 100–200 W. Jde o modelové příklady. Jas a jeho průběh v zóně se musí vypočítat se skutečnou geometrií a fotometrií.
• Délky zón Ve vztahu S=VT/3,6 vyjde S v metrech, pokud V zadáte v km/h a T v sekundách. Zdrojový předpoklad T=2 sekundy sám nedimenzuje všechny adaptační zóny. Délky určete podle metody schválené v projektu a podmínek příjezdu.
• Noční a nouzový provoz Oba režimy se musí vypočítat podle vlastních provozních a bezpečnostních podmínek. Výrazy polovina nebo desetina základního jasu nejsou obecným českým pravidlem. Kontrolní body, úrovně a reakce na poruchu definujte v projektové dokumentaci.

Jaká svítidla se používají v tunelu?

Obecné osvětlení, vedení po komunikaci, značení jízdních pruhů a případné nouzové systémy řešte jako samostatné funkce. Každý úkol potřebuje odpovídající výrobek. Běžný světlomet není automaticky vhodný pro každou zónu nebo bezpečnostní funkci.

Jak porovnat hliník a nerezovou ocel tunelového svítidla?

1. Zdroj porovnává 238 W/(m·K) a 15,2 W/(m·K); tyto hodnoty však nepopisují každou hliníkovou nebo nerezovou slitinu. Skutečné tepelné hospodaření ovlivňují také geometrie tělesa, styčné plochy, povrchová úprava a prostředí. Výsledek nelze odvodit pouze z názvu kovu.
2. Hustota hliníkových slitin bývá nižší než u nerezové oceli. To může snížit celkovou hmotnost svítidla a usnadnit montáž i údržbu; pro výpočet nosnosti a upevnění však používejte skutečnou hmotnost výrobku.
3. Cena závisí na slitině, konstrukci, povrchové úpravě a výrobě. Místo předpokladu levnějšího hliníku v každé nabídce porovnejte kompletní nabízený výrobek.

Kolik wattů LED nahradí sodíkovou výbojku 400 W?

Sodíková výbojka 400 W, tok 48 000 lm a předpokládané využití 40 % dávají přibližně 19 000 lm užitečného toku. Jde o zjednodušený příklad výpočtu, nikoli měření tunelu. Nelze z něj odvodit 40 lm/W; uvedená čísla toto tvrzení nepotvrzují.

Také LED předpoklady 130 lm/W a využití nad 90 % je nutné ověřit pro model a geometrii. Doporučených 165 W pro přibližně 19 000 lm užitečného toku je příkladem závislým na těchto předpokladech. Vhodnost modernizace ověřujte nejen vyrovnáním toku, ale i rozložením na vozovce a stěnách.

Také porovnání LED 80 W a sodíkové výbojky 250 W je přibližným doporučením. Je nutné ověřit tok, rozložení, rovnoměrnost a oslnění. Zdrojové srovnání CRI≥70 Ra a CRI≈30 Ra neznamená, že lepší podání barev automaticky dovoluje snížit požadovanou úroveň světla.

Před schválením nižšího příkonu proveďte výpočet a kontrolu na místě s navrženými svítidly. Zdrojové náhrady 400 W za LED 150 W nebo 250 W za LED 70 W jsou obchodními návrhy výměny. Neplatí jako pevný převodní koeficient pro všechny modernizace.

Kolik luxů potřebuje tunel?

Následující rozsahy veličiny osvětlenost jsou obecnými příklady zdrojového dokumentu. Samy nedokládají vhodnost pro konkrétní český tunel. Nezaměňujte osvětlenost v luxech s jasem; vjezd, vnitřní část, denní a noční podmínky posuzujte zvlášť.

• Denní vjezdová zóna: zdrojový příklad 200–500 lx
• Přechodová zóna: postupný pokles od vjezdu k úrovni vnitřní zóny
• Vnitřní zóna: zdrojový příklad 30–100 lx
• Výjezdová zóna: zdrojový příklad 50–100 lx
• Noční provoz v celém tunelu: zdrojový příklad 30–50 lx

Jakou teplotu chromatičnosti použít v tunelu?

Teplotu chromatičnosti posuzujte společně s prostředím, podmínkami vidění a rozložením světla. Rozsah 5000–6000 K uváděný ve zdroji pro CCT je projektovou volbou; nelze tvrdit, že je za všech podmínek lepší než jiné teploty chromatičnosti.

Co znamená metoda L20?

L20 souvisí s průměrným jasem ve zorném kuželu 20° z definovaného příjezdového bodu. Polohu tohoto bodu a způsob zahrnutí hodnoty do výpočtu určete podle použité metody. Nejde o pevné číslo nezávislé na geometrii, použitelné na každý tunel.

Jak v tunelovém projektu pracovat s NFPA 502?

Pokud specifikace požaduje NFPA 502, ověřte ze smlouvy vydání a použitelné části. Tento standard National Fire Protection Association zahrnuje silniční tunely, mosty a další komunikace s omezeným přístupem. Automaticky nenahrazuje české požadavky ani podmínky provozovatele.

Při posuzování rozsahu NFPA 502 se řeší také následující bezpečnostní témata:

1. Systémy požární ochrany: příslušné požadavky na detekci, poplach a hašení.
2. Nouzové větrání: řízení kouře a tepla při požáru.
3. Nouzový východ: bezpečná evakuační trasa a uspořádání východů.
4. Konstrukční celistvost: chování tunelové konstrukce při požáru.
5. Provoz a údržba: udržování funkčnosti bezpečnostních systémů a pravidelné kontroly.
6. Reakce na mimořádnou událost: koordinace se záchrannými týmy a postupy cvičení.

Standard usiluje o ochranu uživatelů a infrastruktury tunelů a dalších staveb ve svém rozsahu. Požadavky konkrétní aplikace se musí posoudit podle příslušného vydání a projektu.

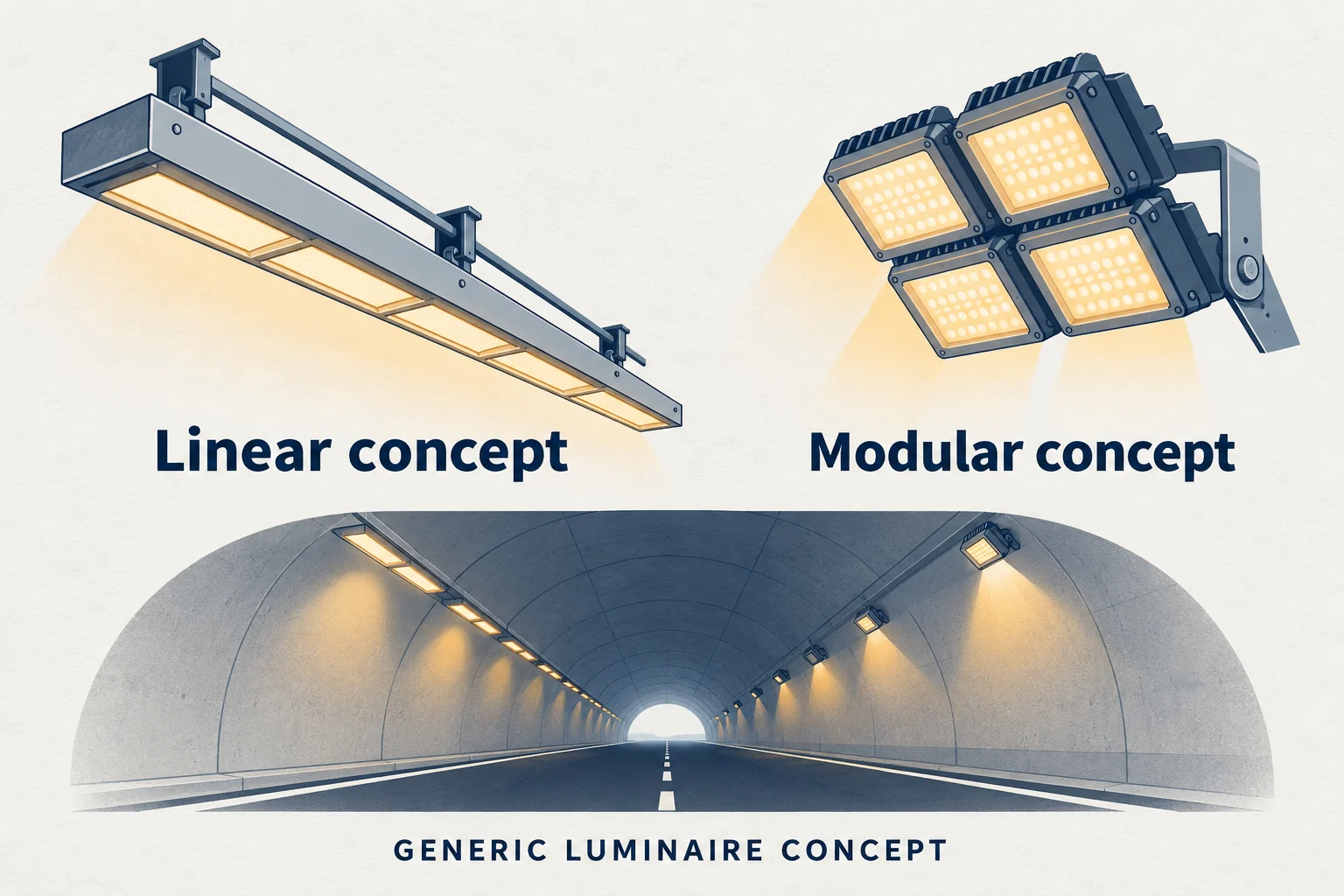

Typy LED tunelových svítidel

Rozlišování funkcí při výběru výrobků pro tunel

I při podobném vzhledu jako LED světlomety je nutné zvlášť doložit konstrukční, fotometrickou a řídicí vhodnost pro tunel. Podobnost s fasádním či skladovým výrobkem a stejný příkon nedokládají vhodnost pro infrastrukturu.

Zdroj popisuje standardní, stmívatelná a nouzově napájená svítidla . Specifikace má stmívání a nouzový provoz definovat jako samostatné funkce; mohou být současně v jednom výrobku.

Obrácení řídicí logiky nepředchází každé poruše. Reakci na ztrátu signálu a napájení je nutné testovat zvlášť. Zdroj uvádí přímé a inverzní příklady řízení 0–5 V a 0–10 V: v jednom znamená 0 V vypnutí a 10 V plný výstup, v druhém je vztah opačný. Ne každý zdroj při 0 V vypíná; skutečné chování ověřte pro konkrétní kód.

Pro zachování potřebných bezpečnostních funkcí při výpadku běžného napájení musí projekt určit vhodná nouzová LED tunelová svítidla a jejich vztah k běžnému osvětlení.

Dobu, rozložení a úroveň nouzového provozu určete podle požadavků tunelu. Údaje 60–120 minut a varianta 90 minut ve zdroji jsou příklady výrobků či nabídek. Nejde o univerzální dobu ani záruku dokončení opravy a evakuace v tomto čase.

Možnosti nouzového provozu posuzujte na úrovni systému společně s lineárními svítidly a světlomety.

Připravte poptávku výrobků pro projekt

Součásti LED tunelového svítidla

Při výběru výrobku typu LED tunelové svítidlo v rozloženém pohledu rozlište těleso, chladič, LED moduly a zdroj, dále optický kryt, spoje a upevňovací části.

1. Těleso Běžné jsou tlakově lité hliníkové nebo modulární žebrované konstrukce. Samotná tloušťka a vnější rozměry nedokládají kvalitu. Společně posuzujte deklarované provozní podmínky, konstrukci a ochranné vlastnosti.
2. Tepelné hospodaření Teplosměnná plocha působí společně s materiálem, tepelným kontaktem a prouděním vzduchu. Při nevhodném návrhu či montáži samotný větší chladič nezajistí lepší parametry.
3. Světelný zdroj: zdroj uvádí příklady SMD a výkonových LED 1 W, 50–60 čipů na modul a přibližně 50 W. Záleží na konfiguraci modelu; údaje modulu a celého svítidla kontrolujte odděleně.
4. Napájecí zdroj Posuďte proud, izolaci, stmívání, ochrany a provozní teplotu. Zdroj zmiňuje Philips, Mean Well a Suncome u výrobků značky HOYUWO LED ; potvrďte značku a kód nabízené jednotky. Hliníkové pouzdro ani zalití samy nedokládají provoz bez blikání či konkrétní životnost.
5. Možnost montáže: lze použít držák tvaru U. Jeho materiál, rozměry, pevnost a spojovací prvky ověřte pro skutečnou montáž.
6. Optický kryt: některé modely používají polykarbonátový (PC) kryt s integrovanou čočkou. Jeho ochranu a chování v tunelovém prostředí ověřte pro daný model.

Konstrukční změny tunelových svítidel

Popis obrázku a text

• První příklad: integrovaný LED zdroj je přizpůsoben tělesu svítidla vysokotlaké sodíkové výbojky. Zobrazená konstrukce nemá samostatný chladič určený pro LED.
• Druhý příklad: těleso navržené pro LED doplňuje chladič a distribuční čočka; nadále se používá integrovaný LED zdroj.
• Třetí příklad: ploché hliníkové těleso, tvrzené sklo, integrovaný chladič a výkonové LED 1 W. Zdrojových 6–7 let patří k jeho vlastní historii. Obrázek ukazuje reflektorovou optiku; propustnost a lomové chování skla posuďte u skutečného výrobku.
• Čtvrtý příklad: žebrované moduly, SMD LED a PC kryt s integrovanou čočkou. Cílem je odvod tepla s menším množstvím materiálu a nižšími náklady. Zachycování prachu na žebrech a čištění zahrňte do plánu údržby.
• Pátý příklad: moduly z litého hliníku s hladším povrchem mají usnadnit čištění. Zdroj je představuje jako vývoj předchozích konstrukcí; cenovou a výkonovou výhodu je nutné porovnat po modelech.

Vyřešení přístupu pro údržbu před výběrem svítidla

Výměna a čištění v tunelu nejsou jen možností otevřít kryt výrobku. S provozovatelem naplánujte přístup, bezpečné oddělení pracoviště a postup údržby. Zahrňte přístup ke zdroji, označení náhradního modulu a způsob opětovného nasměrování. Předávací dokumenty mají popsat také potřebnou kontrolu po vyčištění optického povrchu či tělesa.

Porovnání nabídek LED tunelových svítidel

1. Určete nabízený LED čip a jeho dokumentaci. Zdroj uvádí jako příklady Cree, Philips a Osram.
2. Měrný výkon a podání barev porovnávejte u celého svítidla ve skutečných tepelných provozních podmínkách.
3. V nabídce ověřte značku LED zdroje a úplný kód; názvy jako Mean Well, Inventronics či MOSO samy neurčují parametry. Ani značka kondenzátoru nezaručuje životnost celého výrobku.
4. Prověřte tepelný návrh tělesa a modulů pro navržený příkon a provozní teplotu.
5. Žebra mohou zvětšit teplosměnnou plochu; skutečný výsledek závisí na konstrukci, prostředí a údržbě.
6. Konektorové spoje mohou usnadnit výměnu zdroje; musí zachovat potřebnou ochranu a elektrické vlastnosti.
7. Porovnejte tepelné chování při navrženém příkonu. Více modulů může změnit rozložení tepla, ale samo nedokládá stabilitu ani dlouhou životnost.
8. Chování stmívatelného systému při poruše řízení a ztrátě signálu musí být popsáno písemně. Inverzní řídicí logika je návrhovou možností; ověřte ji se skutečnými svítidly a předpokládanými poruchovými scénáři.
9. Teplotu chromatičnosti vybírejte podle podmínek vidění a projektových kritérií. Nepředpokládejte, že teplejší tón poskytne lepší viditelnost při každém výskytu mlhy.

Zkoušení poruch vedle běžného provozu

Závěrečné ověření musí zahrnout také předpokládané poruchové scénáře. Předem určete postup vhodný pro infrastrukturu a odpovědné osoby; zaznamenejte, která svítidla poběží a jak se řízení zachová při ztrátě signálu či napájení. Samotná baterie nedokládá zachování všech bezpečnostních funkcí.

Použitelné dokumenty a rozsah zásahu potvrďte s provozovatelem. Popisy tunelového světla ve druhém svazku Orden Circular 36/2015 španělského ministerstva dopravy představují zahraniční technický kontext; nenahrazují české projektové podmínky. Následující poptávkový odkaz slouží k dokumentaci výrobků HOYUWO LED, nikoli ke stažení oficiální publikace. Kontaktujte nás pro vyžádání technických dokumentů

Poptávku modernizace začněte geometrií, metodou výpočtu a strategií řízení. Získejte fotometrické, tepelné a nouzové provozní dokumenty nabízeného kódu a poté na místě ověřte úroveň, rovnoměrnost a reakci řízení. Nová svítidla tak budou odpovídat schválenému projektu této infrastruktury, nikoli wattům a rozestupům převzatým z jiného tunelu.
