COB, nebo SMD? Porovnejte celé LED svítidlo

Nejprve určete potřebné světlo na cílové ploše a potom porovnejte celá svítidla, která je poskytují. COB a SMD nejsou dvě univerzální úrovně kvality. Vedle LED pouzdra ovlivňují výsledek i optika, zdroj a chladič. Rozměrové příklady zde pomáhají číst technickou dokumentaci; nenahrazují údaje měrného výkonu, barev a životnosti vybraného modelu ani potřebnou zkoušku vzorku.

1. Způsob výroby a spojování se liší

• SMD: LED pouzdro vzniká jako součást pro povrchovou montáž a osazuje se na desku. Materiály, vnitřní spoje a zkoušky závisejí na návrhu součásti.
• COB: Více LED čipů je spojeno na společném substrátu pomocí propojení a zapouzdřovacích materiálů. Přesný výrobní postup se liší podle výrobce a modelu.

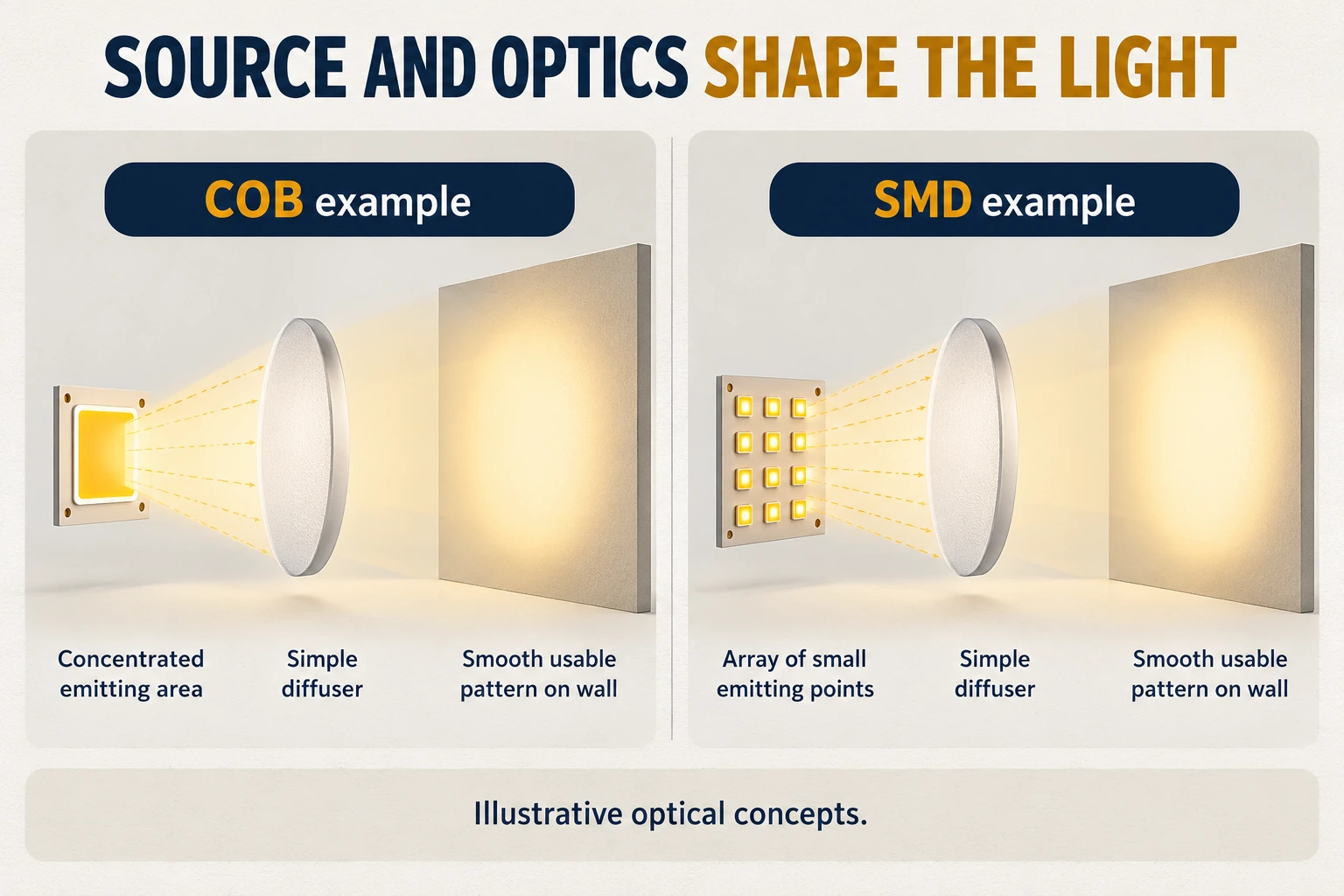

2. Světelný účinek určuje celá optika

• Rozložení světla je výsledkem spolupráce zářičů a optiky.
• Pro oslnění je nutné posoudit jas, clonění a geometrii instalace.
• Rovnoměrnost se ověřuje ve svítidle i prostoru; nelze ji odvodit pouze z názvu COB nebo SMD.

Od typu pouzdra samotného neočekávejte rovnoměrný svazek ani nepřítomnost oslnění. U sestavy SMD mohou být viditelné body, pokud difuzor a vzdálenost dostatečně nepromíchají světlo. COB může tvořit kompaktnější zdrojovou oblast, ale stále vyžaduje vhodnou optiku.

3. LED pouzdra a rozmístění zářičů

• SMD: LED pouzdra jsou osazena na desku; lze je rozdělit do více světelných bodů.
• COB: Více čipů označených ve schématu N je spojeno na společném substrátu. Může vzniknout kompaktní svíticí plocha; rovnoměrnost závisí na konstrukci.

4. Odvod tepla

Ověřte, že konstrukce splňuje teplotní meze součástí. Spojení čipů v COB neodstraňuje teplo, které je nutné odvést. Prostředí, pouzdro, deska, rozhraní a chladič přispívají k tepelnému odporu celého systému.

Porovnání chlazení vyžaduje teplotní, výkonové a montážní podmínky obou svítidel. Rozložení SMD na větší ploše může změnit rozvod tepla; samo nedokládá lepší chlazení.

5. Oblasti použití

Mezi příklady výrobků patří downlighty a venkovní svítidla . Vybírejte podle ověřeného výkonu celého svítidla. Hodnoty 50 W pro COB a 2000 W pro SMD nejsou technologickými mezemi, ale příklady konkrétních konstrukcí. Obě uspořádání lze používat v různých výrobkových řadách.

6. Index podání barev (CRI)

Související článek: Index podání barev. U každé součásti a provozních podmínek porovnejte teplotu chromatičnosti, Ra a případně R9. SMD nepřiřazujte automaticky Ra 70–80 ani COB Ra 90–97; obě konstrukce nabízejí různé barevné varianty.

Vlastnost	COB	SMD
Konstrukční integrace	Více čipů spojených na společném substrátu	LED pouzdra osazená na desce
Optika	Může usnadnit vytvoření kompaktní svíticí plochy	Umožňuje rozdělit světelné body podle návrhu
Tepelné hospodaření	Závisí na pouzdru, rozhraních a chladiči	Závisí na desce, rozmístění a chladiči
Barva a měrný výkon	Podle údajů modelu a zkušebních podmínek	Podle údajů modelu a zkušebních podmínek
Použití a náklady	Pro projekt porovnejte celé svítidlo	Pro projekt porovnejte celé svítidlo

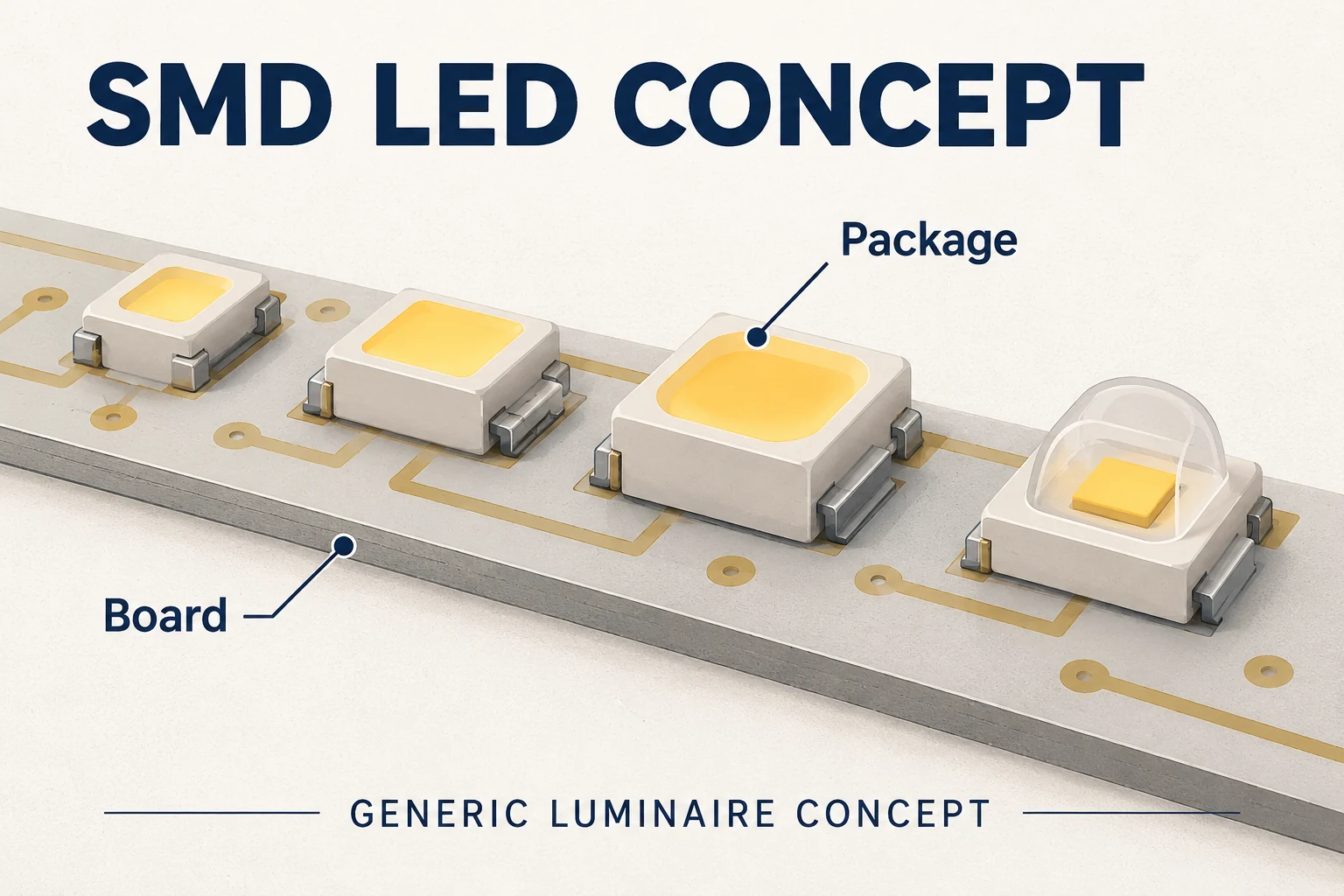

Co je povrchově montovaná SMD LED?

SMD označuje součásti montované na povrch v rámci technologie SMT. Pouzdro může obsahovat jeden čip nebo omezený počet čipů.

Pro cílové rozložení navrhněte pouzdro společně s difuzorem, reflektorem nebo čočkou. Počáteční rozložení světla součásti je pouze výchozím bodem optiky svítidla.

Tabulka porovnává příklady pouzder. Jejich rozmístěním na desce lze vytvářet moduly různých příkonů.

Příklady pouzder: Ověřte technickou dokumentaci každé součásti	SMD LED 3030	SMD LED 2835	SMD LED 5050
Rozměry	3.0*3.0*0.52mm	2,8 × 3,5 × 0,8 mm	5.0*5.0*1.6mm
Příkon	1 W na jednotku	Zdroj uvádí možnosti 0,2 W, 0,5 W a 1 W na jednotku. Ověřte příkon vybrané součásti.	Zdroj uvádí 0,2 W na jednotku a také možnosti 3–5 W. Stejný formát pouzdra nedělá tyto díly zaměnitelnými.
Napětí a proud	Příklady hodnot jsou 6,2 V a 150 mA; uvedeny jsou také 3,2 V a 300 mA. Ověřte přesný model.	Příklady: pro 0,2 W hodnoty 3,2 V a 60 mA; pro 0,5 W proud 150 mA; pro 1 W proud 300 mA.	Pro 0,2 W hodnoty 3,2 V a 60 mA;
Světelný tok	Příklad toku: 110–160 lm na jednotku; horní příklad uvedený ve zdroji je 200 lm.	U typu 0,2 W je to 24–36 lm na jednotku; u 0,5 W pak 55–70 lm; u 1 W pak 110–140 lm.	Zdroj uvádí pro 0,2 W tok 24–28 lm na jednotku a pro varianty 3–5 W měrný výkon 200 lm/W. Tok a měrný výkon jsou různé veličiny; ověřte dokumentaci součásti.
Výrobci uvedení ve zdroji	LUMINUS, Osram, Bridgelux	Osram, EPISTAR, Bridgelux	CREE, Bridgelux, PHILIPS
Oblasti použití	Silniční osvětlení, světlomety a halová svítidla	Typ 0,2 W se používá převážně v LED trubicích T8 a žárovkách; příklady 0,5 W v panelech a downlightech; příklady 1 W pak ve LED světlometech, LED halových svítidlech a silničním osvětlení.	Mezi příklady patří 0,2W SMD5050 v páscích 12 nebo 24 V DC a možnosti 3–5 W pro: světlomety sportovišť a výkonná silniční svítidla

Příklady svítidel se SMD LED

• Lištová svítidla SMD LED
• Zapuštěný reflektor SMD
• Silniční svítidlo SMD3030 LED
• LED světlomety s konstrukcí SMD nebo COB

Co znamená COB (chip on board)?

N ve schématu COB označuje počet spojených čipů. Čipy jsou přímo integrovány na společném substrátu se spoji a ochrannými/optickými materiály odpovídajícími návrhu.

Pro posouzení měkkosti svazku a oslnění sledujte clonění, čočku, reflektor a polohu pozorovatele. Kompaktní svíticí plocha COB může usnadnit některé optické návrhy; samotné pouzdro nezaručuje nepřítomnost nepohody.

Porovnejte celkové náklady projektu zahrnující vedle součásti také montáž, optiku a odvod tepla. Při stejném světelném výsledku nelze tvrdit, že COB je vždy levnější než SMD.

Proud, rozměry a teplotní podmínky ověřte podle modelu. Zdroj uvádí příklady COB 11–60 mm a příkony nad 3 W; nejde o obecné meze formátu.

Vlastnosti modulů COB LED

• Kompaktní svíticí plocha, která může usnadnit určitá optická řešení.
• Volba příkonu, barvy a proudu podle dokumentace součásti.
• Zachování světelného toku a životnost závisejí na teplotě a zkušebních podmínkách; COB nezaručuje 95% zachování po 50 000 hodinách.
• Podání barev a měrný výkon závisí na modelu, nejsou automatickými vlastnostmi pouzdra.

Příklady svítidel s modulem COB

• Downlight CREE COB LED CRI90
• Světlomety s modulem COB LED
• Silniční COB LED svítidlo
• LED světlomety s konstrukcí SMD nebo COB

Zeptejte se, zda plánovaná údržba zahrnuje modul, zdroj, nebo celé svítidlo. Uchovejte kódy kompatibilních dílů a montážní podmínky. Označení dvou náhrad jako COB či SMD neznamená jejich zaměnitelnost.

Porovnejte tvar svazku ve stejné cílové rovině

Kandidátní svítidla umístěte do plánované vzdálenosti a sledujte okraje svazků, překrytí a stíny. Referencí má být stejný zrakový úkol. Kompaktní i rozložené zdroje mohou úkol splnit s různou optikou; samotný název pouzdra výsledek neurčuje.

Výlohu prodejny a skladovou uličku nevybírejte podle stejného kritéria

Ve výloze může převládat úzký akcent a barva výrobku, ve skladové uličce rozložení a montážní výška. Tyto příklady nejsou povinnými úlohami COB nebo SMD. V obou prostorech porovnejte fotometrii vybraného svítidla a skutečné provozní podmínky.

Při změně součásti stejného modelu znovu vyžádejte údaje

Změna nabízeného LED modulu nebo zdroje může ve stejném vnějším tělese přinést jiné světelné a teplotní výsledky. V potvrzení objednávky zaznamenejte úplnou konfiguraci. Při návrhu alternativní součásti znovu ověřte vedle rozměru pouzdra také proud, optickou kompatibilitu, barevné údaje a potřebné zkoušky.

Rozhodujte podle světla na cílové rovině, barev a teplotních údajů. Pro rovnoměrný povrch prozkoumejte promíchání světla a rozmístění LED, pro výrazný akcent optiku a zdánlivou velikost zdroje. COB nebo SMD je smysluplnou volbou v rozsahu splnění těchto návrhových potřeb. Záznam fotometrie, zdroje a kódů náhradních dílů poskytuje pevnější základ údržby než předpoklad kvality podle názvu pouzdra.
