Svítidla pro vysoké a nízké haly: porovnání rozložení světla

Svítidla s podobným příkonem mohou světlo rozdělovat odlišně. Nejprve zakreslete průchody, regály a pracovní rovinu; porovnejte varianty sloužící stejnému úkolu. High bay a low bay jsou obchodní označení použití; nenahrazují fotometrii. Tento průvodce používá rozmezí zdroje pouze jako příklady a posuzuje společně tok, úhel a montážní výšku.

Pro výrobní haly a velké prostory porovnejte montáž společně s rozložením světla. Vedle řešení pro nízké stropy katalog zahrnuje skupinu: svítidla pro vysoké haly. U každého řešení zvlášť ověřte vhodnost pro skutečný prostor.

Zdroj pozorujte z pracovní polohy

Při práci, přepravě nákladu nebo pohledu na regál ověřte, zda je zdroj viditelný. Stejné svítidlo lze z různých míst vnímat odlišně; při nižší montážní výšce může být rozdíl výraznější.

Pět kritérií porovnání variant

• Světelný tok: zdroj používá 8 000 lm jako přibližný příklad rozlišení a uvádí 50 W i 100, 150 nebo 200 W. Nejde o normovou definici high bay/low bay. Lumeny označují tok; nejde o stejnou veličinu jako měrný výkon.
• Výška: zdroj u některých nízkých aplikací uvádí 3,05–6,10 m (10–20 ft) a u vysokých 6,10–15,24 m (20–50 ft). Jinde se objevuje 3,66–6,10 m (12–20 ft). Jde o přibližné příklady, nikoli pevné hranice klasifikace výrobků.
• Optika: blízko pracovní roviny může být užitečný například široký úhel 120°. Ve větší výšce poskytují příklady 45°, 60° nebo 90° užší rozložení. Volbu je nutné ověřit fotometrií a požadovanou rovnoměrností.
• Aplikace: prodejna, dílna, sklad a sportovní hala mohou i při stejné výšce vyžadovat odlišné rozložení. Rozhodují regály a zrakový úkol.
• Těleso: vedle kruhového UFO, lineárních a dalších geometrií existují příklady se zdroji E27/E40. Samotný tvar neurčuje vhodnou výšku.

Upevnění, tok, výšku a optiku prozkoumejte společně. Obchodní název neodstraňuje potřebu fotometrické kontroly.

Prozkoumejte dostupné výrobky a montáže; každou úpravu potvrďte pro skutečný model a objednávku.

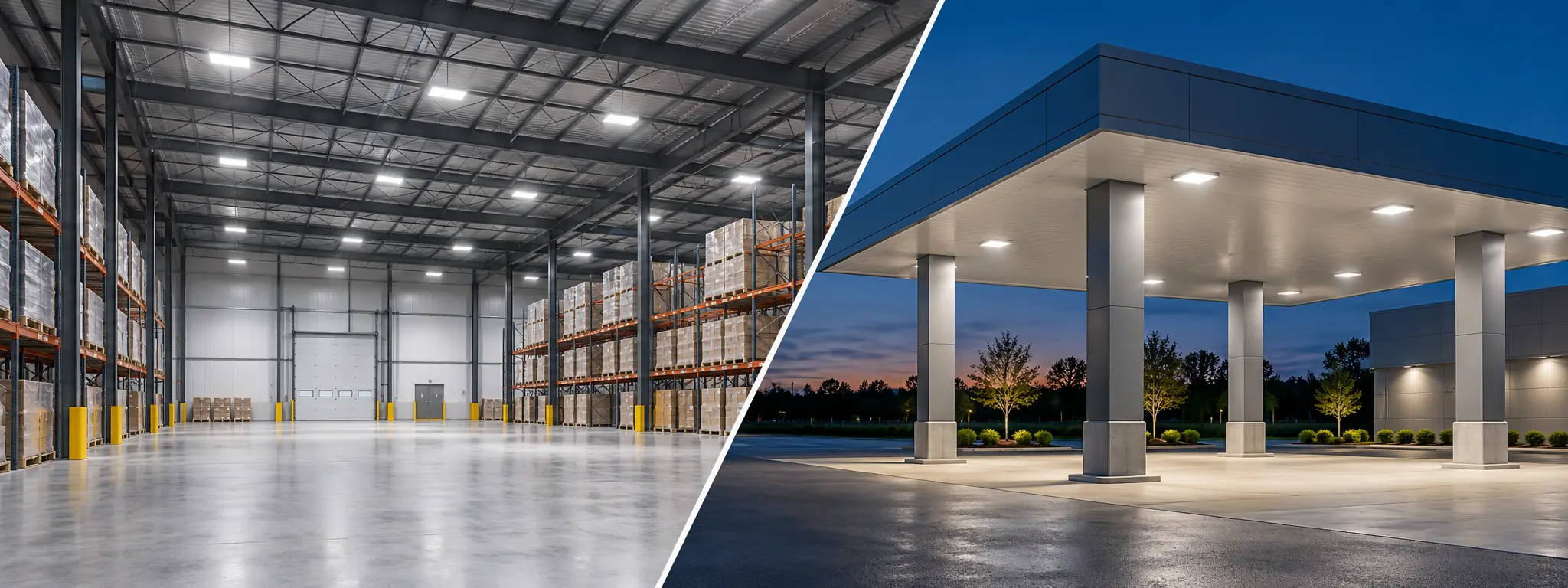

Ve velkém komerčním či průmyslovém prostoru posuďte celé rozložení. Svítidla musí dopravit světlo na potřebná místa; příslušnost k průmyslové řadě nezaručuje rovnoměrnost.

Zdroj uvádí pro vysoké haly příklad montáže přibližně 6,10–15,24 m (20–50 ft). Toto rozmezí samo neurčuje výrobek potřebný pro hangár, sklad nebo výstavní budovu.

Ověřte, zda model podle projektu umožňuje výměnu čočky nebo reflektoru. Optika nemusí být vždy pevná. Se změnou vzdálenosti od užitečné roviny se mění také plocha pokrytá svazkem.

Pokud model podporuje 60° nebo 90°, před volbou ověřte pracovní rovinu a výšku. Samotné doplnění reflektoru nezaručuje výsledek. Osvětlenost vyjadřujte v luxech (lm/m²); foot-candle (lm/ft²) je jiná jednotka používaná v anglických zdrojích.

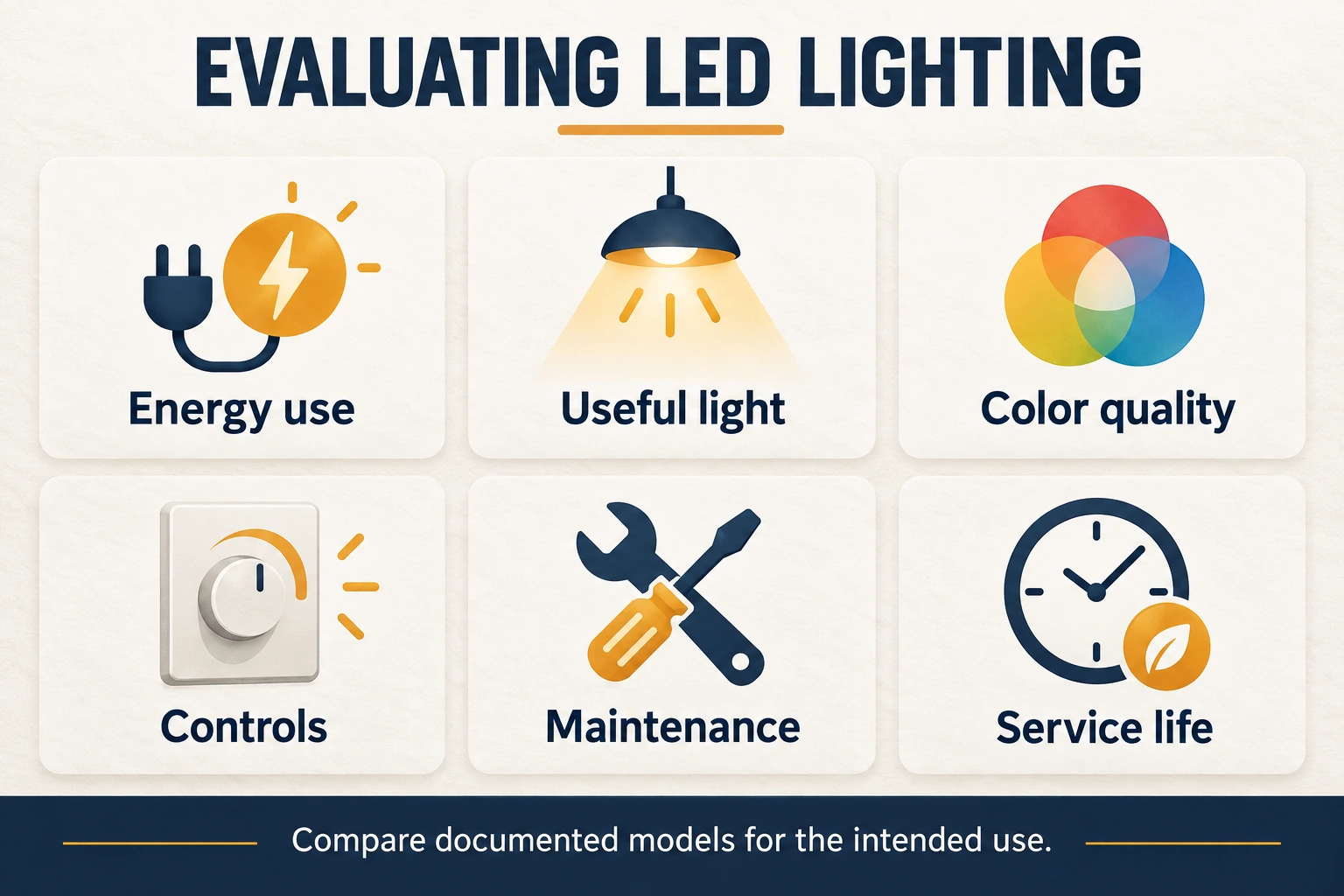

Viditelnost úkolu posuzujte spolu s údržbou a spotřebou. Vhodné rozložení podporuje vidění; nepřevádějte je na automatický příslib růstu produktivity.

Ve vysoké hale ověřte optiku a tok modelu. Lineární a UFO příklady 150–600 W ze zdroje nejsou výběrem výrobků vhodným pro všechny projekty.

Pro nízký strop uvádí zdroj obchodní příklad přibližně 3,66–6,10 m (12–20 ft); nejde o normovou definici.

Před výběrem prozkoumejte přímou viditelnost zdroje a rovnoměrnost. V malé výšce může být užitečná široká optika; nepředpokládejte však, že sníží počet svítidel.

Tento příklad nepovažujte za bezvýjimečné pravidlo výběru.

Na výstavní ploše nebo v prodejně lze výrobky zvýraznit bez stejné úrovně na všech plochách. Před použitím kruhových či lineárních příkladů 60–100 W u nízkého stropu ověřte oslnění a rozložení.

Požadujte, aby všechny varianty používaly stejnou užitečnou výšku, překážky a zrakový úkol. Poznáte tak, zda zlepšení vychází z optiky, nebo z odlišných podmínek porovnání.

Rozlišujte výšku stropu a užitečnou montážní výšku

Vzdálenost optiky od pracovní roviny nemusí být stejná jako výška od podlahy ke stropu. Do výpočtu vstupuje také délka závěsu a výška pracovního stolu. Uvedení referenční roviny v nabídce může vysvětlit rozdíl mezi dvěma výpočty zdánlivě stejné budovy.

Přístup pro údržbu ovlivňuje také volbu tělesa

Způsob údržby kruhového a lineárního svítidla se může lišit. Prostor pro výměnu zdroje, čištění a přístup k optice ověřte se skutečnými regály a stroji. Zejména při vysoké montáži mohou náklady na přístupové zařízení převážit malý cenový rozdíl výrobků; zahrňte je do celkových nákladů variant.

Rozhodujte podle výpočtu a technického listu modelu, nikoli podle obchodní hranice lumenů či wattů. U vysokého stropu hledejte optiku dopravující světlo na potřebnou rovinu, u nízkého řešení omezující nadměrný tok a chybné směrování. Prodej pod názvem low bay to nezaručuje. Po vymezení úkolu porovnejte varianty se stejnými překážkami a výškou; ověřte viditelnost zdroje a rovnoměrnost mezi body.
