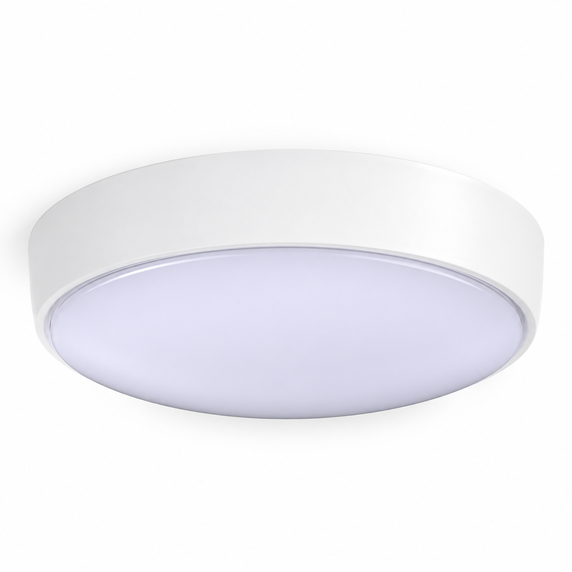

Stropní svítidla CD-H s možností senzoru a nouzového provozu
V objednávce určete, zda obsahuje mikrovlnný senzor nebo vestavěnou nouzovou sadu. Po posouzení podmínek lze zvažovat suterén, toaletu a balkon. Popis uvádí bílé těleso a LED Philips / Epistar; přesný zdroj ověřte podle modelu. HOYUWO-CD-H je přisazené stropní svítidlo s ochranou proti vodě a deklarovaným krytím IP65.
- Montáž: na povrch / stěnu
- Řízení: standardně zapínání/vypínání; volitelně radarový pohybový senzor
- Technický list deklaruje provoz bez blikání; ověřte podmínky zkoušek.
- Provozní teplota: −25 až +55°C
- Úhel vyzařování: 120°, široká distribuce
- Vstupní napětí: 160–265 V AC, 50/60 Hz
- Účiník: >0,5 nebo >0,9
- Celkové harmonické zkreslení: <20 %
- Materiály: plastové těleso a opálový polykarbonátový difuzor
- Stupeň krytí: IP65; ověřte rozsah krytí pro montážní místo
- LED zdroj: Epistar SMD
- CRI:>80; SDCM:<5
- Teplota chromatičnosti: 3000K/4000K/6000K
- Deklarovaná životnost: >50.000 hodin
- Záruka výrobce: 2/3 roky
| Kód modelu | Příkon | Rozměry | Světelný tok | Technický list |
|---|---|---|---|---|
| HOYUWO-CD-12WH | 12W±5% | Ø275XH110mm | 1000-1200lm | Vyžádat technický list |
| HOYUWO-CD-15WH | 15W±5% | Ø275XH110mm | 1400-1600lm | Vyžádat technický list |
| HOYUWO-CD-18WH | 18W±5% | Ø275XH130mm | 1600-1800lm | Vyžádat technický list |
| HOYUWO-CD-24WH | 24W±5% | Ø325XH130mm | 2000-2400lm | Vyžádat technický list |
- Volitelné stmívání: Triac / 0–10 V / DALI
- Radarové senzory
- Nouzová sada: 2–3 W, uvedená doba 1 nebo 2 hodiny
Kritéria výběru před objednávkou
Po dokončení stropu musí zůstat přístup k napájecímu zdroji a jeho připojení a zdroj musí být vyjímatelný. Vedle výšky tělesa proto ověříme prostor pro údržbu a kabeláž.
- Balkon a přístřešek
- koupelna
- koupelna
- Suterény
Použijte způsob montáže uvedený pro zvolenou verzi svítidla. Při výběru optiky rozlišujte celkové osvětlení prostoru a zvýraznění konkrétních předmětů nebo ploch.
Ověříme vhodnost polohy a těsnost kabelového vstupu. Při stropní nebo nástěnné montáži připevníme odnímatelnou základnu a těleso nasadíme otočením ve směru určeném návodem.
Podle výkresu modelu určíme místo upevnění a přístup k napájení. Montáž bude respektovat návod svítidla i konstrukční podmínky stropu.
Je nouzové světlo stejné jako při běžném provozu?
Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.
Jak přizpůsobit senzor montážnímu prostoru?
Vyžádáme technologii senzoru, detekční vzdálenost a nastavení zvolené verze. Zohledníme, že překážky a montážní výška mohou detekci změnit.
Na co se vztahuje krytí této verze?
Pro dané místo instalace ověříme součásti zahrnuté do deklarovaného krytí IP a požadovaný způsob montáže. Vhodnost napájecího zdroje a připojení pro prostředí posoudíme samostatně.
Které rozměry je třeba před objednávkou ověřit?

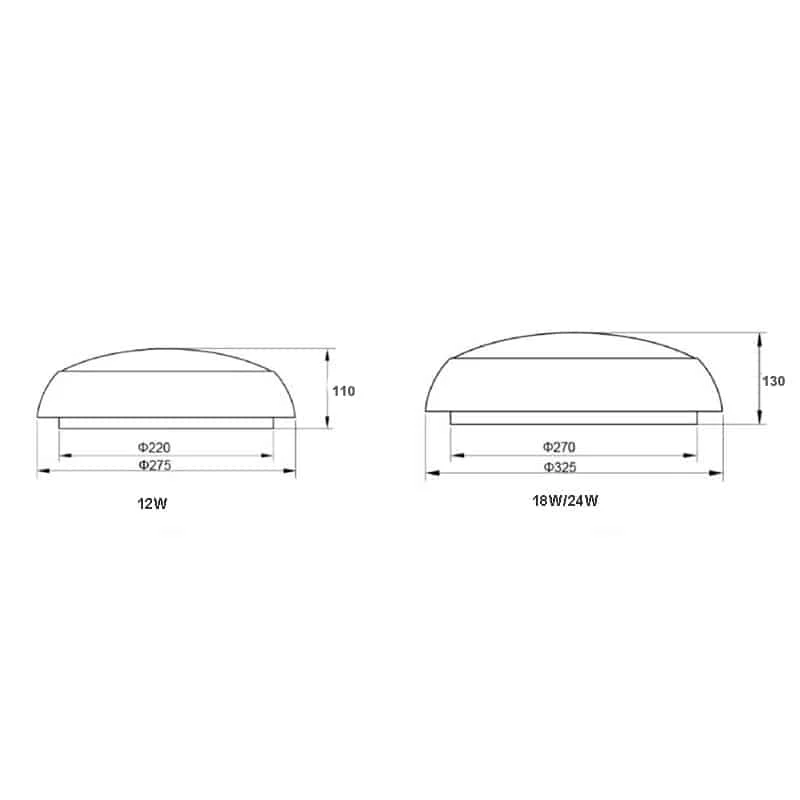

Výkres HOYUWO-CD-12WH uvádí Ø275 × H110 mm. Před montáží porovnáme povrch a rozměry dodané verze; ostatní modely mohou být odlišné.
Jak posoudit distribuci světla tohoto stropního svítidla?
Pro širokou distribuci 120° ověříme montážní výšku, rozestupy a fotometrický soubor konkrétní verze. Rovnoměrnost v prostoru posoudíme výpočtem nebo zkouškou.
Jaký systém stmívání objednat?
Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.
Přístupný text informací z obrázků

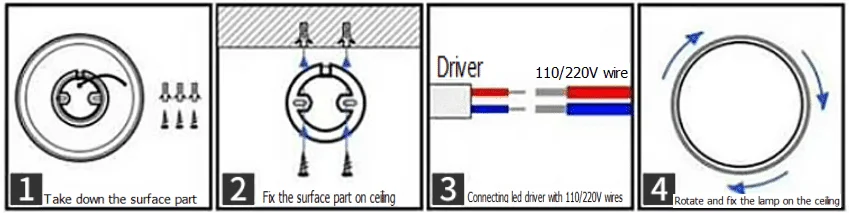

Obrázek 1 · Montáž
- Napájecí zdroj LED
- Obrázek uvádí 110/220 V, údaje řady 160–265 V AC. Před připojením ověřte štítek.
- Oddělte montážní základnu od tělesa.
- Připevněte základnu ke stropu.
- Při odpojeném obvodu proveďte připojení podle jmenovitého napětí konkrétního svítidla. Obrázek 110/220 V neprokazuje kompatibilitu verze 160–265 V se sítí 110 V.
- Otáčením podle návodu nasaďte těleso na stropní základnu.
