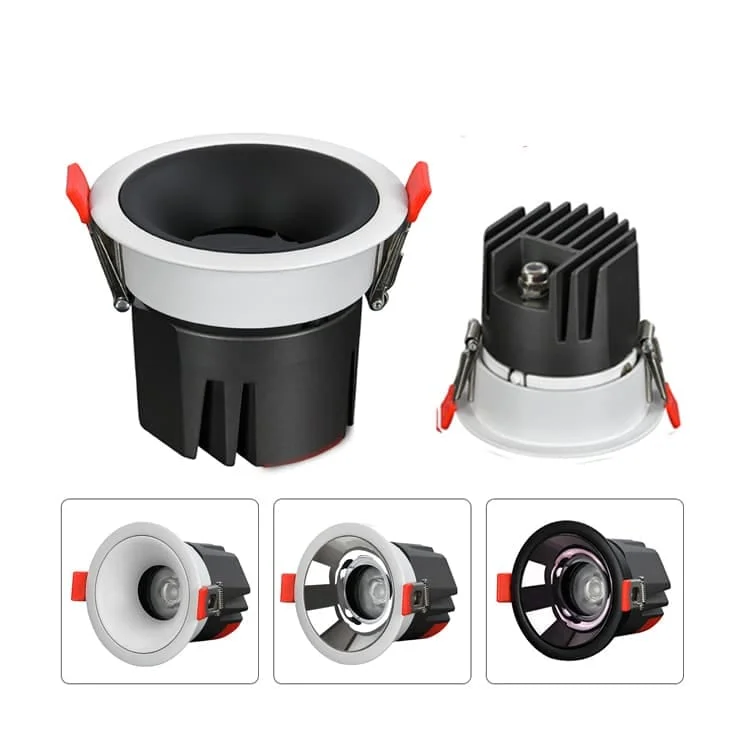

Směrovatelný reflektor IP65 s odnímatelným rámečkem
Oddělení vnějšího rámečku od tělesa usnadňuje přístup pro údržbu. U HOYUWO-DL-W-02 je LED zdroj zapuštěn 50 mm a hlava se naklápí až o 25°. Pro tento směrovatelný zapuštěný reflektor je deklarováno IP65. Při plánování koupelny, kuchyně nebo přesahu střechy ověřte podmínky konkrétního místa a rozsah krytí.
- Směrovatelný: ano
- Standardní verze se nestmívá; možnosti Triac / 0–10 V / DALI
- Možnosti úhlu vyzařování: 15 / 24 / 36°
- Hluboký reflektor. Pro deklarované UGR <19 je nutné ověřit podmínky výpočtu.
- Napájecí zdroj LED v dodávce: LiFud / Eaglerise / Philips; list deklaruje provoz bez blikání
- Celkové harmonické zkreslení: <15 %
- Účiník: >0,5 nebo >0,9
- Účinnost: >89 %
- Stupeň krytí: IP65
- LED zdroj: Bridgelux nebo Osram COB
- Index podání barev: >92
- SDCM:< 5 nebo 3
- Teplota chromatičnosti: 2800–3000 / 3200–3500 / 4000–4500 / 5700–6000 K
- Vstupní napětí: 110/220–265 V AC, 50/60 Hz
- Deklarovaná životnost: >50.000 hodin
| Kód modelu | Příkon | Rozměry | Montážní otvor | Světelný tok | Technický list |
|---|---|---|---|---|---|
| HOYUWO-DL-7WW-02 | 7W±5% | Ø63*H69mm | Ø50-55mm | 650-770lm | Vyžádat technický list |
| HOYUWO-DL-10WW-02 | 10W±5% | Ø86*H74mm | Ø70-75mm | 950-1100lm | Vyžádat technický list |
| HOYUWO-DL-15WW-02 | 15W±5% | Ø110*H83mm | Ø90-95mm | 1400-1600lm | Vyžádat technický list |
| HOYUWO-DL-18WW-02 | 18W±5% | Ø110*H83mm | Ø90-95mm | 1700-1900lm | Vyžádat technický list |
- Stmívání: PWM / 0–10 V / DALI
- U volitelného napájení malým napětím ověřte v dokumentaci objednávané verze druh AC nebo DC a přesné jmenovité napětí. Zdroj i připojené součásti musí odpovídat této konfiguraci.
- Nouzová varianta: 30 % výkonu, uvedená doba 1, 2 nebo 3 hodiny
Kritéria výběru před objednávkou
Po dokončení stropu musí zůstat přístup k napájecímu zdroji a jeho připojení a zdroj musí být vyjímatelný. Vedle výšky tělesa proto ověříme prostor pro údržbu a kabeláž.
Pro koupelnu, toaletu nebo balkon nejprve ověříme montážní místo. Zmínka o bazénu neznamená, že lze svítidlo ponořit do vody nebo instalovat kdekoli v bazénovém prostoru.
Použijte způsob montáže uvedený pro zvolenou verzi svítidla. Při výběru optiky rozlišujte celkové osvětlení prostoru a zvýraznění konkrétních předmětů nebo ploch.
Podle výkresu modelu určíme místo upevnění a přístup k napájení. Montáž bude respektovat návod svítidla i konstrukční podmínky stropu.
Na co se vztahuje krytí této verze?
Pro dané místo instalace ověříme součásti zahrnuté do deklarovaného krytí IP a požadovaný způsob montáže. Vhodnost napájecího zdroje a připojení pro prostředí posoudíme samostatně.
Jak určit rozteč pro rovnoměrné osvětlení?
Nejprve určíme vzdálenost od osvětlované plochy a získáme fotometrický soubor zvolené optiky. Poté ověříme rovnoměrnost simulací nebo reprezentativní zkouškou na místě.
Které rozměry je třeba před objednávkou ověřit?
Výkres HOYUWO-DL-7WW-02 uvádí Ø63 × H69 mm. Rozměry porovnáme s montážní plochou a dodávanou verzí; nelze je vztáhnout na celou řadu.
Jak zvolit optiku tohoto downlightu?
Optiku zvolíme podle montážní vzdálenosti a osvětlované plochy. Úzký úhel světlo více soustředí; výsledek je však nutné ověřit světelnětechnickým výpočtem.
Je nouzové světlo stejné jako při běžném provozu?
Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.
Jaký systém stmívání objednat?
Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.
Přístupný text informací z obrázků
Obrázek 1 · Technické parametry
- Vnější rámeček a těleso lze oddělit pro usnadnění údržby a oprav.
Obrázek 2 · Montáž
- Zvedněte upevňovací pružiny
- Připravte montážní otvor podle výkresu
- Obrázek uvádí AC85-265; před připojením ověřte jednotku a požadavky dodaného modelu.
- Upevňovací pružina
- Vložte svítidlo do otvoru
