Výběr stupně IP svítidla podle podmínek působení
Samotné umístění svítidla uvnitř nebo venku nevysvětluje výběr IP. Nejprve určete způsob styku s prachem a vodou; poté kód čtěte společně s návodem. Tento průvodce zejména odděluje dočasné ponoření od trvalého používání pod vodou. IP popisuje ochranu krytu proti pevným tělesům a vodě; neshrnuje všechny parametry odolnosti vůči prostředí.
Co kód IP říká a jaké má meze
Prozkoumejte také: prachotěsná LED svítidla. Z IP nevyvozujte odolnost proti nárazu, výbuchu nebo chemikáliím. Stupeň pro ponoření nedokládá vhodnost pro každý způsob čištění. Základní tabulky níže vysvětlují stupně 0–6 pro pevná tělesa a 0–8 pro vodu; existuje také IPX9. IEC 60529 definuje ochranu proti pevným tělesům a vodě oddělenými číslicemi.

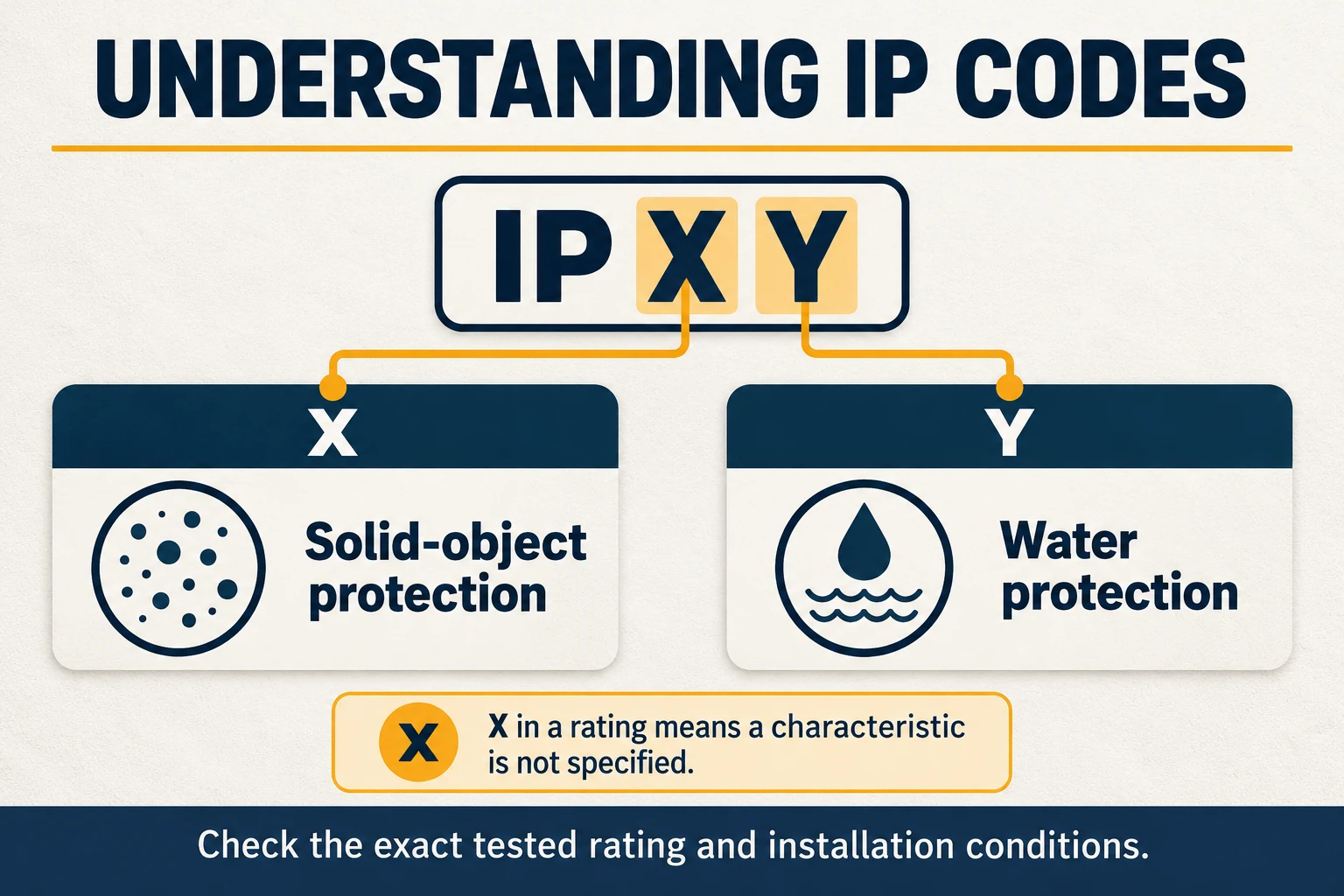

Popis obrázku a text
- Kód IP má dvě pozice ochrany; pokud vlastnost není určena, použije se v dané pozici X místo číslice. X neznamená totéž co nula.
- První pozice 0–6 nebo X: ochrana před přístupem k nebezpečným částem a vniknutím pevných cizích těles.
- Druhá pozice 0–9 nebo X: ochrana proti vniknutí vody. Rozmezí 0–8 ve starém obrázku je neúplné; IPX9 zahrnuje zkoušku vysokotlakým proudem vody o vysoké teplotě a samo nezajišťuje stupně pro ponoření ani další vodní proudy.
Zkoušky pevných těles a vody lze porovnat v následujících oddělených tabulkách:
První číslice: pevná tělesa a prach
První číslice označuje ochranu před přístupem k nebezpečným částem a vniknutím pevných těles. Některé stupně zahrnují také ochranu proti prachu.
| Číslice | Rozsah ochrany | Popis |
| 0 | Není deklarována ochrana proti pevným tělesům. | Bez ochrany |
| 1 | Ochrana proti pevným tělesům o průměru nejméně 50 mm | Ochrana proti tělesům nejméně 50 mm a přístupu hřbetem ruky. |
| 2 | Za zkušebních podmínek ochrana před přístupem prstem a pevnými tělesy o průměru nejméně 12,5 mm. | Ochrana proti pevným tělesům o průměru nejméně 12,5 mm |
| 3 | Ochrana proti pevným tělesům o průměru nejméně 2,5 mm | Brání přístupu nástrojem a vniknutí pevných těles nejméně 2,5 mm. |
| 4 | Ochrana proti pevným tělesům o průměru nejméně 1,0 mm | Chrání proti tělesům nejméně 1 mm; tato číslice není deklarací prachotěsnosti. |
| 5 | Ochrana proti prachu bez úplné těsnosti | Prach může vniknout, při příslušné zkoušce však nesmí jeho množství narušit provoz nebo bezpečnost. |
| 6 | Prachotěsnost | Prachotěsnost podle zkoušky. Údaj 100 % nepopisuje odolnost vůči všem ostatním vlivům. |
Druhá číslice: voda a zkušební podmínky
Druhá číslice označuje ochranu proti vodě v rozsahu příslušné zkoušky.
| Číslice | Rozsah ochrany | Popis zkoušky |
| 0 | Bez ochrany | Není deklarována ochrana proti vodě. |
| 1 | Ochrana proti svisle kapající vodě. | Svislé kapky za zkušebních podmínek nesmějí způsobit škodlivý účinek. |
| 2 | Ochrana proti svislým kapkám při naklonění krytu až o 15°. | Svisle kapající voda při naklonění krytu až o 15°. |
| 3 | Ochrana proti kropení vodou; neoznačuje ponoření. | Voda dopadající pod úhlem až 60° od svislice nesmí za zkušebních podmínek způsobit škodlivý účinek. |
| 4 | Ochrana proti stříkající vodě. | Voda stříkající ze všech směrů nesmí za zkušebních podmínek způsobit škodlivý účinek. |
| 5 | Ochrana proti tryskající vodě | Zkouška proudem vody po dobu závislou na metodě a rozměrech krytu, nejméně 3 minuty; nesmí vzniknout škodlivý účinek. |
| 6 | Ochrana proti intenzivně tryskající vodě. | Podle příslušné metody nejméně tříminutová zkouška silným proudem vody; nesmí vzniknout škodlivý účinek. |
| 7 | Ochrana při dočasném ponoření. | Zdroj zkoušku shrnuje jako 30 minut a 1 m. Přesné podmínky závisejí na metodě a rozměrech krytu; tyto hodnoty nepovolují trvalý provoz pod vodou. |
| 8 | Ochrana při dlouhodobém ponoření. | Hloubku, dobu a další podmínky musí určit výrobce. |
V interiéru může probíhat intenzivní čištění, zatímco venkovní místo může být chráněno před deštěm. Proto IP22, IP44, IP54, IP65, IP66, IP67 a IP68 nezařazujte pouze podle vnitřní či venkovní polohy. Vhodnost závisí na skutečném působení prostředí.
Popište konkrétní způsob styku s vodou
V poptávce rozlište déšť, přímé čištění, hromadění vody a ponoření. Doplňte montážní polohu a okolní podmínky. Samotné označení „venkovní“ nevysvětluje vlivy vyžadující různá ověření.
Jak vybrat IP pro LED svítidlo?
| Kód IP | Ochrana proti pevným tělesům | Ochrana proti vodě |
|---|---|---|
| IP20 | Ochrana proti pevným tělesům nejméně 12,5 mm a přístupu k nebezpečným částem definovanému zkouškou | Bez deklarované ochrany proti vodě |
| IP23 | Stejné jako IP2X | Voda dopadající pod úhlem až 60° od svislice |
| IP44 | Ochrana proti pevným tělesům nejméně 1 mm | Voda stříkající ze všech směrů |
| IP54 | Omezené vnikání prachu v neškodném množství | Voda stříkající ze všech směrů |
| IP65 | Prachotěsné | Tryskající voda |
| IP66 | Prachotěsné | Silné proudy vody |
| IP67 | Prachotěsné | Dočasné ponoření za standardních zkušebních podmínek |
| IP68 | Prachotěsné | Trvalé ponoření za podmínek stanovených výrobcem |
Spoje a krabice musí odpovídat celé soustavě. Deklarace ponoření neprokazuje absolvování zkoušky proudem vody. U IP68 ověřte dobu, hloubku a povolené použití; nestanovujte univerzální mez v metrech. U zapuštění do země, sauny, bazénu a koupelny zvlášť posuďte prostředí. IP není důkazem chemické, tepelné či korozní odolnosti ani odolnosti proti páře.
Rozsah ochrany svítidel IP22
Některé výrobky mohou mít IP22. Související skupina modelů: lištové osvětlení. Polohu nevybírejte jen proto, že je uvnitř. Stupeň popisuje zkušební ochranu proti pevným tělesům nejméně 12,5 mm a svislým kapkám při naklonění krytu až o 15°.
Rozsah ochrany svítidel IP54
Před použitím IP54 ověřte polohu a působení prostředí. Spojuje ochranu proti prachu a stříkající vodě; není zcela prachotěsný. Automaticky nezajišťuje vhodnost pro každý balkon, kuchyň nebo koupelnu.
Rozsah ochrany svítidel IP65

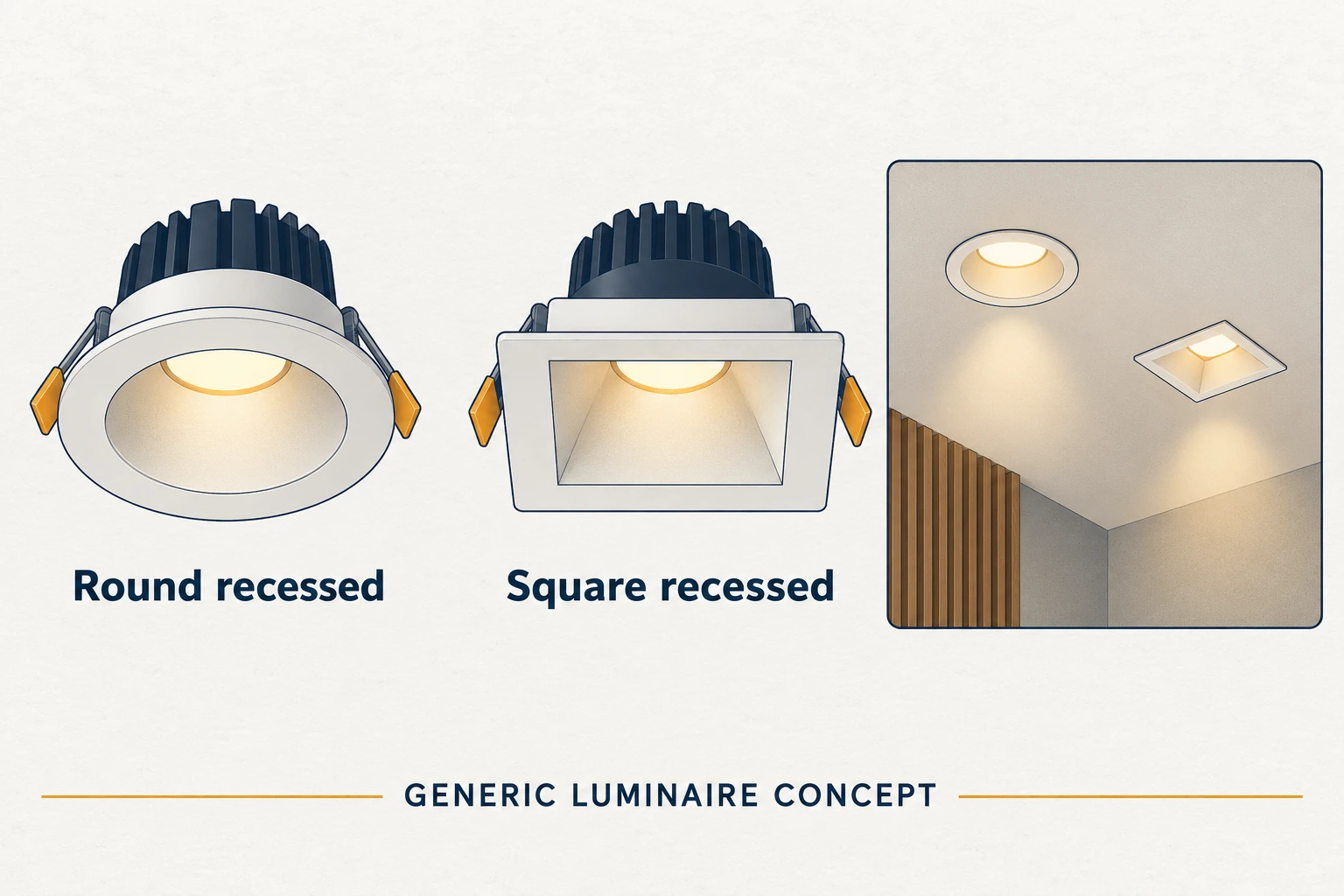

Související skupina výrobků: downlight do koupelny a Osvětlení komunikací. IP65 označuje prachotěsnost a ochranu proti tryskající vodě; za vhodných podmínek může být užitečné venku nebo při čištění. Neprokazuje ochranu proti výbuchu. Chemický závod nebo důl mohou vyžadovat zvláštní posouzení a dokumentaci.
Rozsah ochrany svítidel IP66
IP66 nepovažujte za povolení používat výrobek pod vodou. Týká se intenzivně tryskající vody; může se vyskytovat u světlometů nebo těchto výrobků: venkovní zapuštěná svítidla.
IP67: dočasné ponoření
U svítidel zapuštěných do země ověřte připojení, odvodnění a montáž. IP67 zahrnuje zkouškou stanovené dočasné ponoření; automaticky neschvaluje trvalý provoz pod vodou. Vyšší IP není univerzální zárukou životnosti.
IP68: deklarované podmínky ponoření
Související skupina výrobků: řešení bazénového osvětlení. Soustavu nepovažujte za vhodnou pouze kvůli nerezové oceli 304 nebo napájení 12/24 V AC/DC; jde o příklady zdroje. U IP68 ověřte výrobcem povolené použití, teplotu, hloubku a podmínky dlouhodobého ponoření.
Svítidlo, spoje a příslušenství ověřte společně
Vybírejte podle působení prostředí a zachovejte ochranu příslušenství i spojů. Nevyžadujte IP54 v každém interiéru a nepovažujte IP65–IP66 za dostatečné ve všech venkovních prostorech. Při ponoření posuzujte IP68 s deklarovanými podmínkami použití.
V poptávce modelu popište montážní polohu, prach a styk s vodou.
Po otevření svítidla nebo výměně příslušenství zkontrolujte těsnění, kryt a spoje podle pokynů. Uchovejte povolené kódy náhradních dílů; deklarace tělesa nevyváží nekompatibilní spoj.
IPX9 nenahrazuje ostatní zkoušky vodou
IPX9 přidané změnou IEC 60529 z roku 2013 je rozsah zkoušky vysokotlakým proudem horké vody. Samotné IPX9 neprokazuje splnění podmínek IPX5, IPX6, IPX7 ani IPX8. Při více druzích působení musí být příslušné stupně doloženy společně. Zkoušky se provádějí sladkou vodou; čisticí chemikálie vyžadují samostatné posouzení. Zdroj: IEC 60529:1989/AMD2:2013.
Označení X nezaměňujte s nulou
X v kódu IP znamená, že příslušná číslice není uvedena; samo neznamená nulovou úroveň ani úplnou ochranu. Například z výrobku s deklarovanou pouze vodní ochranou nelze odvodit ochranu proti pevným tělesům. V objednávce výslovně uveďte oba potřebné druhy ochrany a skutečné montážní podmínky.
Deklarovanou ochranu spojte se skutečným působením prostředí. Před objednáním popište prach, čisticí prostředek, přístup a způsob styku s vodou: kapky, déšť hnaný větrem, mytí, hromadění nebo ponoření. Ověřte kompatibilitu svítidla s příslušenstvím; nevhodná krabice nebo kabel ovlivní celou soustavu. Uchovejte dokumenty pro kontrolu krytů a těsnění podle návodu při údržbě.
