Venkovní stropní svítidla BD-R ve třech tvarech
Při obnově osvětlení vstupu, fasády nebo společného prostoru ověřte rozměry, upevnění a kabelový vstup stávajícího svítidla. BD-R se podle verze montuje na stěnu nebo strop. Řada nabízí kruhové, oválné a čtvercové tvary uváděné v rozměrech 220 a 275 mm. Protože popis uvádí černou a šedou a seznam materiálů také bílou, potvrďte povrch v objednávce. Potřebujete-li jiný tvar, porovnejte také tuto skupinu: Downlighty s krytím IP65.
| Objednací model | Příkon | Tvar | Rozměry | Světelný tok | Technický list |
| HOYUWO-BD-12WR | 12W | kruhový | Ø220*H90mm | 1000-1100lm | Vyžádat technický list |
| HOYUWO-BD-15WR | 15W | kruhový | Ø220*H90mm | 1350-1500lm | Vyžádat technický list |
| HOYUWO-BD-18WR | 18W | kruhový | Ø275*H110mm | 1650-1700lm | Vyžádat technický list |
| HOYUWO-BD-24WR | 24W | kruhový | Ø275*H110mm | 2250-2400lm | Vyžádat technický list |
| HOYUWO-BD-12WF | 12W | Oválný | L225*W180*H90mm | 1100-1200lm | Vyžádat technický list |
| HOYUWO-BD-18WF | 18WF (označení ve zdroji je nutné potvrdit) | Oválný | L275*W185*H100mm | 1700-1900lm | Vyžádat technický list |
| HOYUWO-BD-12WG | 12W | čtvercový | L220*W135*H70mm | 1000-1100lm | Vyžádat technický list |
| HOYUWO-BD-18WRG | 18W | čtvercový | L275*W180*H90mm | 1600-1700lm | Vyžádat technický list |
- Nízké napětí DC12V/DC24V/DC36V/DC48V/60V
- Fotobuňka pro provoz od soumraku do úsvitu
- PIR / pohybový senzor
- Stmívání Triac
- Modul nouzového osvětlení: 3 W, deklarovaná doba provozu 1 hodina
Kritéria výběru před objednávkou
V pobřežních oblastech nebo na plochách zavlažovaných upravenou vodou nezaložíme výběr pouze na IP. Popíšeme podmínky expozice a vyžádáme údaje dokládající vhodnost povlaku a materiálů.
Připojení naplánujeme se zachováním servisního přístupu. Počítáme také s vyjmutím svítidla bez poškození rostlin, podloží nebo povrchové úpravy.
- balkon
- Vnější stěna budovy
- výtah
Tento model lze zvažovat pro zahradu nebo jiné venkovní plochy v mezích deklarované montáže a ochrany. Ověřte provozní podmínky a pozdější servisní přístup.
Při vypnutém napájení sejmeme kryt a základnu upevníme vhodnými spojovacími prvky na stěnu nebo strop. Protože zdroj uvádí různá napětí, napájecí zdroj připojíme pouze k napájení povolenému na jeho štítku. Při zavírání krytu podle návodu zachováme správné usazení těsnění.
Při montáži zkontrolujeme kotvení, průchod kabelu a uzavření spoje. Zachováme servisní přístup a svítidlo nasměrujeme podle požadovaného účinku a návodu.
Které rozměry je třeba před objednávkou ověřit?
Při výměně uvedeme rozměry stávajícího svítidla; podobný příkon neznamená stejné rozměry. Ověříme kotvení, kabelové vstupy a vnější díly. Výkres HOYUWO-BD-12WR uvádí Ø220 × H90 mm. Protože jiné modely se mohou lišit, porovnáme tyto rozměry s montážním povrchem a objednanou verzí.
Jak zvolit polohu tohoto venkovního svítidla?
Nejprve určíme povrch nebo předmět ke zvýraznění. Podle něj posoudíme geometrii a rozložení světla a na zvoleném místě ověříme upevnění a ochranu připojení.
Je nouzové světlo stejné jako při běžném provozu?
Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.
Jaký systém stmívání objednat?
Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.
Přístupný text informací z obrázků

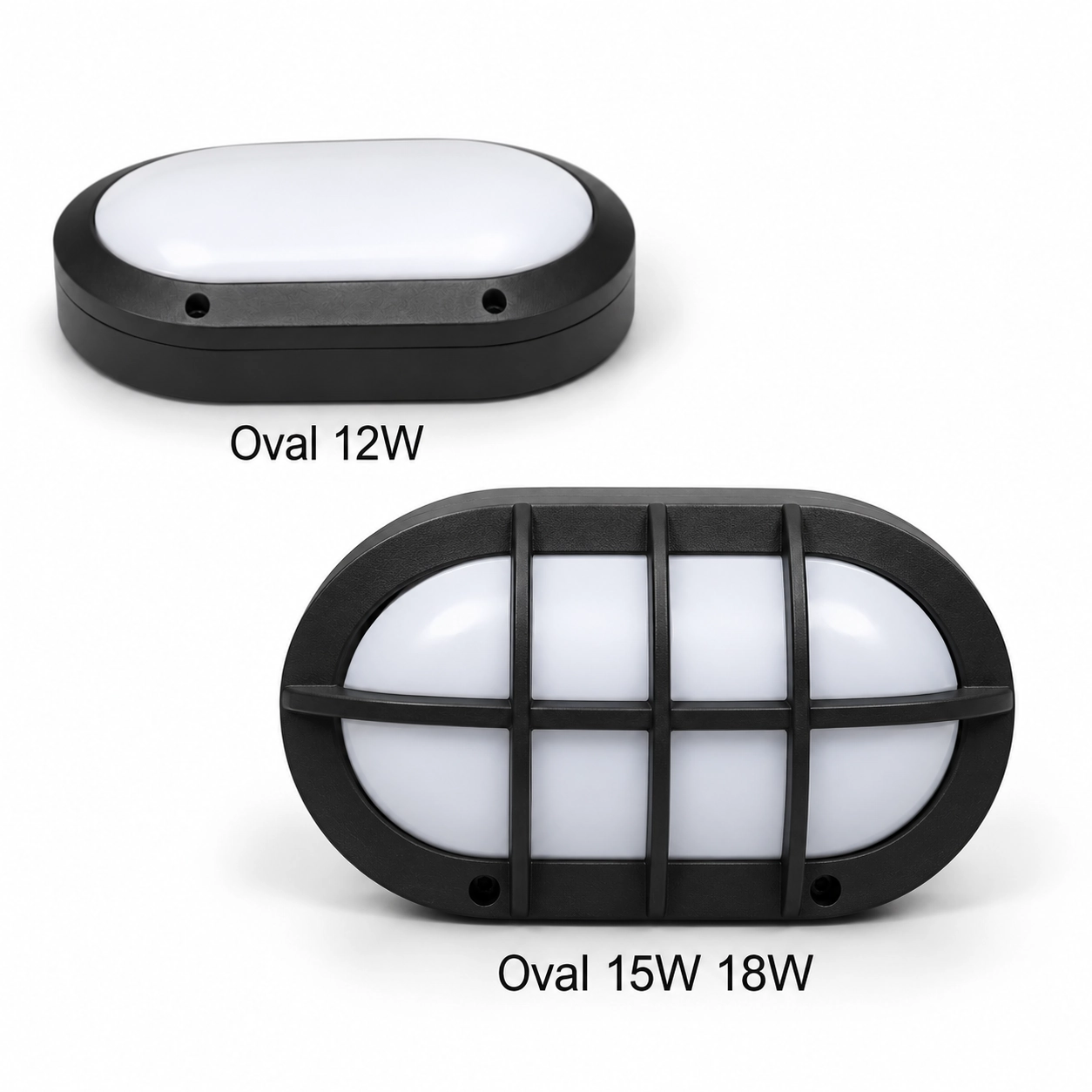

Obrázek 1 · Technické parametry
- Oválné 15 / 18 W
- Oválné 12 W

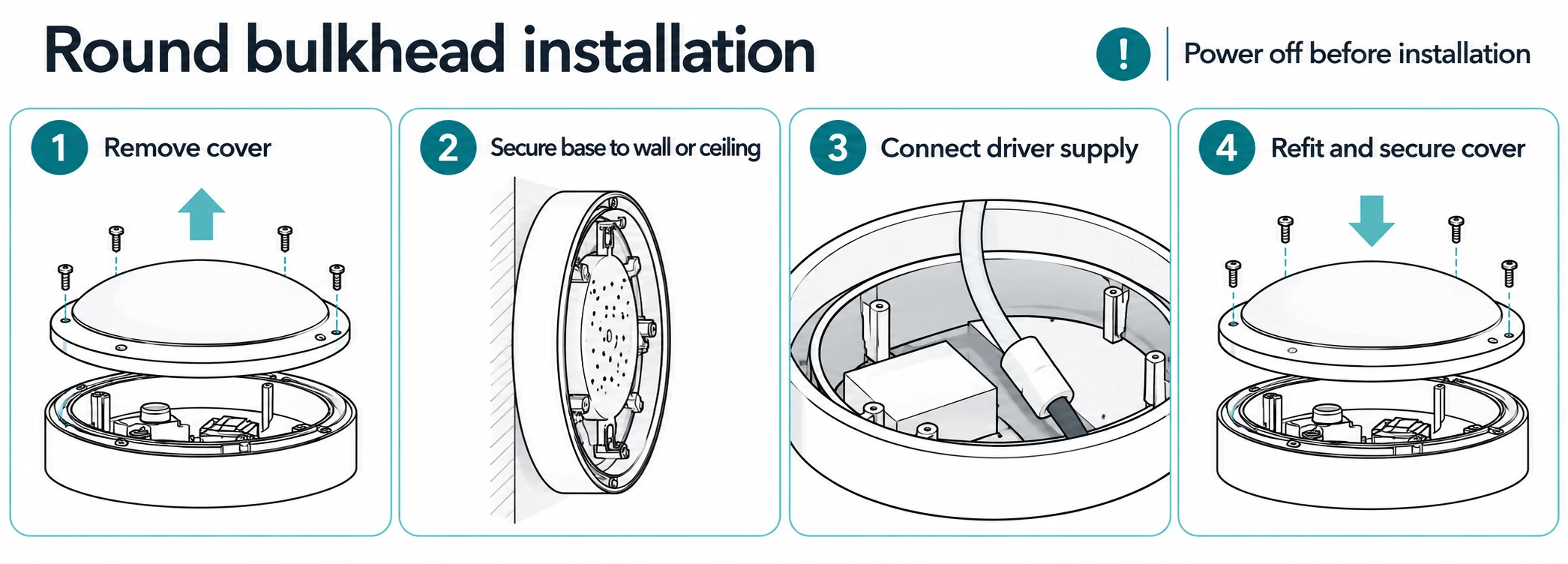

Obrázek 2 · Montáž
- 1. Při vypnutém napájení otevřete kryt.
- 2. Přišroubujte těleso na stěnu nebo strop.
- 3. Vodiče zdroje připojte k napětí povolenému na štítku; zdrojové schéma je označeno 110/220 V AC.
- 4. Uzavřete kryt podle návodu a zkontrolujte montáž.
