Návrh osvětlení kanceláře: úkol, obrazovka a řízení společně

Posouzení kancelářského světla nekončí vzhledem stropu. Při české rekonstrukci definujte pracovní místa, denní světlo a provozní dobu; poté plánujte společně strop, nábytek a ovládání. Ověřte, že se scénáře čtení, práce s obrazovkou a jednání vzájemně nenarušují. Výběrová dokumentace má společně zahrnovat měřitelné úrovně, zrakový komfort a přístup pro údržbu.

Při výpočtu úspor porovnávejte stejnou světelnou službu. Zaznamenejte stávající instalaci, celkový příkon, provozní dobu a řízení; energii, údržbu a tarif posuzujte odděleně. Očekávání až 80 % ze zdroje není závazkem pro tuto kancelář.

Průvodce uspořádává přípravu modernizace od pracovních ploch po výběr svítidel. Otázky využijte k upřesnění rozsahu projektu s provozním vedoucím a realizačním odborníkem.

Vyzkoušejte jedno pracoviště a potom řešení opakujte

Vzorek osaďte s konečnou orientací stolu a monitoru. Čtení, klávesnici a videohovor posuďte z běžných poloh; sledujte také denní světlo během pracovní doby. Záznam zkoušky ukáže, co opakovat a kde je nutná místní úprava.

Místní pracovní podmínky spojte se seznamem úkolů

Jako zahraniční příklad slouží na webu tureckého ministerstva zdravotnictví zveřejněný text předpisu o budovách pracovišť a jejich příslušenství, který řeší využívání denního světla a vhodné umělé osvětlení při jeho nedostatku. Uvádí také nouzové osvětlení se samostatným zdrojem energie tam, kde výpadek světla představuje riziko. Tento turecký předpis není českým požadavkem. Technický garant musí v projektu ověřit aktuální místní předpisy a rozsah příslušné normy; staré zahraniční tabulky toto posouzení nenahrazují.

Určete úkol světla v každé kancelářské zóně

Činnost v každé zóně ovlivňuje potřebnou úroveň a vzhled světla. Denní a elektrické světlo posuzujte společně; místo stejného řešení pro celou kancelář promítněte do návrhu rozdíly úkolů.

Recepce: možnosti lištových reflektorů a LED pásků

V recepci jsou současně důležité orientace návštěvníka a práce přijímajícího personálu. Nad celkovým světlem lze zvýraznit označení nebo stěnu; zdroj nesměrujte na čekající ani pracovníka. Lištu, pásek a downlight vybírejte podle úkolu; jejich společné použití není povinné.

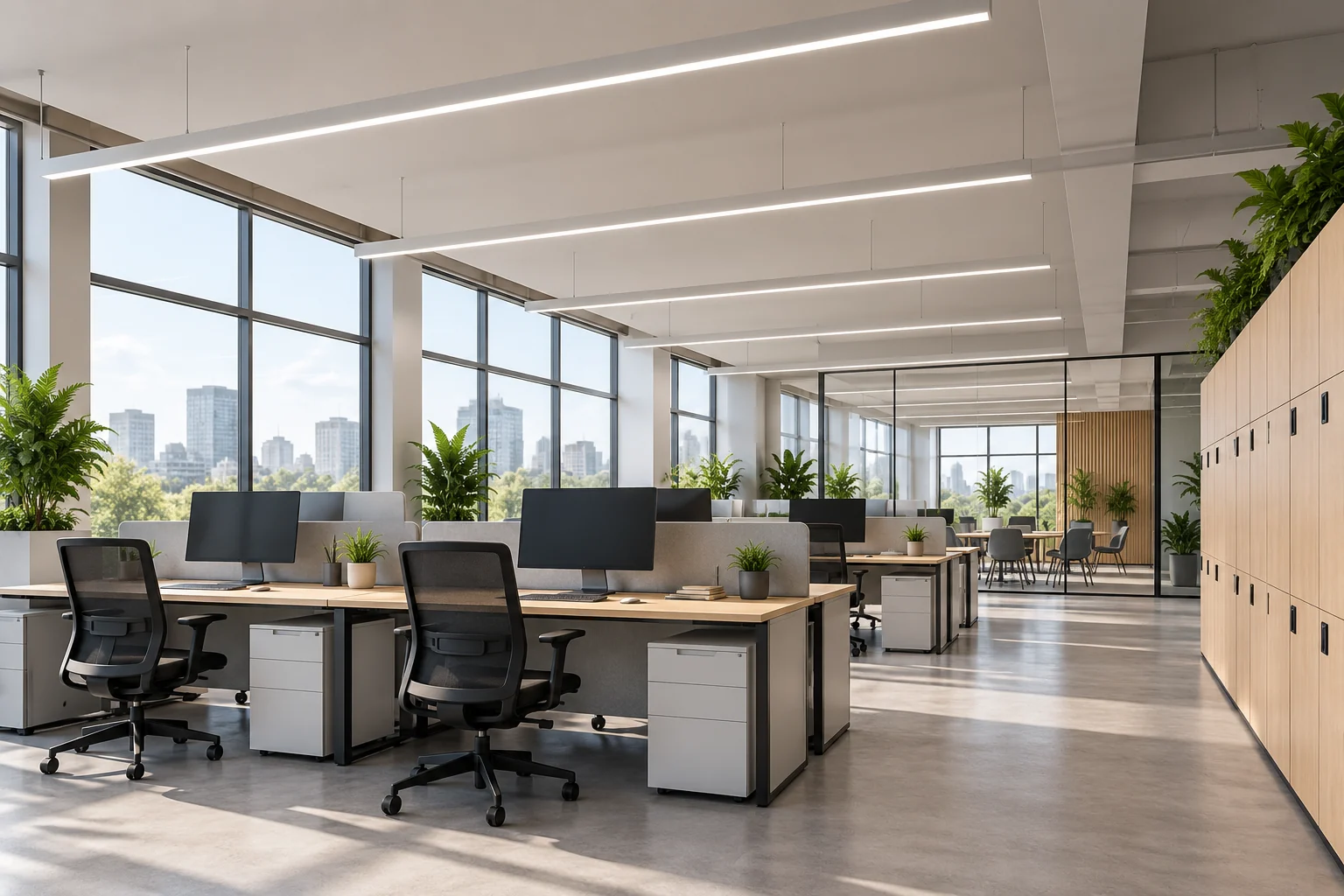

Pracoviště: panel, downlight nebo lineární svítidlo

Panel, lineární svítidlo a downlight kombinujte pouze s jasnou funkcí. Zohledněte sdílené stoly, průchody a budoucí uspořádání. Pravidelná stropní mřížka sama nedokládá rovnoměrnost ani práci bez odrazů. Konečnou polohu určete podle směru stolu a monitoru.

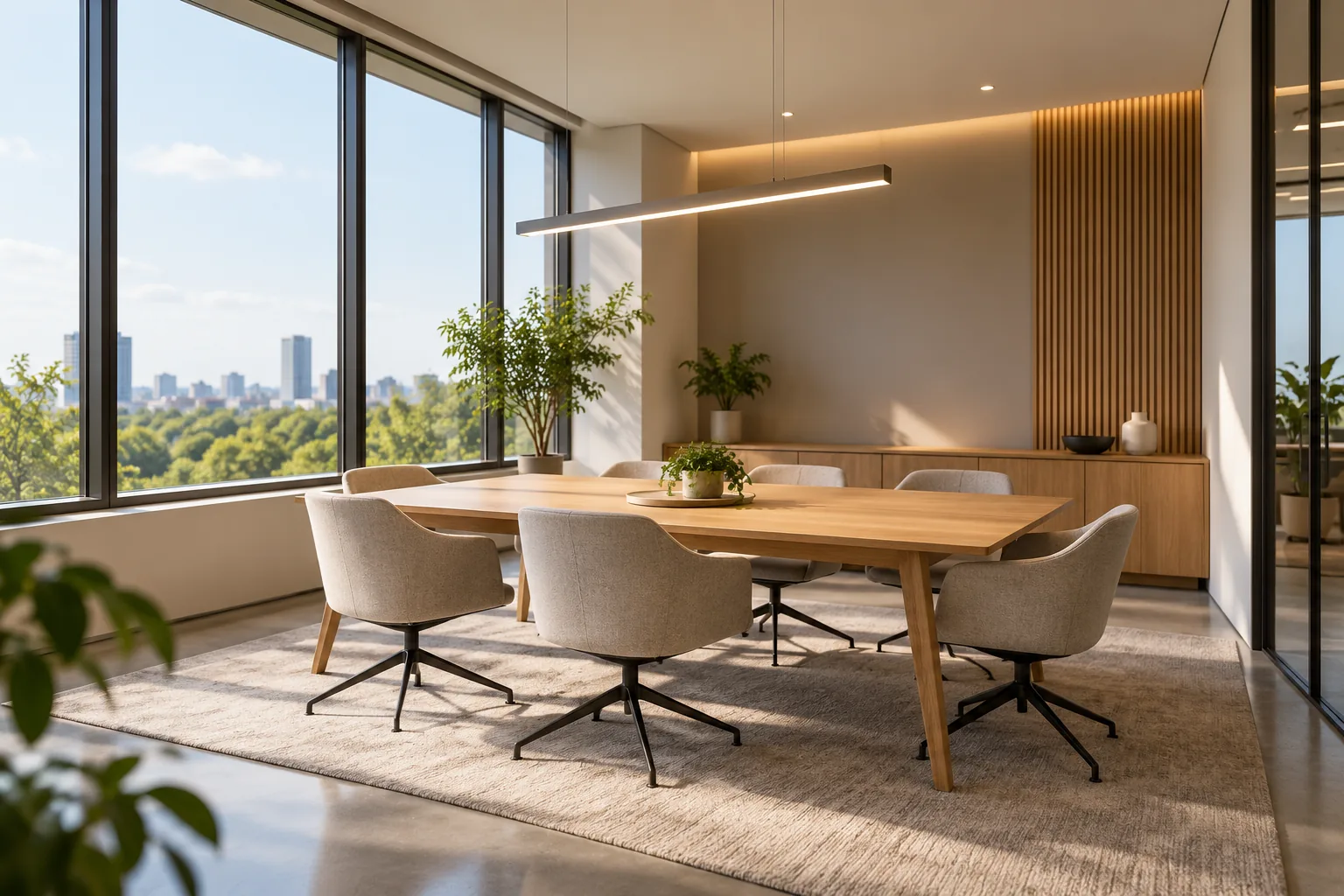

Jednací místnost: možnosti downlightů a reflektorů

Připravte scénáře, které personál snadno mění. Při videokonferenci posuďte světlo na tváři a vzhled pozadí. Výrobek typu downlight s hlubokou optikou může vytvořit místní akcent; pro prezentaci není vždy nutný. Rozhovor, čtení dokumentů, prezentaci a videohovor vyzkoušejte jako samostatné situace.

Chodba: LED downlight a detekce pohybu

Ověřte rozdíly jasů při přechodu z chodby do vstupu a pracovních prostor. Dobu detekce a rozsvícení nastavte podle skutečného pohybu. Nouzové osvětlení řešte samostatně. Prioritou je orientace a vizuální návaznost podél trasy.

Před objednávkou pro celou kancelář posuďte s výkresem vzorek nebo reprezentativní zónu. Je užitečné vidět povrchy, odrazy a reakci na stmívání v době, kdy lze řešení ještě změnit.

Pět kontrol kancelářského návrhu

Využívejte denní světlo bez oslnění

U každého úkolu posuzujte denní světlo společně s elektrickým. Naplánujte také vhodné řízení slunečního světla a odrazů.

Pokles příznaků o 84 % ve studii připisované Cornellu ani americké studie spánku neslibujte jako výsledek této kanceláře. Bez uvedení vzorku, metody a podmínek takový závěr nelze udělat. V návrhu se soustřeďte na využitelné světlo, regulaci slunce a zrakové úkoly.

Stoly a společné prostory plánujte s orientací fasády, klimatem, stíněním a sousedními stavbami. Tyto podmínky určují příspěvek denního světla. Přiblížení člověka ke skleněné fasádě jej nesmí vystavit přímému slunci nebo odrazům.

Povrchy a monitory porovnávejte podle vizuální soudržnosti a preferencí odpovídajících úkolu. Přirozené světlo se mění s časem a počasím; jediná CCT je celé nereprodukuje. Ani podobný vzhled neznamená vždy nejlepší volbu.

Snížení umělého světla podle denního příspěvku může omezit spotřebu. Při regulaci však musí zůstat zachovány potřebné podmínky každého pracoviště.

Dostatečná osvětlenost:

Před stanovením úrovně definujte úkol a měřicí rovinu. Hodnota 500 lx pro čtení, psaní a práci s daty ve španělském technickém průvodci IDAE je zde zahraničním referenčním příkladem. Ani 300 lx nepředstavuje univerzální dolní mez všech českých kanceláří. Osvětlenost vyjadřuje vztah toku dopadajícího na plochu k její velikosti a měří se v lx.

Zdroj rozlišuje dva poměry: 0,7 pro minimální/průměrnou osvětlenost celkové plochy a 0,5 pro okolí pracovní roviny. Čtěte je v rámci původního dokumentu a projektového kritéria; nepovažujte je za univerzální limity.

V příkladu kombinace celkového a místního světla uvádí zdroj průměr nepracovní oblasti alespoň polovinu pracovní oblasti a nejméně 200 lx. Před použitím v kanceláři ověřte rozsah této reference.

Zdroj uvádí poměr nejvýše 5:1 mezi pracovištěm a sousední chodbou a alespoň 150 lx v méně osvětlené oblasti. Jde o popsaný příklad kontrastu, nikoli návod místního předpisu. Náhlé přechody jasů posuzujte při skutečném používání.

Tabulka ukazuje zdrojové úrovně a poměry ke kontrole technickým odborníkem. Nenahrazuje specifikaci podle úkolu ani posouzení okolí úkolu v českém projektu.

Zóna	Referenční rovina a výška	Osvětlenost (lx)	UGR	Ra
Běžná kancelář	Rovina 0,75 m	300	19	80
Kancelář: druhé zdrojové uspořádání	Rovina 0,75 m	500	19	80
konferenční sál	Jednací stůl: 0,75 m	300	19	80
Recepce	Rovina 0,75 m	300	—	80
Pracovní stanoviště	Rovina 0,75 m	300	22	80
Projekční místnost	Rovinu a výšku ověřit podle projektu	500	19	80
Zpracování dokumentů a kopírování	Rovina 0,75 m	300	—	80
Archiv	Rovina 0,75 m	200	—	80

Posuďte zdrojové parametry kancelářského osvětlení.

V projektu ověřte místní stavební a energetické podmínky použitelné pro kancelář.

Omezení oslnění:

Při výběru výrobku typu svítidlo s omezením oslněníposuzujte společně polohu, okno, monitor a podmínky výpočtu UGR místnosti. Nepohodlí nebo obtížné vidění vyžadují nové posouzení návrhu; nedokládají trvalé poškození očí běžným kancelářským světlem.

Následující obrázek pomáhá rozpoznat přístupy k omezení oslnění.

Popis obrázku a text

• Přístupy ke snížení oslnění na obrázku:
• Rozložení: omezení svítivosti v úhlech, které mohou rušit.
• Tok: omezení vyzařování; podle úkolu nové posouzení počtu svítidel.
• Povrch: rovnoměrnější rozložení jasu při zachování celkového toku.
• Poloha: omezení oslnění v pracovním prostoru vhodným rozmístěním.

Podmínky údržby:

Čištění, náhradní díly a přístup vyřešte během návrhu. Záruční podmínky přesného modelu ověřte u HOYUWO LED ; obchodní údaj pěti let nepřijímejte automaticky. Sledujte dokumentaci a plán údržby, nikoli jen absenci negativních recenzí.

Zkouška osvětlení:

Před schválením porovnejte cíle se simulací nebo vzorkem. Realizačnímu týmu předejte jasný montážní výkres a související dokumenty.

Po montáži ověřte výsledek a potřebná nastavení dokončete podle skutečného používání.

Řady svítidel pro kancelář

Odraz na obrazovce nebo přímé slunce z okna se nesnažte kompenzovat větším množstvím umělého světla. Dostatečné množství světla samo neznamená pohodlnou práci. Denní a elektrické světlo koordinujte podle úkolu.

Elektrická svítidla doplňují denní světlo. Následující tři stropní řady pomáhají porovnat běžná kancelářská řešení.

Tyto příklady svítidel porovnejte společně pro komerční kancelář.

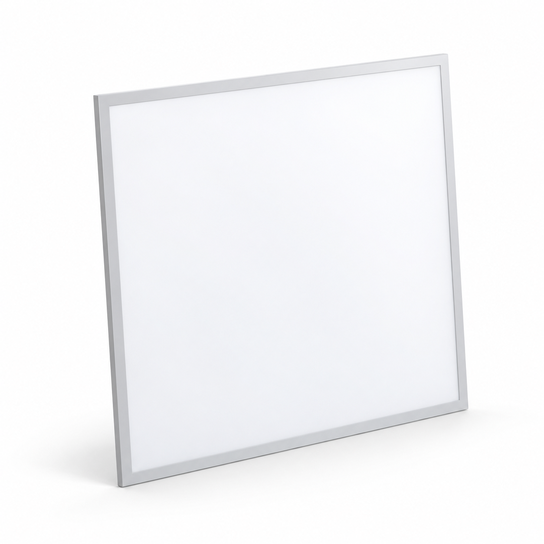

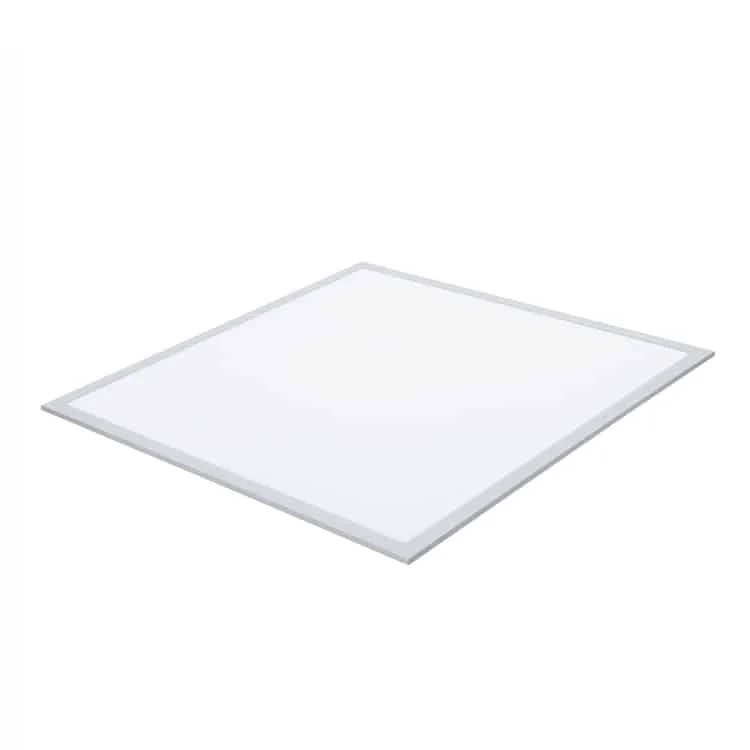

LED panel

Při náhradě zářivky nejprve posuďte rozměry, upevnění, rozložení, tok a oslnění. Široká světelná plocha panelu může být vhodná pro modulární strop; mechanická kompatibilita nezaručuje stejný světelný výsledek.

Při výběru výrobku LED panel ověřte skutečné rozměry dříve než obchodní název. Posuďte osazení čtvercového, obdélníkového nebo zvláštního tvaru do stropu. Rozměry seznamu nenahrazují výkres výrobku.

• Čtverec: obchodní formát panelu 2 × 2
• Obdélník: obchodní formát panelu 1 × 4
• Obdélník: obchodní formát panelu 2 × 4

Po upřesnění montáže a rozměrů panelu porovnejte světelnou konstrukci s potřebným rozložením. Vejít se do stropu je pouze prvním krokem výběru.

U panelu s bočním podsvícením jsou LED po obvodu a světlovod uspořádává vyzařování. Příklad 9 mm není tloušťkou každého modelu. Rovnoměrnost a náklady posuzujte podle skutečných materiálů a konstrukce; celé provedení neoznačujte za nekvalitní.

U panelu s přímým podsvícením jsou LED za difuzorem. Porovnejte tepelné chování a údaje kompletního výrobku. Toto uspořádání může pomoci výrobě a rozložení; nezaručuje však nulové žloutnutí po celou životnost.

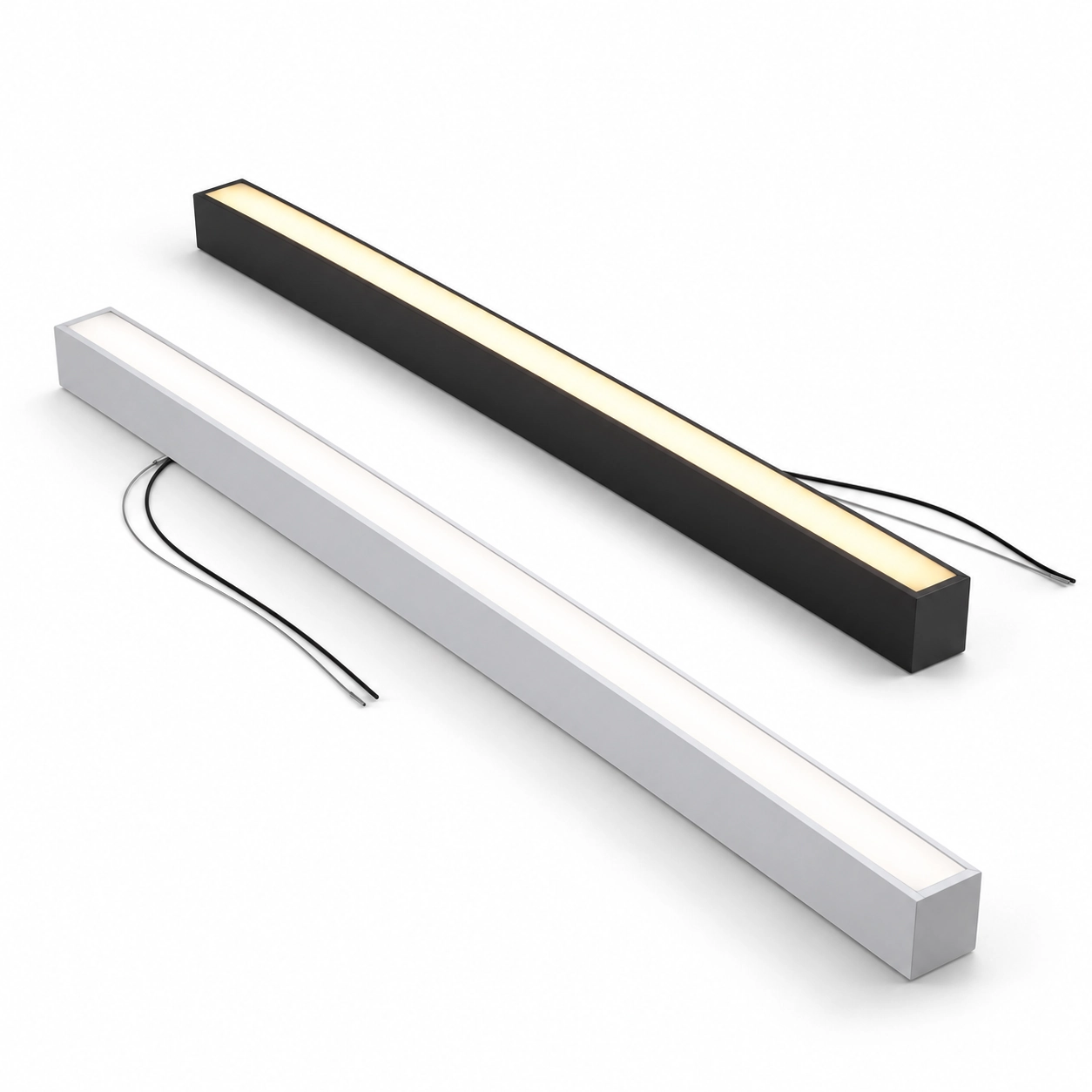

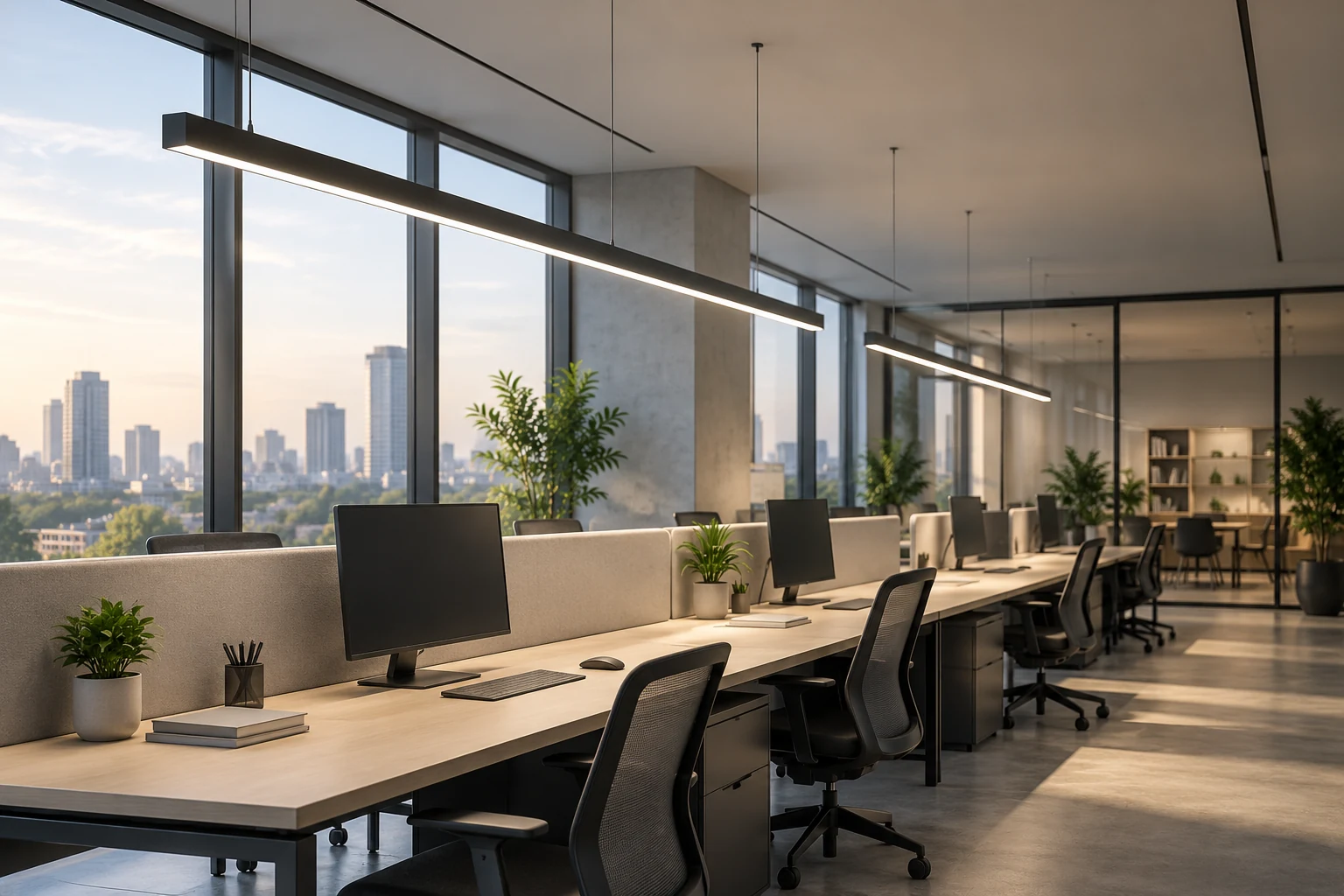

Svítidlo: LED lineární závěsné

Souvislou linii vztahujte k rozložení potřebnému na stolech. Při spojování částí dodržujte povolené délky a spoje. Podle uživatele ověřte také výšku, upevnění a napájení. Za těchto podmínek lze závěsné lineární osvětlení posoudit pro uspořádání pracovišť bez závislosti na dutině podhledu.

Při výběru mezi závěsným, přisazeným a zapuštěným provedením společně posuďte účinek, údržbu a stávající konstrukci.Zapuštěné lineární osvětlení je další možností, dovoluje-li přesný model příslušnou montáž.

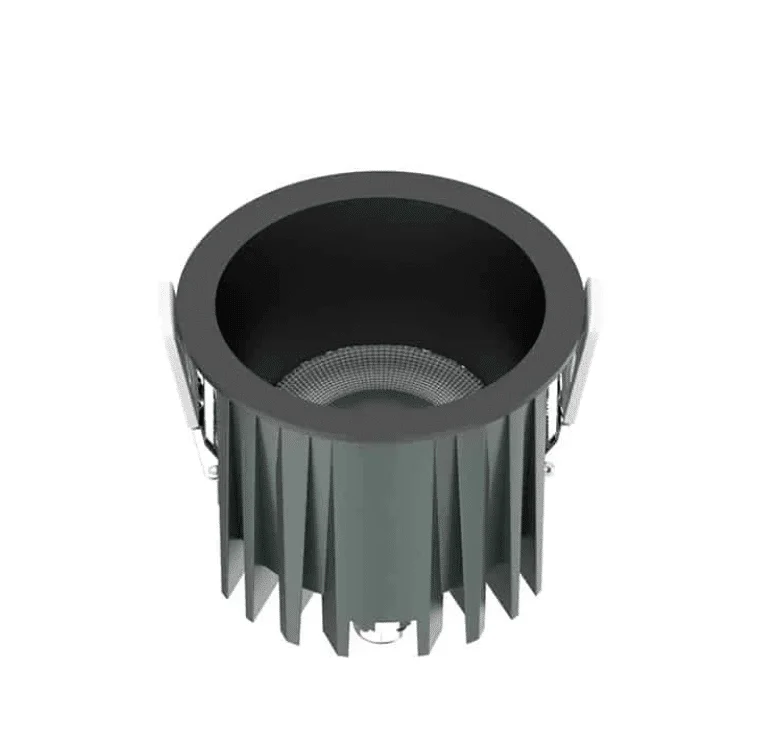

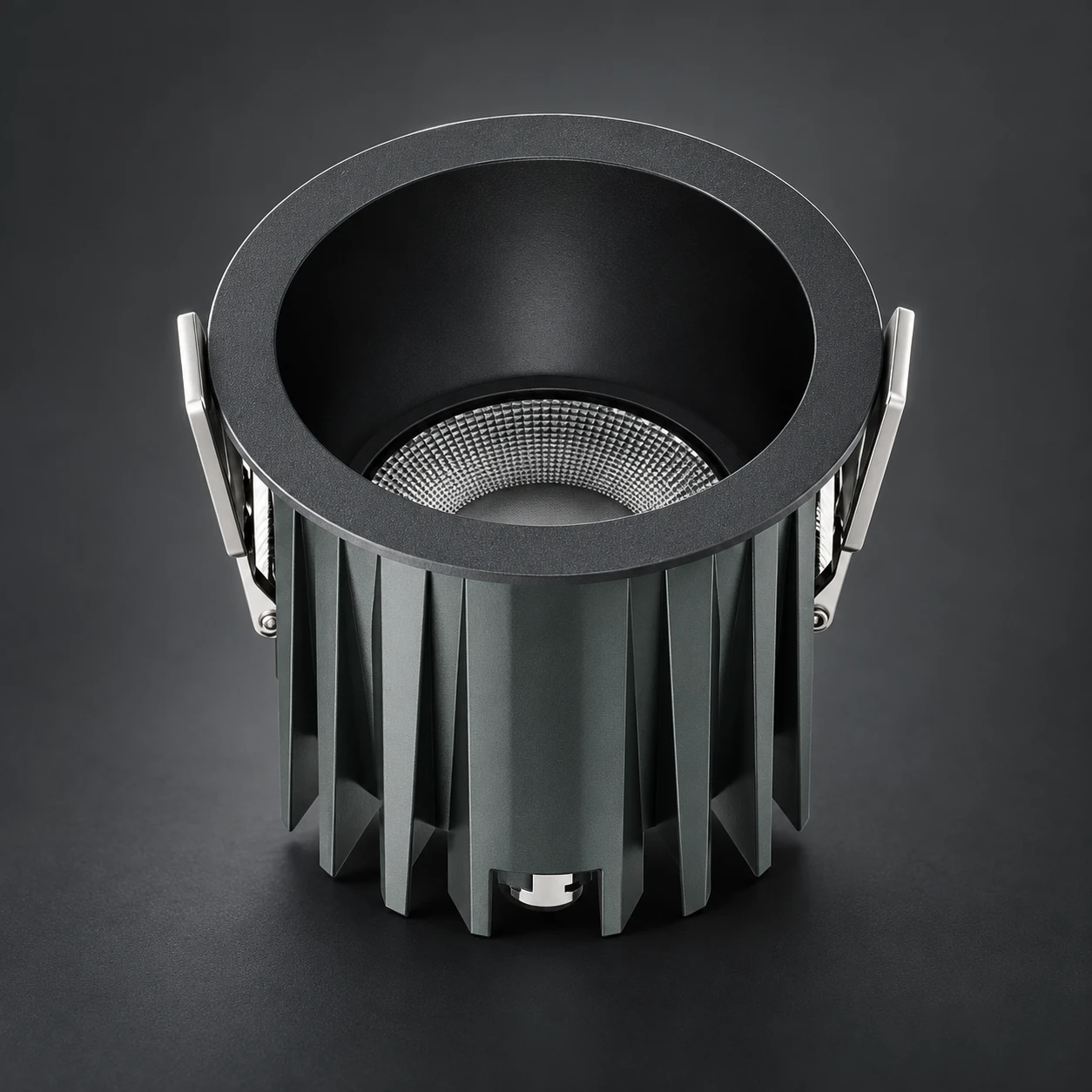

Osvětlení zapuštěné do stropu kanceláře

Nepředpokládejte stejný svazek u všech downlightů; podle optiky mohou poskytovat celkové nebo akcentové světlo. Mezi zapuštěné možnosti patří panel, lineární systém a LED downlighty . Viditelný povrch i rozložení se mění podle modelu; zapuštěné provedení může omezit vizuální přítomnost ve stropě.

V čekací nebo čtecí části může downlight doplnit celkové světlo. Ověřte, že nevytváří stín na textu ani intenzivní zdroj v pohledu uživatele.

V projektu je směrovatelný zapuštěný downlightodůvodněný, pokud zvýrazní stěnu nebo oblast neřešenou celkovým světlem. Nepřidávejte jej automaticky a nesměrujte na monitor ani pracovní místo.

Jakou teplotu chromatičnosti vybrat pro kancelář?

Vybrané hodnoty teploty chromatičnosti vyzkoušejte se vzorky materiálů a denním světlem. Zdrojové rozmezí 4000–5000 K nezaručuje vyšší produktivitu ani menší únavu. U současně viditelných svítidel usilujte o konzistentní vzhled.

Administrativní kanceláře	Příklady teploty chromatičnosti pro kancelář
Běžné pracovní prostory	4000-4500K
Jednací a konferenční prostor	4000-4500K
Recepce a vstupní hala	4000-5000K
Odpočinkové zóny	3000-3500K
Chodba	3000-4000K

Platí americké reference přímo pro českou kancelář?

Informace na odkazu OSHA se vztahují k USA. Hodnota 5 foot-candle uvedená pro některé práce není návrhovým výpočtem české kanceláře. Určete úkol a použitelné místní podmínky a použité kritérium dokumentujte.

Jaké světelné řešení je pro kancelář nejvhodnější?

Při modernizaci na LED porovnejte řízení a komfort společně se spotřebou, tokem a rozložením. Úsporná nebo stmívatelná varianta je přínosná, odpovídá-li skutečnému použití. O náhradě zářivky nerozhoduje pouze druh světelného zdroje.

Kolik svítidel použít v kanceláři?

Rozmezí zdroje připisovaná IES je nutné číst jako příklady. Hodnota 1 fc odpovídá přibližně 10,76 lx; zaokrouhlené převody zdroje nejsou českými předpisy. Počet svítidel vyžaduje skutečnou geometrii a fotometrický výpočet.

Nejprve oddělte zdrojové příklady celkového kancelářského světla.

Pro otevřenou kancelář zdroj uvádí okolní světlo 30–50 fc a přibližně 300–500 lx; jde o zaokrouhlené příklady.

Příklad samostatné kanceláře uvádí pro okolí 300–500 lx, přibližně 30–50 fc. Je nutné jej porovnat se skutečným úkolem.

Poté samostatně určete rovinu každé činnosti.

Pro pracovní rovinu čtecí oblasti je uveden příklad 500–750 lx a zaokrouhlených 50–75 fc.

Pro psaní nebo práci s klávesnicí zdroj vztahuje příklad 300–500 lx, přibližně 30–50 fc, k pracovní rovině.

U monitoru neoddělujte osvětlení stolu od odrazů a kontrastu. Zdrojový příklad uvádí 300–500 lx a přibližně 30–50 fc.

Při jednání zohledněte také čtení dokumentů. Pro celkové prostředí zdroj nabízí příklad přibližně 300–500 lx nebo 30–50 fc.

Příklad recepce a vstupní haly uvádí 200–300 lx a zaokrouhlený ekvivalent přibližně 20–30 fc.

Příklad chodby a průchodu uvádí okolní světlo přibližně 50–100 lx nebo zaokrouhlených 5–10 fc.

Jak zmírnit rušení příliš intenzivním světlem?

Nejprve určete, zda zdrojem je okno, svítidlo nebo odraz. Polohu, clonění a řízení upravte v mezích projektu. Stolní lampa může podpořit některé úkoly; neřeší každé rušení. Používejte pouze kompatibilní difuzory a příslušenství, které nenaruší teplo, bezpečnost a tok.

Jak posoudit denní světlo v kanceláři?

Dovoluje-li to budova, využívejte světlo z oken a regulujte přímé slunce i odrazy. Při změně počasí nebo času zajistěte dostatečné pracovní světlo. Příspěvek denního světla neprezentujte jako záruku zdraví nebo výkonnosti.

Jaké problémy kancelářského osvětlení jsou běžné?

• Oslnění a zraková únava
• Rozdíly teploty chromatičnosti nebo podání barev
• Míhání světla
• Nerovnoměrné osvětlení
• Kompatibilita se stmíváním

Čidlo denního světla nastavte s konečným nábytkem

V modelové české otevřené kanceláři se může světlo snímané čidlem lišit od světla na stole ve vnitřní řadě. Po osazení skříní, příček a žaluzií vyzkoušejte reakci řízení v každé pracovní zóně. Práh čidla nenastavujte jen podle místa u okna. Personálu vysvětlete dočasný ruční zásah i návrat k automatickému režimu.

Jak posoudit dodavatele kancelářského LED osvětlení?

1. Pro přesný výrobek dodávaný do Česka ověřte příslušné doklady shody. Označení CE a jiné certifikace patří do různých rámců; nejsou vzájemně zaměnitelným žebříčkem kvality.
2. Technická vhodnost: tok, CCT, UGR, CRI, napájecí zdroj, LED modul, záruka a zvláštní možnosti.
3. Ověření výroby: prohlídka továrny a zkouška vzorku.
4. Ověření služeb: dodání, minimální objednávka, doložené zkušenosti a montážní návod.
5. Porovnání ceny s celkovými náklady vlastnictví (TCO).
6. Spolehlivost dodavatele: doložené kancelářské projekty.

HOYUWO LED nabízí také komerční osvětlení . Při jednání upřesněte výšku, plochu, úkol a řízení. Pro porovnání požadujte úplné údaje modelu a možnosti montáže. Návrh, realizaci a výsledek koordinujte s odpovědnými odborníky.

Realizace kancelářského osvětlení

Svítidla a montáž koordinujte s technickými garanty. Pro panely, lineární svítidla, downlighty a lištové reflektory požadujte technický list a návod. Realizaci musí provést kvalifikovaný personál podle přesného modelu a podmínek projektu.

Připravte kancelář na budoucí změny rozmístění

Řídicí skupiny vytvořte tak, aby šly přizpůsobit rozmístění stolů a příspěvku oken. Uchovejte schéma obvodů a označení svítidel. Posouzení stínů a odrazů před přesunutím stolů zabrání nutnosti navrhovat vše znovu.

Do přejímací dokumentace modernizace vložte výkresy, kritéria podle úkolů a konečné nastavení. Scénáře dokončete pozorováním skutečných problémů při obsazené kanceláři. Při změnách nábytku tyto záznamy využívejte; místo nahodilého přestavování světla při každém přesunu ověřte původní cíle.
