LED svítidla s omezením oslnění: optika, odrazy a UGR

Nápis „proti oslnění“ na svítidle nedokládá příjemný pohled v každé poloze. Zdroj nepovšimnutý na stropě může rušit od stolu nebo křesla. Při výběru do kanceláře, bytu nebo prodejny určete směr pohledu, povrchy a skutečné úkoly. Tento průvodce vztahuje optiku a údaj UGR k podmínkám použití.

Ukazatele oslnění nelze zaměňovat. GR, BGI a CGI mají odlišné metody a podmínky použití. UGR posuzuje rušivé oslnění v určitých interiérech, zatímco prahový přírůstek TI v osvětlení komunikací souvisí s omezujícím oslněním. Zvolte metodu vhodnou pro dané použití.

Místo přijetí obchodního čísla za výsledek celé místnosti použijte příslušnou metodu a fotometrická data. U nerovnoměrného rozložení jasu LED ploch zohledněte omezení metody a potřebná doplňková posouzení.

Pro pochopení základních proměnných UGR lze použít následující vztah:

Jednotné hodnocení oslnění: UGR = 8 × log10[(0,25 / Lb) × Σ(Li² × ωi / pi²)]. Vztah propojuje vliv zdrojů s jasem pozadí.

Respektujte oblast použití metody. Rovnici svévolně nepřizpůsobujte malým zdrojům nebo jiné geometrii.

Lb je jas pozadí v cd/m² a pi Guthův polohový index. Li označuje průměrný jas světelné plochy ve směru pozorovatele v cd/m²; ωi její prostorový úhel v sr. Vztah s chybějícími proměnnými není platným výpočtem UGR.

Při stejné metodě a podmínkách nižší hodnota naznačuje menší tendenci k rušivému oslnění; nezaručuje komfort každému. Rozmezí 10–30 ze zdroje je příklad. Výsledek souvisí s pozorovatelem, pozadím, polohou zdroje, zdánlivou velikostí a jasem.

Spolu s výsledkem zaznamenejte geometrii a pozorovací body. Bez potřebných jasových a fotometrických dat nestačí porovnávat pouze konečné číslo.

Zdroj pozorujte ze všech pracovních poloh, nejen od vchodu

Vzorek prohlédněte z běžných míst vsedě i vestoje. Svítidlo skryté při vstupu může být viditelné od stolu nebo pohovky. Zkouška pomůže vybrat mezi přemístěním, jiným směrováním a kompatibilním příslušenstvím.

Jak oslnění ovlivňuje vidění?

Rozlišujte přímo viditelný zdroj a světlo odražené od jiného povrchu. Nevhodné rozložení jasu může rušit nebo ztěžovat vidění. Kontrolu neomezujte na zdrojový příklad 30° nad a 60° pod směrem pohledu; zahrňte skutečné úkoly a polohy.

Oslnění neztotožňujte s fotobiologickou bezpečností. Rušivou scénu upravte kvůli vidění a komfortu; bez zvláštního posouzení nepředkládejte nepohodlí jako důkaz trvalého poškození očí.

Rozlišení přímého a odraženého oslnění

Zdroj rušení posuzujte spolu s úkolem a polohou pohledu. Intenzivní zdroj v zorném poli může přispět k přímému oslnění. Přichází-li světlo z obrazovky, zrcadla nebo lesklého povrchu, posuďte odraženou složku.

Popis obrázku a text

• Přímé oslnění
• Odražené oslnění
• Odrazný povrch

Průměrný jas LED plochy nevystihuje všechny podrobnosti

CIE 232:2019vysvětluje, že při výrazně nerovnoměrném jasu zdroje může klasický přístup UGR podhodnotit rušení. Zabývá se určením plochy zdroje pomocí jasového obrazu. U modelu s výraznými LED body proto nespoléhejte pouze na obecný štítek UGR; ptejte se na použitou metodu a doplňková data. Význam polohy pozorovatele a směru pohledu v základní metodě popisuje CIE 117-1995 .

Příklady UGR podle použití uvedené ve zdroji

Před použitím hodnoty ověřte úkol, metodu a požadavky projektu. Nepřebírejte tvrzení o jediné obecné povinnosti pro všechna svítidla v EU od roku 2014. Katalogové UGR často závisí na referenční místnosti a rozmístění; skutečné posouzení probíhá za definovaných montážních podmínek.

Druh použití	Hodnoty UGR převzaté ze zdroje
Továrna, energetický provoz nebo velín	16
Projekční kancelář nebo kreslírna	16
Letiště nebo řídicí věž	16
Běžná kancelářská práce	19
Jednací nebo školicí prostor	19
Učebna	19
Nemocniční oddělení	19
Prodejna a prodejní plocha	22
Restaurace, hotel, jídelní nebo banketní sál	22

Hodnoty tabulky jsou příklady převzaté ze zdroje. Místo určení jediného požadavku podle názvu budovy ověřte potřeby příslušné činnosti a projektu.

Výsledek UGR posuzujte v rozsahu metody společně s odrazy a skutečnými polohami používání. UGR 19 neznamená, že každý musí pociťovat rušení; ani UGR < 19 není univerzálním požadavkem pro všechna použití.

Od HOYUWO LED požadujte přesný model a údaje příslušenství. Je-li deklarováno UGR, vyžádejte podmínky výpočtu nebo tabulku. Podle potřeby vzorek vyzkoušejte v prostoru; odrazy v obrazovkách, zrcadlech a lesklých površích nelze vyčíst z jediného čísla.

Sedm možností omezení oslnění LED

Nejprve posuďte polohu a směr svítidla, poté kompatibilní optiku a příslušenství.

Opatření vyzkoušejte na používaném modelu ve skutečném prostoru. Montážní poloha, velikost světelné plochy, clonění a optika mění viditelnost zdroje.

Příklad clonícího úhlu > 30°

Zdrojové příklady clonění 30° nebo >30° nezaručují ochranu před oslněním v každé poloze. Účinek posuzujte podle polohy pozorovatele a montážní geometrie.

Voštinová mřížka

Voštinová mřížka omezuje viditelnost zdroje v některých směrech; nezachytí všechno světlo. Než rozhodnete o přidání svítidel, zkontrolujte fotometrii s mřížkou a výsledek na úkolu. Započítejte změnu toku a rozložení.

Hluboko uložený světelný zdroj

Při výběru hluboké optiky ověřte fotometrii a dostupnou hloubku stropu. Zdroj může být z některých úhlů méně viditelný; neznamená to však odstranění všech možností oslnění.

Černý reflektor

Černý nebo matný reflektor může omezit některé vnitřní odrazy. Povrchová úprava sama přesto nezaručuje lepší výsledek. Porovnejte tok a rozložení kompletního svítidla jednotlivých variant.

Skleněný difuzor

Upravené nebo matované sklo mění zdánlivý jas světelné plochy a rozložení. Při posouzení společně použijte velikost plochy, tok a skutečné pohledové polohy.

Clony a klapky

U směrovatelného reflektoru může clona omezit vyzařování do určitých směrů. Vyzkoušejte, zda neodebírá potřebné světlo úkolu a nevytváří intenzivní zdroj z jiné polohy. Rozměr a účinek závisí na modelu a montáži.

Podélné nebo křížové mřížky

Použijte distribuční křivku skutečně instalované mřížky; geometrie mění tok a rozložení. Příslušenství posuzujte pro omezení viditelnosti zdroje pouze ve směrech, pro které bylo navrženo.

Po změně směru obrazovky a stolu znovu ověřte odrazy

V modelové české kanceláři může otočení stolu vytvořit nový odraz na obrazovce se stejnými svítidly. Obrazovku prohlédněte z běžné výšky vsedě se světlým i tmavým obsahem. Zdroj nehledejte jen na stropě; k pohledu mohou přispívat i lesklý stůl a příčky. Změny nábytku zahrňte do záznamu údržby a podle potřeby znovu posuďte rozmístění nebo směrování.

Příklady výrobků: stropní svítidla s omezením oslnění — možnosti výrobků HOYUWO LED

LED downlight pro komerční interiér — deklarované UGR <19

Směrovatelný LED downlight — otvor 55–75 / 90–95 / 115–120 mm

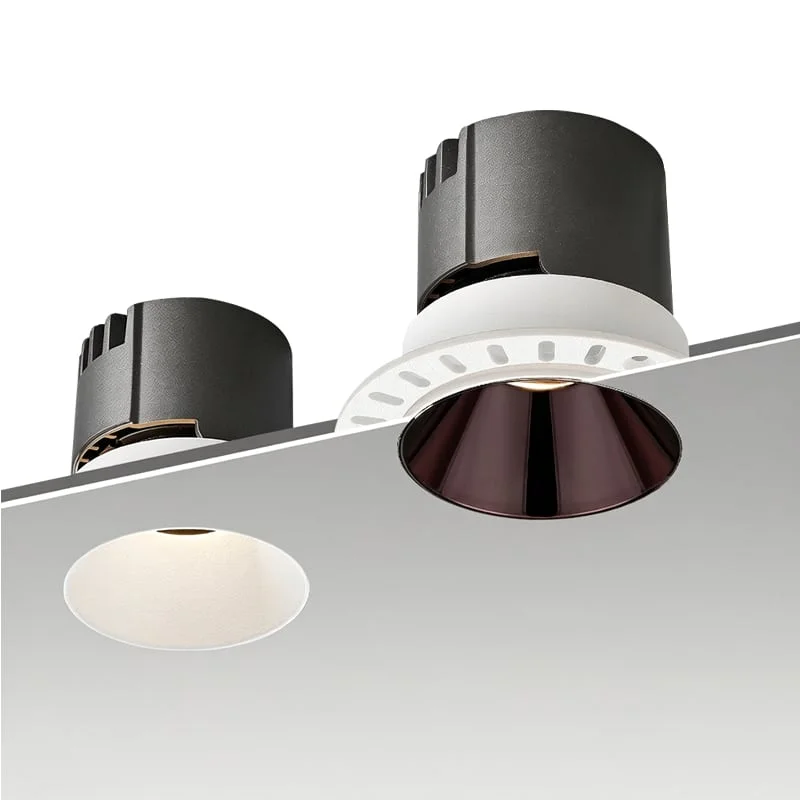

Směrovatelný bezrámový downlight 7–20 W — omezení oslnění

Přisazené směrovatelné LED reflektory

Svítidlo pozorujte z běžných poloh používání a porovnejte úhel, montáž a clonění. Lze posoudit bezrámové, hluboké nebo přisazené varianty. Povrchová úprava ani název výrobku samy nedokládají komfort.

Spolu s modelem uchovejte podmínky výpočtu

U nabídky používající UGR zaznamenejte pozorovatele, rozmístění a výpočtové podmínky spolu se schválenou optikou a příslušenstvím. Po změně nábytku nebo konfigurace svítidla lze z dokumentace posoudit, zda předchozí ověření stále platí.

Závěrečnou kontrolu proveďte s hotovými povrchy a skutečnými pracovními polohami. Před přidáním příkonu nebo příslušenství posuďte zdroj, odraz a směrování. Uchovejte přijaté optiky a podmínky výpočtu. Při změně křesla, stolu nebo náhradního dílu tak bude zřejmé, jaké podmínky zachovat.
