Obnova LED silničního osvětlení: inventura, optika a ověření na místě

Nižší příkon neznamená správně osvětlenou komunikaci. Při obnově českého veřejného prostoru nejprve vytvořte inventuru stožárů a svítidel; poté hledejte řešení odpovídající využití komunikace, geometrii a podmínkám údržby. Fotometrii, nastavení řízení a modelovou dokumentaci posuzujte společně. Úspěch hodnoťte podle výsledku na vozovce a pěších plochách, nikoli jen podle součtu nahrazených příkonů.

V podkladech obnovy můžete samostatně posoudit následující dva přístupy:

Osazení LED lampy s paticí E27 nebo E40 samo nezmění stávající svítidlo na rovnocenné silniční svítidlo. Znovu posuďte zapojení, napájení, upevnění, teplotu a rozložení světla. Španělský přístup IDAE citovaný ve zdroji také zdůrazňuje technické posouzení změny; nenahrazuje schválení českého projektu. Dostupnost náhradní lampy pod 100 W nedokládá její vhodnost pro komunikaci.

V projektu se hodnota teploty chromatičnosti volí podle kontextu a podmínek použití. V nové instalaci lze posoudit LED, při obnově lze vyměnit celé svítidlo. Náklady a spotřebu porovnávejte při stejné světelné službě. Z úrovně rozvoje země nebo infrastruktury neodvozujte automatickou úsporu; do výpočtu zahrňte údržbu a dobu používání.

Výšku a rozteč stožárů posuzujte společně

Příkon ani rozteč stožárů neuzavírejte před určením šířky komunikace, rozmístění, fotometrie a podmínek údržby. Zdrojové příklady 50–100 W pro 4–6 m, 120/150/180 W pro 8–10 m, 200/250/300 W pro 12–15 m nebo Silniční svítidlo 400 W jsou obchodní kombinace, nikoli automatická metoda dimenzování. Nezvětšujte rozteč na 5–6násobek výšky jen kvůli menšímu počtu stožárů. Zdrojový příklad 3–4násobku dává u 12m stožáru 36–48 m, ale vhodnost je nutné vypočítat pro konkrétní komunikaci.

Srovnatelná inventura před obnovou a po ní

Před poptávkou zaznamenejte polohu, stožár, stávající svítidlo a způsob řízení. Doplňte problémy, jako jsou tmavé plochy, světlo zasahující do bydlení a opakované poruchy. Lze tak posoudit, zda nové řešení vedle snížení příkonu odstraňuje i skutečné nedostatky.

Turecký příklad: u nabídky určete verzi TEDAŞ

U projektů veřejného osvětlení ověřte aktuální technické podklady a schvalovací podmínky příslušného orgánu. Následující zdroj se týká Turecka, nikoli českého schvalování. Oficiální seznam specifikací TEDAŞ zveřejňuje text MLZ/2010-057.E i průvodce klasifikací a schvalováním; pro dokumenty starší verze .D uvádí samostatně datum platnosti. U turecké nabídky nestačí pouze tvrzení „v souladu s TEDAŞ“: přiřaďte model, číslo dokumentu, verzi a rozsah projektu. Článek netvrdí, že je jakýkoli model HOYUWO LED schválen.

Určete uživatele komunikace a světelné body

Na rychlých komunikacích posuzujte samostatně křižovatky, vjezdy do tunelů a podobné zvláštní úseky. Přítomnost světlometů vozidel automaticky neodstraňuje potřebu pevného osvětlení. Potřebu osvětlení a jeho rozmístění určete podle platných projektových kritérií a vlastností úseku.

Oboustranné protilehlé nebo vystřídané uspořádání vypočítejte při stejné geometrii a pozorovacích podmínkách. Žádné nezaručuje rovnoměrné rozložení pouze svým názvem; výsledek mění optika a šířka komunikace. Zdrojová výška 10–14 m pro hlavní městskou komunikaci je montážním příkladem, nikoli povinným rozsahem.

Na vedlejších městských komunikacích zdůvodněte osvětlení uživateli a vlastnostmi prostoru. Zdrojový příklad stožáru 8–10 m není hotovým řešením použitelným bez tohoto posouzení.

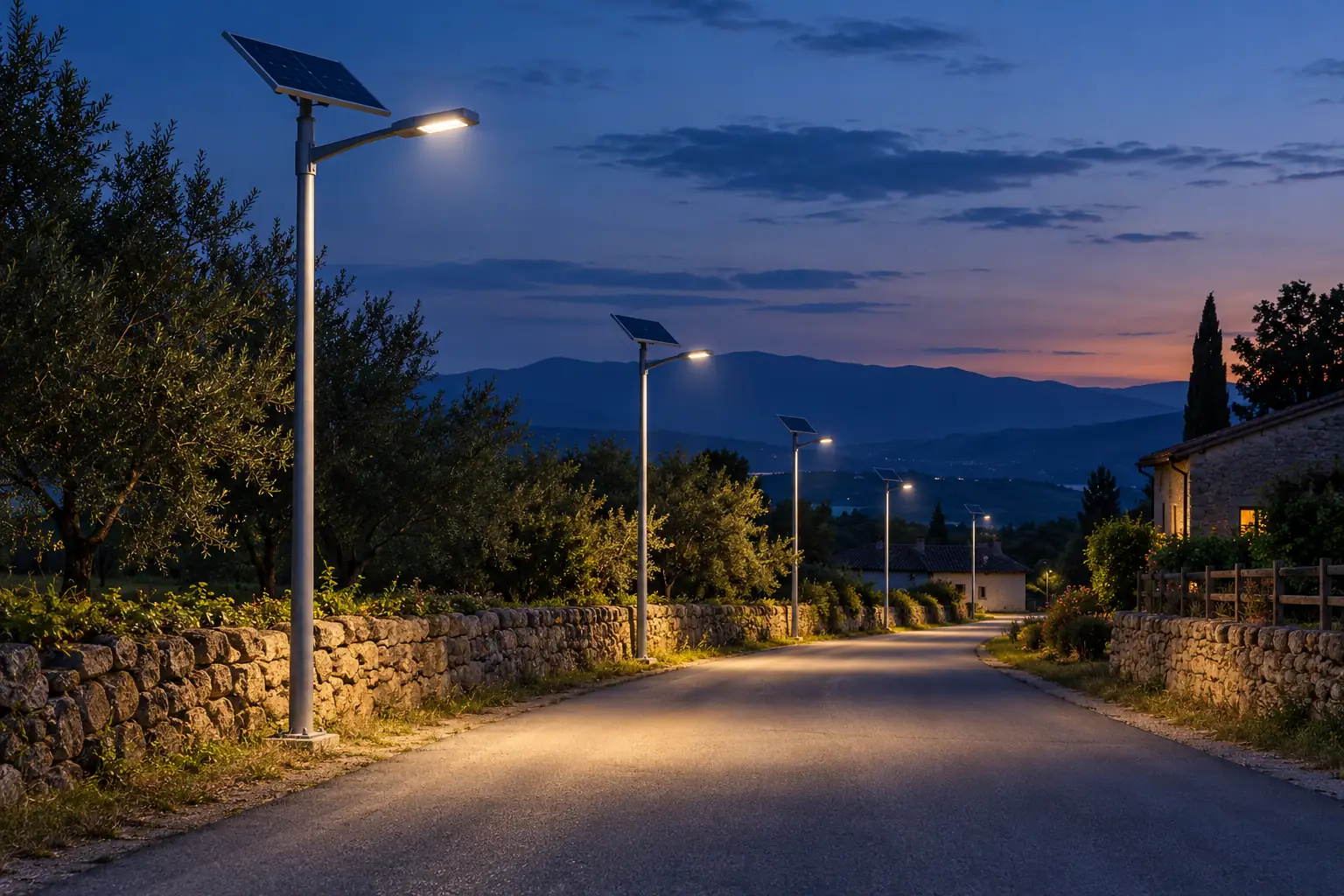

Na venkovské trase posuďte provozní časy a plochu, na kterou má být světlo omezeno. Nízký provoz neopravňuje vynechat křižovatky, chodce nebo blízké okolí. Zdrojová výška stožáru 6–8 m je pouze jednou z možností k posouzení výpočtem.

V okolí bydlení a zahradách lze porovnat silniční svítidla s výrobky pro vrchol stožáru. Zdrojové výšky 4–6 m používejte jako montážní příklady, nikoli jednotné řešení všech obytných oblastí.

Pro osvětlení parkoviště nebo rozsáhlé plochy z vysokých stožárů navrhněte odpovídající optiku a nosnou konstrukci.

Světelné technologie porovnávejte ve stejném rozsahu

Při srovnání HPS, halogenidových výbojek a LED zahrňte vedle zdroje i svítidlo a pomocné vybavení. Zdrojové tvrzení o 95% podílu trhu nebylo použito, protože nebyl ověřen časový ani územní základ. Následující hodnoty jsou příklady rozsahů ze staršího srovnání; nereprezentují všechny současné nabídky. Samostatně porovnejte náběh, spektrum, údržbu a skutečné údaje modelu.

Typ	Silniční svítidla s vysokotlakou sodíkovou výbojkou (HPS)	Silniční svítidla s halogenidovou výbojkou	LED osvětlení komunikací
Náklady	Ve starším zdrojovém srovnání nízké	Ve starším zdrojovém srovnání nízké	Ve starším zdrojovém srovnání vyšší
Zdrojový příklad měrného výkonu (lm/W)	50-60lm/W	50-60lm/W	100-150lm/W
Teplota chromatičnosti	Zdrojový příklad: převážně 2000–2200 K, nažloutlý vzhled	Zdrojový příklad: převážně 4000–5000 K	Ve zdrojových příkladech varianty 2000–6500 K
Výměna dílů	Podle konstrukce svítidla může být snadná	Podle konstrukce svítidla může být snadná	Podle konstrukce může být složitější než u HPS
Doba uvedená ve zdroji — ověřte pro model	Dobu ověřte v protokolu modelu; zdrojový rozsah nebyl ověřen	5000–8000 hodin; zdrojový příklad	Zdrojový příklad 50 000 hodin; ověřte model, tepelné podmínky a kritérium životnosti
Přeprava a balení	Skleněná konstrukce vyžaduje vhodný obal proti nárazům.	Skleněná konstrukce vyžaduje dostatečně ochranný obal.	Závisí na konstrukci výrobku a řešení obalu.
Přechod do provozního stavu	Zdrojový příklad: zahřívání 10–20 minut do ustáleného provozu; ověřte podle modelu	Zdrojový příklad: zahřívání 10–20 minut do ustáleného provozu; ověřte podle modelu	Světlo nastupuje rychle; řídicí uspořádání posuďte zvlášť

Zaznamenejte příznaky poruch a naplánujte servisní přístup

Vytvořte servisní záznam zahrnující napájení, řízení, zdroj, LED modul a optiku. Samotný vnější povrch viditelný ze země k diagnóze nestačí. Následující příznaky mohou nasměrovat kontrolu.

1. Při míhání nebo přerušovaném provozu nechte před výměnou dílu prověřit povel, spoje, napájení a zdroj. Pořizovací cena nevysvětluje příčinu poruchy.

2. Pokud svítidlo nesvítí, má kvalifikovaný pracovník prověřit napájení i svítidlo. Problém může být v obvodu, řídicí jednotce, zdroji nebo LED modulu; nepředpokládejte jedinou příčinu.

Svítidlo může nadále svítit, i když jeho tok klesá. Při diagnostice posuďte znečištění, optiku, modul, napájení a tepelné podmínky. Zdrojový pokles z 18 000 lm na 10 000 lm u 150W výrobku je příkladem, nikoli křivkou stárnutí všech výrobků. Ani ztrátu 1 % za 3000 hodin nelze považovat za obecné chování LED. Vyžádejte si údaje o zachování toku skutečného modelu a podmínky měření.

Do nákupních podkladů a plánu údržby doplňte také následující:

Přepěťovou ochranu koordinujte s instalací. SPD může omezit účinky některých událostí; nesnižuje pravděpodobnost úderu blesku ani neposkytuje odolnost proti každému rázu. Určete také náhradní díly, přístup a tepelné podmínky. Při použití názvů komponent Meanwell, Philips, Sosen, Moso, DONE, Osram, CREE, Bridgelux nebo Epistar uveďte přesný model a pracovní podmínky. Značka komponentu není certifikátem celého svítidla.

Program nočního stmívání zahrňte do servisního záznamu

Nastavení příkonu pro dobu nižšího provozu určete společně se světelným výpočtem a provozní potřebou. Při přejímacím měření zaznamenejte aktivní scénu. Zdroj vrácený po poruše do továrního nastavení nebo chybně naprogramovaná náhrada může změnit spotřebu a úrovně osvětlení. Propojení řídicího nastavení s kódem výrobku umožní další měření porovnat za stejných podmínek.

S katalogovým kódem uchovejte instalovanou konfiguraci

Stejné těleso může být dodáno s různou optikou nebo naprogramovaným příkonem. Pro údržbu zaznamenejte vedle kódu výrobku také schválené nastavení a zaměření na stožáru. Vzhledově stejná náhrada osazená bez těchto údajů může změnit vypočtené rozložení.

Nabídky porovnávejte podle stejného plánu a výpočtových předpokladů. Do instalačního záznamu doplňte přijatou optiku, příkon, teplotu chromatičnosti a řízení. Po montáži ověřte výsledek na místě a uchovejte výchozí měření pro údržbu. Cílem je předvídatelně provozovatelný systém, který vyhoví komunikaci bez nových problémů v sousedních plochách.
