Projekt osvětlení fasády: vizuální účinek s omezením přesahu světla

Osvětlení fasády nezačínejte seznamem barev nebo wattů. Nejprve posuďte vztah k sousedním bytům, povrchy a objemy. Určete osvětlené i tmavé oblasti a provozní dobu každého scénáře. Poté porovnejte řady svítidel podle vizuálního přínosu. Na skutečném povrchu proveďte zkoušku vycházející z fotometrických dat a před montáží vyřešte přístup, ovládání a upevnění. Konečné rozhodnutí proveďte podle nočního obrazu z běžných pohledových bodů.

Místo rovnoměrného osvětlení celého povrchu můžete zvýraznit hlavní objemy. U každého bodu společně nastavte optiku, polohu a úroveň a odlište hlavní a podpůrné prvky.

Při zvýrazňování tvaru, textury a detailu současně posuzujte světlo dopadající na okna, chodce a sousední stavby. Estetický účinek se hodnotí včetně okolí.

Pro posílení vizuální identity budovy koordinujte scénu s architekturou a provozní dobou. Podmínky okolí jsou součástí rozhodnutí.

Osvětlení může interpretovat historické nebo kulturní rysy města ve vztahu ke skutečnému kontextu budovy a okolí.

Tmavé plochy zakreslete do výkresu

Ve výkresu označte okna, otvory a oblasti bez potřeby světla. Jsou součástí kompozice stejně jako zvýrazněné prvky. Nabídka má vysvětlovat nejen začátek, ale také konec každého účinku.

Co kontrolovat v projektu fasády?

1. Návrh osvětlení koordinujte se stavebními pracemi a místními územními či venkovními světelnými podmínkami.

2. Definujte vizuální i spotřební cíl. Zbytečný příkon nepřidělujte plochám, které světlo nepotřebují nebo nevytvářejí očekávaný účinek.

3. Řízení, podání barev a fotometrii posuzujte společně pro kombinaci vytvářející požadovaný účinek.

4. Pro omezení rušení a přesahu světla upravte polohu, clonění a směr každého svítidla.

5. Barvu vyzkoušejte s fasádou a blízkými prvky; stejný barevný scénář nepoužívejte na každé budově.

6. Kotvení, ochranu a spoje definujte podle prostředí a montážního systému.

K čemu se používá osvětlení fasády?

Pro propojení budovy s okolím posuďte také venkovní krajinářské osvětlení . Při vytváření dekorativního účinku omezte světlo směřující k chodcům, oknům a mimo cíl. Podle tohoto vztahu lze zvýraznit vstup, obrys, výstupek nebo plochy; venkovní svítidla společně vytvářejí noční vzhled fasády.

Jaká řešení osvětlení fasády porovnat?

Posuďte čtyři běžná řešení LED osvětlení fasády:

Reflektor s úzkým úhlem

Pro zvýraznění sloupu, výstupku nebo linie lze posoudit úzkoúhlý reflektor . Úzké rozložení může pomoci směřovat na malou vzdálenou plochu. Užitečný dosah však ověřte geometrií a fotometrií; zúžení svazku automaticky nezvyšuje využití světla.

Venkovní nástěnná svítidla

Pokud jsou mezi možnostmi také nástěnná svítidla svítící nahoru a dolů, účinek vyzkoušejte na materiálu budovy. U nízkého domu může být nutné omezit horní světlo; jinde může dvojitý svazek zvýraznit svislý prvek. Nástěnné svítidlo nemusí být vždy vystředěné; umístěte je podle rytmu architektury. Porovnat lze modely svítící pouze dolů nebo oběma směry.

Lineární wall washer

Příkladem výrobku je lineární wallwasher . Posuďte konkrétní variantu. Ověřte povolenou okolní teplotu a ochranu bílé nebo barevné verze. Zdrojové „10–1 metr“ není platné rozmezí a nelze je použít jako dosah. Skutečnou vzdálenost posuďte podle fotometrie a toku modelu. Lineární rozložení může zvýraznit souvislé plochy nebo texturu.

Osvětlení zemními svítidly

U paty budovy pro osvětlení zemními svítidly nejprve posuďte odvodnění a spoje. Poté zhodnoťte horní účinek na rovinách a výstupcích; omezte světlo unikající mimo cílový povrch.

Související článek: pět běžných řad svítidel pro venkovní fasádu . Průvodce podrobně rozebírá výrobkové řady používané na fasádách.

Vzorek materiálu vyzkoušejte ve skutečném směru osvětlení

Pro kartáčovaný kov, leštěný kámen a sklo nestačí malá fotografie výrobku. Vzorek posuďte ve skutečné orientaci povrchu a při plánovaném úhlu dopadu. Zaznamenejte jasné plochy viditelné při pohybu pozorovatele. U modelové české hotelové fasády nelze očekávat stejný vzhled stejné barvy na různých površích.

Plánování montáže LED osvětlení fasády

Ve schématu vyznačte zdroje, ovládání a ochranné prvky. U každého nástěnného svítidla, světlometu nebo zapuštěného výrobku ověřte podle návodu připojení, kotvení, směr a přístup. Na různé řady výrobků nelze použít jediný montážní postup.

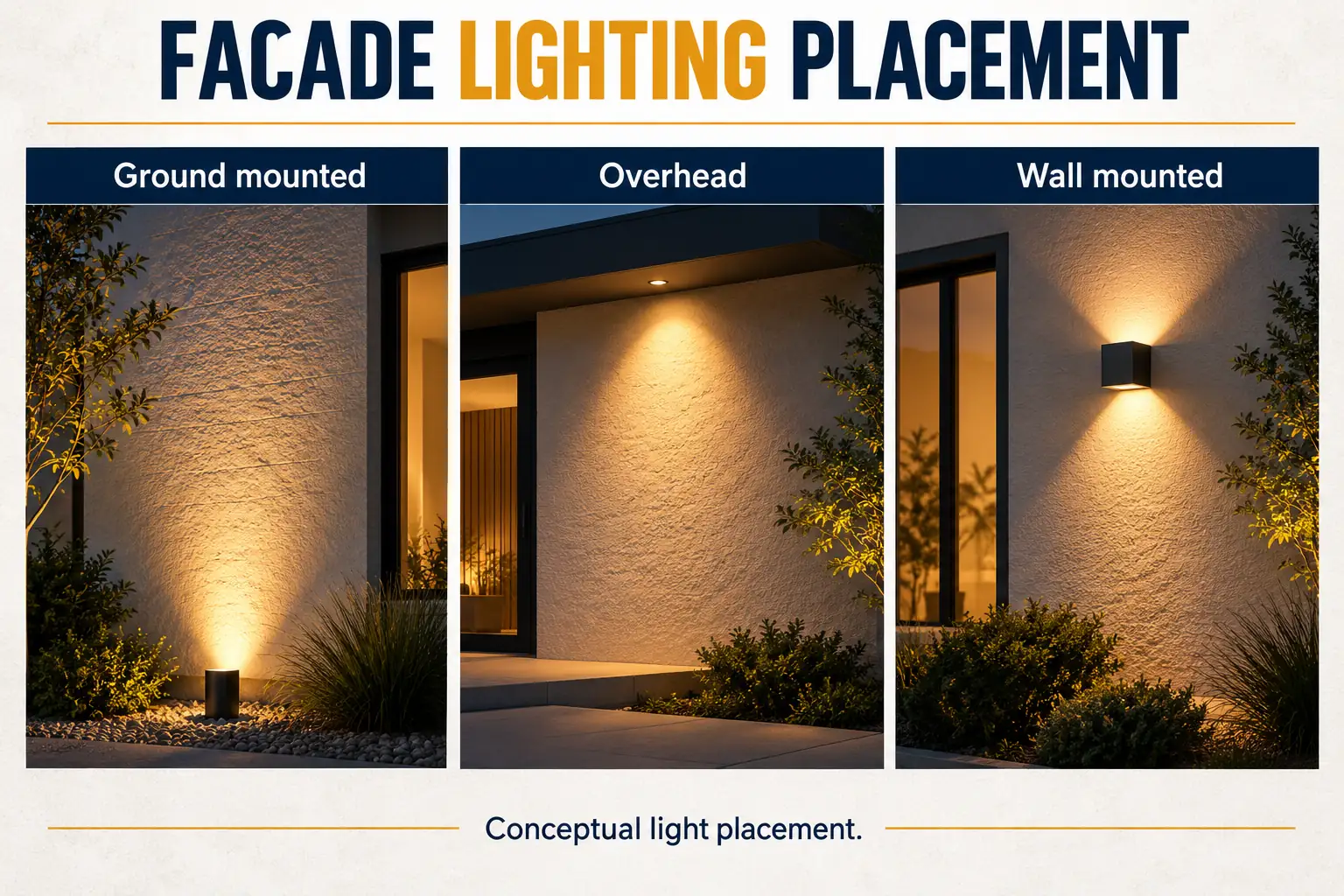

Popis obrázku a text

• Montáž na zem
• Montáž na strop
• Montáž na stěnu

Definujte stav při poruše řízení

Projekt musí uvést, na jaké úrovni zůstanou svítidla při výpadku programu nebo komunikace. S montážním týmem ověřte bezpečný návrat k běžné scéně, restart a oprávnění k ručnímu zásahu. Dekorativní scénář barevného systému nesmí být jediným základem potřebného světla vstupu a komunikací.

Před zvláštními efekty dohodněte každodenní scénář

Nejprve určete běžný režim a provozní hodiny. Nastavení změn pro jednotlivé akce ukládejte odděleně a posuďte jejich vztah k okolí. Dočasný scénář se tak nepromění omylem v trvalý provoz budovy.

V nabídce spojte svítidla, řízení, upevnění, přístup a podmínky místa. Před rozšířením na celou fasádu upravte zkouškou clonění a směr; nezvyšujte příkon automaticky. Denním a zvláštním scénářům přiřaďte samostatné časy. Materiálové vzorky, výkresy a pohledové body uchovejte v jednom schváleném záznamu pro dohledatelnou realizaci.
