Osvětlení krytého bazénu: viditelnost, montáž a údržba
U krytého bazénu nejprve určete účel: odpočinek, trénink a závody nemají stejné projektové podmínky. Katalogový příkon ani rozměry bazénu samy nedokládají vhodnost. Pohled z okraje bazénu, z vody a z míst dozoru posuzujte spolu s vlhkostí, odrazy a servisním přístupem. REBT ve zdroji patří Španělsku. Elektrické a sportovní požadavky českého zařízení musí příslušný projektový tým ověřit zvlášť.
Odrazy vody posuďte z míst dozoru
Osvětlenost měřená na jedné ploše plně nepopisuje skutečný výhled při dozoru. Určete místa dozoru a typické pohledy plavců. Směr svazků a odrazy pohybující se vody posuďte za očekávaných provozních podmínek. Případný problém viditelnosti nepovažujte za vyřešený pouze volbou vyššího příkonu.
Při návrhu bazénového světla posuzujte také prostředí
Bezpečný přístup pro čištění, kontrolu a výměnu plánujte již při rozmístění. Příklady úhlu clonění ≥30° nebo měrného výkonu ≥150 lm/W nezaručují pohodlí ani vhodnost. Posuďte odrazy v pohledu plavců a dozoru. Ověřte slučitelnost nerezu 316 s vodou a čisticími chemikáliemi; nepředpokládejte odolnost proti korozi za všech podmínek. IP65 a IP68 vyjadřují různé zkoušky a nesmějí být zaměňovány.
Oddělte elektrické podklady od chemické kompatibility
Popis IEC 60364-7-702:2010zahrnuje elektrické instalace bazénů a okolních zón. Samotná existence mezinárodního záznamu neurčuje aktuální národní text použitelný na český projekt; ten musí ověřit příslušný tým. Odolnost svítidla vůči bazénovému ovzduší a čisticím prostředkům také doložte samostatně. Z názvu materiálu nebo kódu IP nelze odvodit splnění všech těchto podmínek.
Řady svítidel k posouzení pro krytý bazén
Před použitím v bazénové hale prostudujte technické podklady světlometu
Podmínky průmyslového svítidla porovnejte s bazénovým prostředím
Posuďte vhodnost panelu pro polohu a okolní podmínky bazénové haly
Prostudujte pokyny pro bazénové použití tohoto externího příkladu podvodního svítidla
Ověřte povolené podmínky použití příkladu plovoucího světla

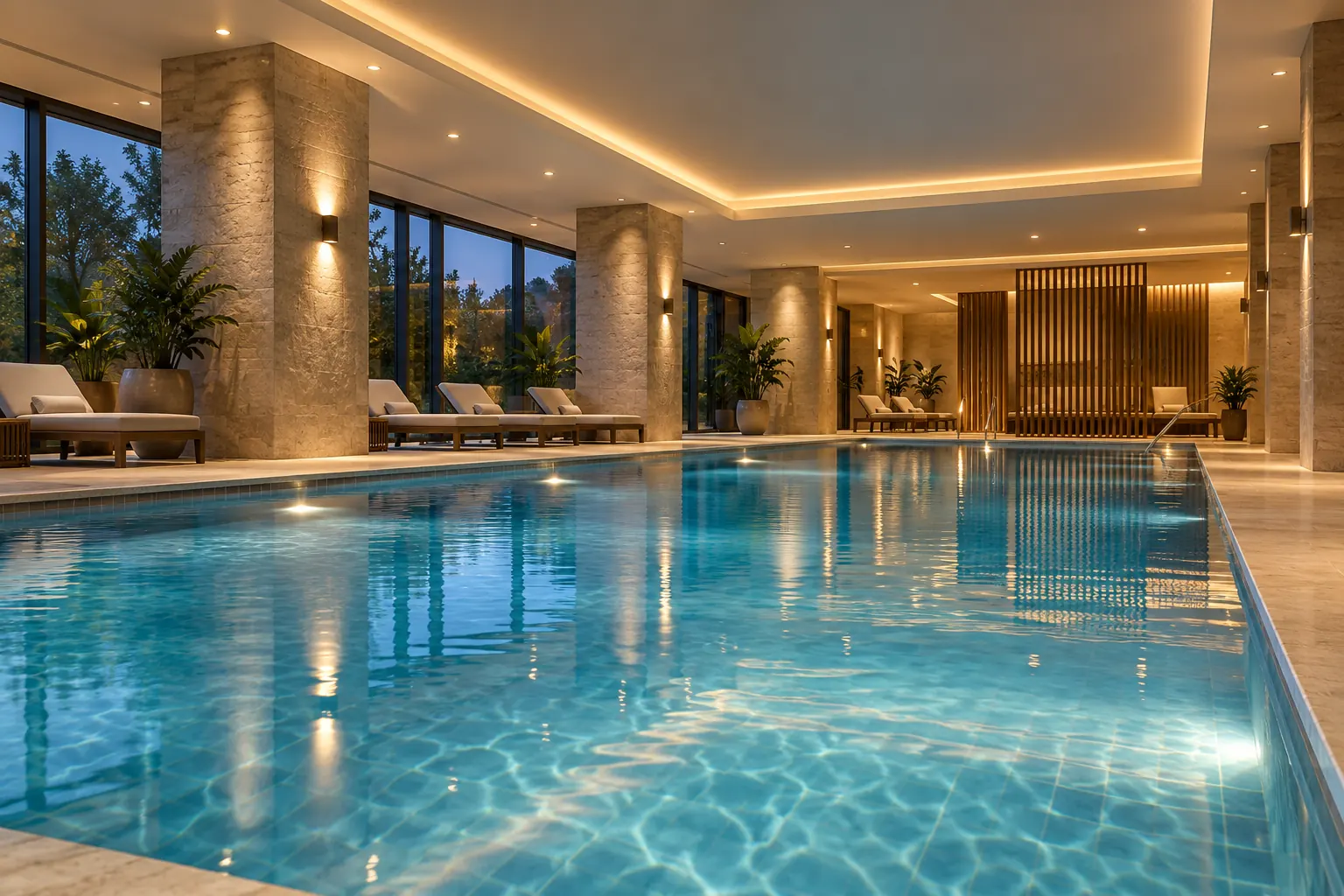

Hlavní bazénová hala
V bazénové hale posuzujte společně optiku, výšku a prostředí; ke světelnému výpočtu přidejte kontrolu odrazů. U nízkých stropů lze zkoumat vhodné lineární svítidlo, panel nebo downlight. Zdrojové světlomety či halová svítidla 400 W a více jsou příklady pro určité vysoké závodní areály. Nejde o povinný příkon pro každý bazén.

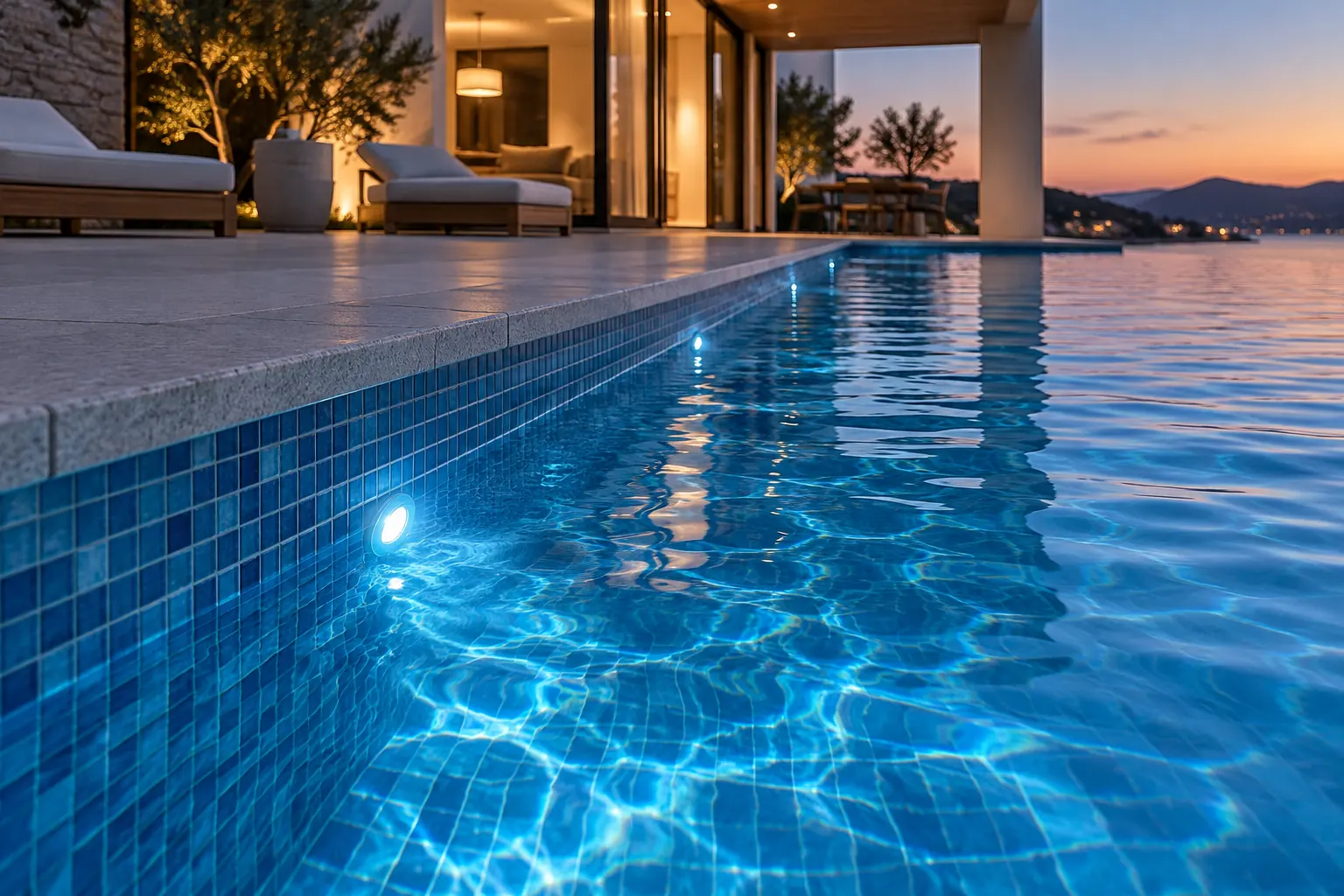

Podvodní osvětlení
Před výběrem příkladu s údaji 12–36 W, DC 12/24 V a IP68 ověřte výslovné určení výrobku pro bazén. Ponoření, montáž a napájení musí vymezit návod výrobce. IP ani napětí toto posouzení nenahrazuje. RGBW lze použít dekorativně; není rovnocenné dozorové nebo bezpečnostní funkci.
Odpočinková část a tribuny
V odpočinkové části a na tribunách lze pro různé scénáře posoudit LED pásky nebo stmívatelná lištová svítidla . Nejprve však ověřte vhodnost každého výrobku pro plánovanou polohu a okolní podmínky.
Sprchy
Svítidlo do sprchy vybírejte společně s montážní zónou a elektrickými požadavky použitelnými na český projekt. Zdrojový odkaz REBT je španělským kontextem; nelze jej prezentovat jako rovnocenné místní pravidlo. Označení IP44 není obecným povolením pro každé umístění.
Bazénové osvětlení oddělte od úpravy vody. Při návrhu UV-C je nutný zvláštní systém a posouzení bezpečnosti; běžnému svítidlu nelze přisoudit dezinfekční funkci. Bez ověření řešení neomezujte úpravu vody. Nabídku Li-Fi posuzujte podle samostatné komunikační potřeby a infrastruktury kompatibilních zařízení.
Závodní záměr přiřaďte k aktuálnímu dokumentu zařízení
U zařízení určeného pro závody musí být jasná disciplína a úroveň soutěže. Stránka zařízení World Aquatics nabízí samostatné vstupy k dokumentům pro plavání, skoky a další disciplíny. Příslušný tým českého projektu musí zvlášť ověřit aktuální podmínky federace a organizátora. Rozměry a hodnoty lux v následující příkladové tabulce samy nezajišťují schválení závodů.
Příklady rozměrů a světla porovnejte se sportovním využitím
| Typ bazénu | Příklad rozměrů ze zdroje | CCT | Příklad osvětlenosti (lx) | Příklad doplňkového vybavení |
| Závodní bazén — příklad s uspořádáním k ověření | Zdrojový příklad: 50×25×2 m; 8–9 drah o šířce 2,5 m. Platné závodní uspořádání ověřte samostatně. | 4000-5000K | 2500–3000 lx | Startovní blok, dotykový panel časomíry a podvodní pozorovací okno |
| Každodenní využití a cvičení | Příklady: malý 25×12×1,5 m; střední 50×21×1,8 m. Zdroj uvádí také hloubku 1,2–1,8 m. | 2700-4000K | 300–500 lx | Pohyblivé dno bazénu podle využití dětmi nebo dospělými |
| Komerční rekreační bazén | Příklady: 8×4 m u bydlení, 20×10 m v hotelu | 2700-6500K | 300–500 lx | Masážní tryska, tobogán nebo zařízení pro tvorbu vln |
| Bazén pro rehabilitaci a wellness | Malý příklad: 8×4 m; hloubka 0,5–1,2 m | 2700K | 200–300 lx | Zdroj uvádí 30–34 °C a přístupný návrh; ověřte zvlášť podle účelu použití. |
| Tréninkový bazén | Příklady pro děti: 10×5×1,2 m a 25×15×1,5 m; uveden je také rozsah hloubky 0,8–2 m. | 2700-4000K | 300–500 lx | Části s různou hloubkou |
Určete servisní přístup ke každému svítidlu
V servisních podkladech oddělte výrobky bazénové haly a výrobky ve vodě. Do plánu zakreslete přístup k napájení a připojovacím bodům. Před přijetím obtížně dostupné polohy dohodněte s údržbou způsob čištění a kontroly. Při poruše nemá být nutné improvizovat nevhodný dočasný přístup.
Před schválením objednávky posuďte instalovatelnost a dlouhodobou provozovatelnost systému. Technické podklady musí zahrnovat návod podvodního modelu, napájení a připojení. Jasně zaznamenejte kritérium sportovního využití; viditelnost bazénu a odrazy otestujte ve skutečných podmínkách. Konečné rozhodnutí přijměte s odpovědnými osobami dozoru, sportovního provozu a údržby. Výběr pouze podle wattů nebo kódu IP nestačí.
