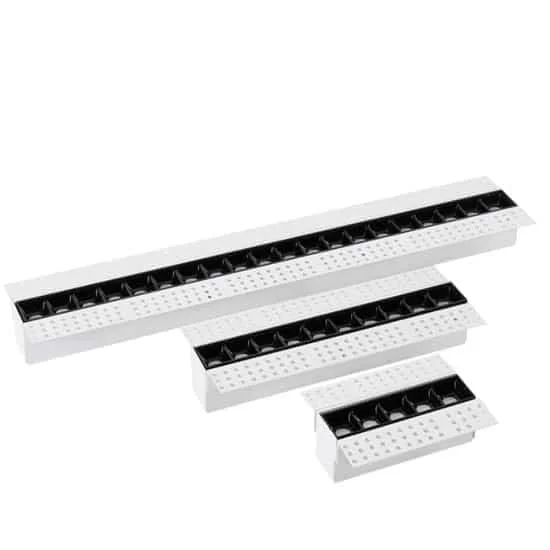

Lineární svítidla bez viditelného rámečku integrovaná do stropu

Vytvořte světelné linie bez viditelného rámečku.

Příkon: 5, 10 a 20 W
Vstupní napětí: 100–265 V AC, 50/60 Hz
Účinnost: 88 %
Účiník: podle varianty >0,6 nebo 0,9
Deklarovaný měrný světelný výkon: 90 lm/W
Deklarovaná životnost: 50.000 hodin
Index podání barev: >80
Celkové harmonické zkreslení: <15 %
Vyzařovací úhel: 15°, 30° nebo 45°
Stupeň krytí: IP22; použití v interiéru za stanovených montážních podmínek
Provozní teplota: −20 až +45 °C
Provozní vlhkost: 10–90 % relativní vlhkosti
Teplota chromatičnosti: 3000, 4500 nebo 6500 K

Chci poskytnout svou e-mailovou adresu pro odeslání poptávky k tomuto výrobku a obdržení odpovědi.

Popis

Rozměry montážního otvoru stanovte před dokončením stropu a ponechte přístup k předřadníku. Lineární svítidlo se začlení do povrchu bez viditelného rámečku. Reflektory s různými úhly lze volit pro celkové osvětlení nebo zvýraznění konkrétní plochy.

Parametry

Rozměry zápustného lineárního svítidla bez rámečku

Model	HOYUWO-LS-5WN	HOYUWO-LS-10WN	HOYUWO-LS-20WN
Příkon	5W	10W	20W
Rozměry	L140W105H42mm	L273W105H42mm	L540W105H42mm
LED čip	5× Osram 3030	10× Osram 3030	20× Osram 3030
Světelný tok	430-460lm	850-920lm	1700-1900lm

Index podání barev	80
Materiály	Hliníkový reflektor + PC
Úhel vyzařování	15/30/45°
Teplota chromatičnosti	3000 K teplá bílá; 4500 K neutrální bílá; 6500 K studená bílá
Účiník	>0.6
Stupeň krytí	IP22
Deklarovaná životnost	Deklarovaná životnost 50 000 hodin
Vstupní napětí	100–265 V AC 50/60 Hz; varianty 12/24/36/48 V AC nebo DC je nutné ověřit samostatně pro konkrétní provedení
Poznámka	Stmívání a nouzový modul posuzujeme na vyžádání.

Vlastnosti výrobku

Lineární LED svítidlo bez rámečku má hliníkové těleso s bílou nebo černou povrchovou úpravou.
Reflektory směrují světlo a umožňují vytvářet kontrasty, které zvýrazňují předměty nebo plochy.
SMD LED Osram; podání barev, světelný tok a spotřebu je nutné ověřit pro zvolené provedení.
Předřadníky LiFud/Eaglerise; ověřte míhání světla a parametry nabízené konfigurace.
Možnosti stmívání: Triac, 0–10 V nebo DALI.
Deklarovaná životnost přes 50 000 hodin závisí na podmínkách uvedených v technickém listu.
Lineární LED svítidlo bez rámečku s bezpečnostním lankem proti pádu.

Zápustné lineární svítidlo bez rámečku s bezpečnostním lankem

Teplota chromatičnosti

♦ V ložnicích, restauracích a odpočinkových prostorech posuzujeme teplé odstíny pod 3000 K společně s materiály a požadovanou atmosférou. ♦ V kuchyni, kanceláři nebo pracovním prostoru lze neutrální varianty 4000–4500 K posoudit podle vykonávané činnosti a ostatních svítidel. ♦ Světlo nad 6000 K působí chladněji; nepovažujeme je za záruku vyšší pozornosti, motivace ani produktivity.

Pro výběr teplého nebo studeného vzhledu porovnáváme vzorky vedle ostatních svítidel. Teplota chromatičnosti není měřítkem podání barev, oslnění ani celkové kvality světla.

Teplota chromatičnosti u lineárního osvětlení bez rámečku

Montáž

1. Vyznačíme polohu a připravíme otvor podle výkresu. 2. Místo vyčistíme a profil usadíme podle návodu. 3. Integrační díly upevníme vhodnými šrouby. 4. Provedeme povrchovou úpravu kompatibilní s profilem a stropem. 5. Po vyschnutí osadíme světelný modul. 6. Před připojením napájení a zkouškou funkce zkontrolujeme upevnění a spoje.

Časté dotazy

Montážnímu technikovi předáme výkres konkrétní varianty a plán přístupu, který umožní výměnu předřadníku bez poškození povrchu. Rozlišujeme vnější rozměry tělesa a rozměry montážního otvoru. Tloušťku stropu, způsob začlenění a otvor ověřujeme před dokončením povrchu.

Při výměně sdělíme skutečné rozměry svítidla; stejný příkon neznamená stejnou velikost tělesa. Kompatibilitu ověříme podle výkresu, nikoli proporcí fotografie. Rozměry porovnáme s nosnou konstrukcí a volným prostorem a prověříme kotvení, kabelové vstupy a vyčnívající části.

Zdánlivě souvislá světelná linie může být složena z několika úseků. Naplánujeme délky a spoje a ověříme konce, vyrovnání a napájení. Profil, optiku nebo difuzor, předřadník a příslušenství specifikujeme tak, aby bylo možné provádět údržbu s díly zahrnutými v nabídce.

Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.

Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.

Použití

Při plánování světelné linie posuďte zarovnání a zakončení. Difuzor a způsob upevnění vyberte podle verze svítidla a účelu prostoru.

Příprava montáže

Ověříme trasu linie, upevňovací body a spoje profilů. Určíme příslušenství vybrané montáže a ponecháme použitelný přístup ke zdroji.

Kritéria výběru před objednávkou

Porovnáme světelný tok kompletního svítidla s nasazeným difuzorem. Světlo samotného LED modulu nebudeme vydávat za optický výsledek celého systému.

Před schválením souvislé světelné linie si vyžádáme detail spoje nebo vzorek. Posoudíme zarovnání profilů, návaznost difuzorů a případné stíny ve spojích.
