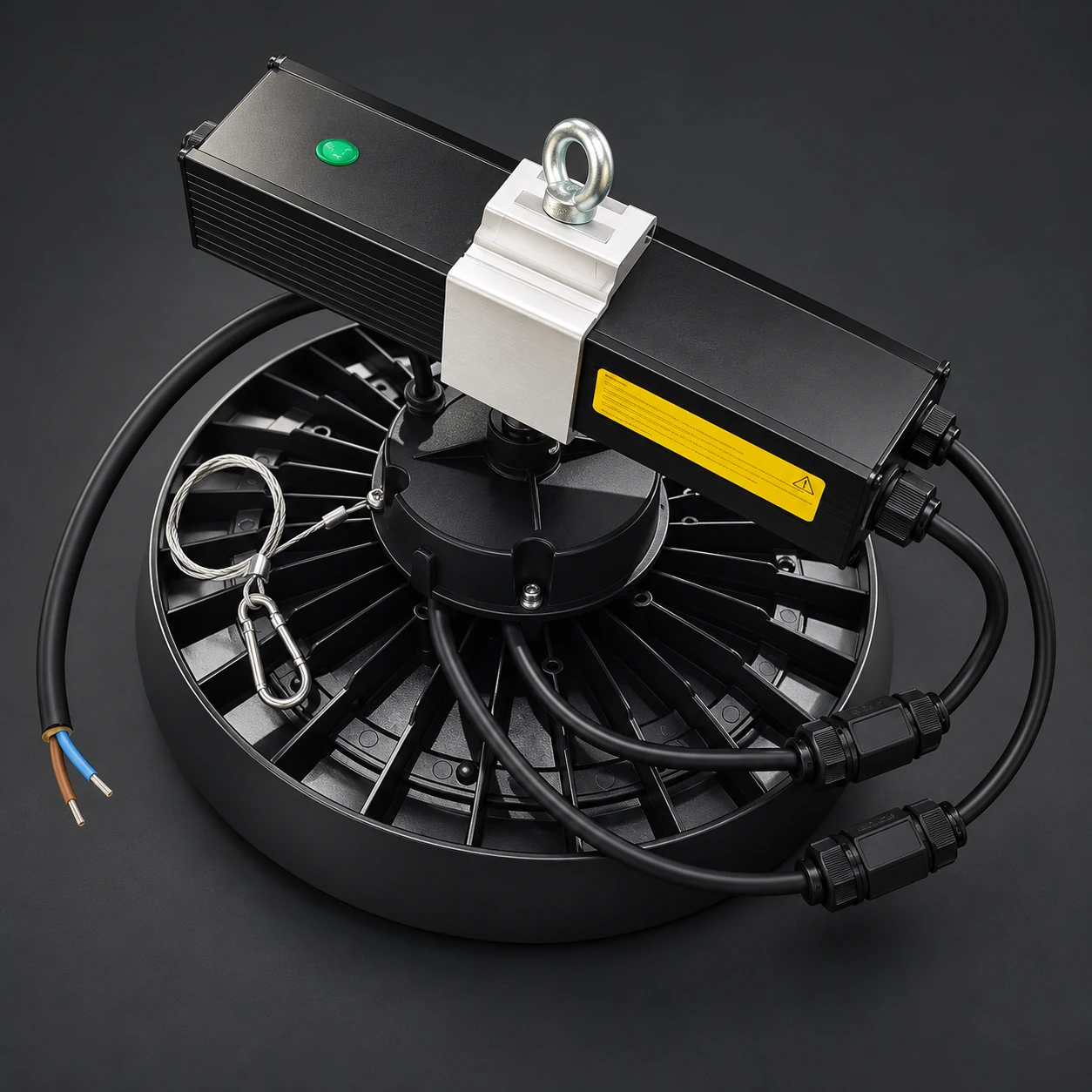

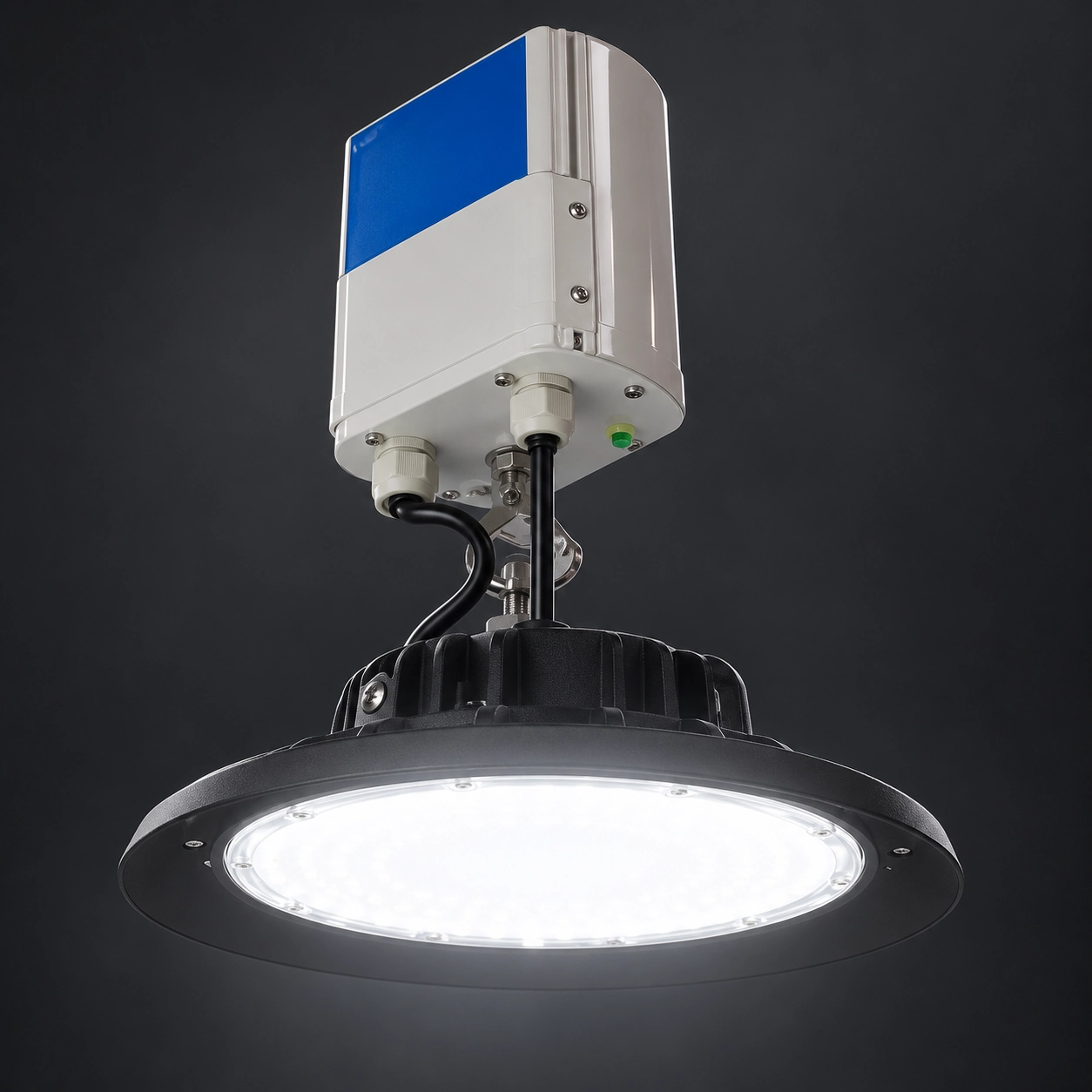

Halová svítidla řady B s nouzovou baterií
Pokud projekt vyžaduje stmívání, posuďte tyto varianty se zdrojem DALI nebo 0–10 V: průmyslová svítidla s řízením světelné úrovně. Zmínky o ropě, plynu nebo těžbě v katalogu neznamenají vhodnost do výbušného prostředí. V továrně nebo skladu je nutné nouzovou výdrž a tok ověřit odděleně od běžného režimu. Deklarovaný měrný výkon až 190 lm/W platí pro běžný provoz. Řada B zahrnuje jmenovité varianty 100, 150 a 200 W a deklarovanou výdrž baterie 1–3 hodiny při sníženém výkonu nouzového režimu. Příkony a toky v tabulce dávají přibližně 150–160 lm/W; nepotvrzují horní deklaraci 190 lm/W. Výsledek vybrané konfigurace musí potvrdit měřicí protokol.
- Referenční řada: HOYUWO-HB-B (EM)
- Vstupní napětí: 120–277 V AC, 50/60 Hz
- Účiník: >0,95
- Celkové harmonické zkreslení: <10 %
- Stupeň krytí: IP65; ověřte montážní podmínky
- Mechanická odolnost: IK08
- Třída ochrany před úrazem elektrickým proudem: I
- Provozní teplota: −35 až +55 °C
- LED Lumileds SMD; deklarovaný měrný výkon: 160lm/W-190lm/w
- Lithiová nouzová baterie: podle verze deklarovaná doba 1–3 hodiny při výkonu 10–30 W.
- Ověřte povolené podmínky prostředí pro zdroj a kompletní svítidlo.
- Přepěťová ochrana: varianty 4 nebo 10 kV
- Záruka až 5 let podle podmínek nabídky
- Pro deklarace CE, RoHS, LVD a EMC si vyžádejte dokumentaci objednávaného kódu.
| Kód modelu | Příkon | Rozměry | Světelný tok | Provoz v nouzovém režimu | Technický list |
|---|---|---|---|---|---|
| HOYUWO-HB-100WB(EM) | 100W±5% | Ø248*H155mm | 15000-16000lm | 10–15 W; deklarovanou dobu 1–3 hodiny je nutné ověřit pro sadu | Vyžádat technický list |
| HOYUWO-HB-150WB(EM) | 150W±5% | Ø308*H165mm | 22500-24000lm | 15–20 W; deklarovanou dobu 1–3 hodiny je nutné ověřit pro sadu | Vyžádat technický list |
| HOYUWO-HB-200WB(EM) | 200W±5% | Ø360*H175mm | 30000-32000lm | 30 W; deklarovanou dobu 1–3 hodiny je nutné ověřit pro sadu | Vyžádat technický list |
- Stmívání: PWM / 0–10 V / DALI
- Varianty napájení: 12, 24, 36 nebo 48 V DC.
- pohybový senzor
- osvětlení skladu
- Osvětlení železniční stanice
- Osvětlení supermarketu
Při výběru svítidel pro vysokou montáž v továrně, dílně nebo skladu zohledněte regály a pracovní stanoviště. Jejich polohy ovlivňují optiku, rozmístění a potřebný počet svítidel.
Lze posoudit zavěšení na ocelovém řetězu nebo přisazenou montáž pomocí úhlového držáku; vyberte příslušenství vhodné pro model.

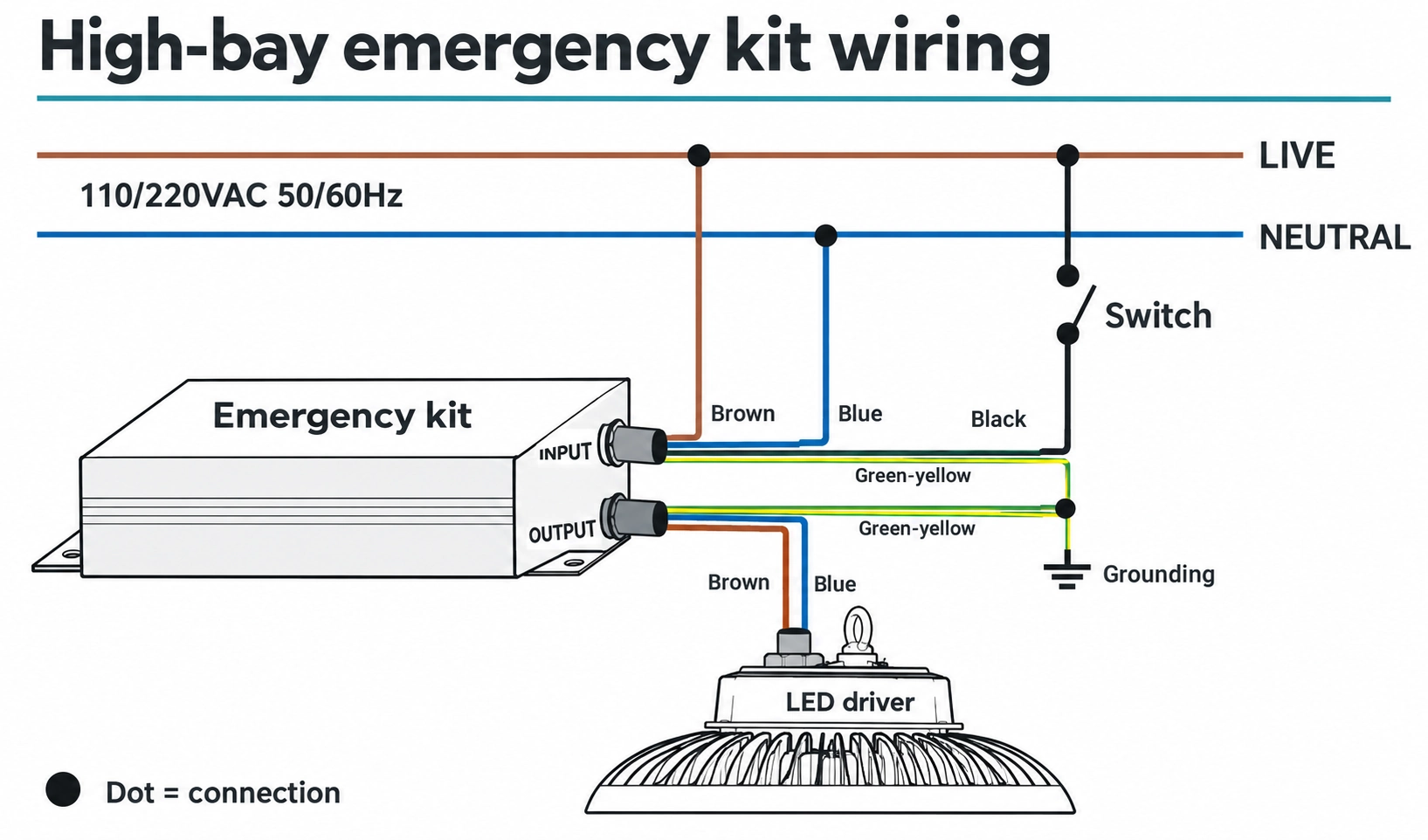

Prostudujte schéma zapojení svítidla s nouzovou baterií:
Kritéria výběru před objednávkou
Vyžádáme přípustnou provozní teplotu celého halového svítidla včetně zdroje. Zohledníme, že teplota u střechy se může lišit od teploty u podlahy.
Montážnímu specialistovi předáme deklarovaný náběhový proud zdroje, aby mohl určit obvod a počet připojených svítidel.
Ověříme nosnost konstrukce, způsob zavěšení a servisní přístup. Kotvení a elektrické připojení proběhnou podle návodu modelu.
Je nouzové světlo stejné jako při běžném provozu?
Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.
Které rozměry je třeba před objednávkou ověřit?

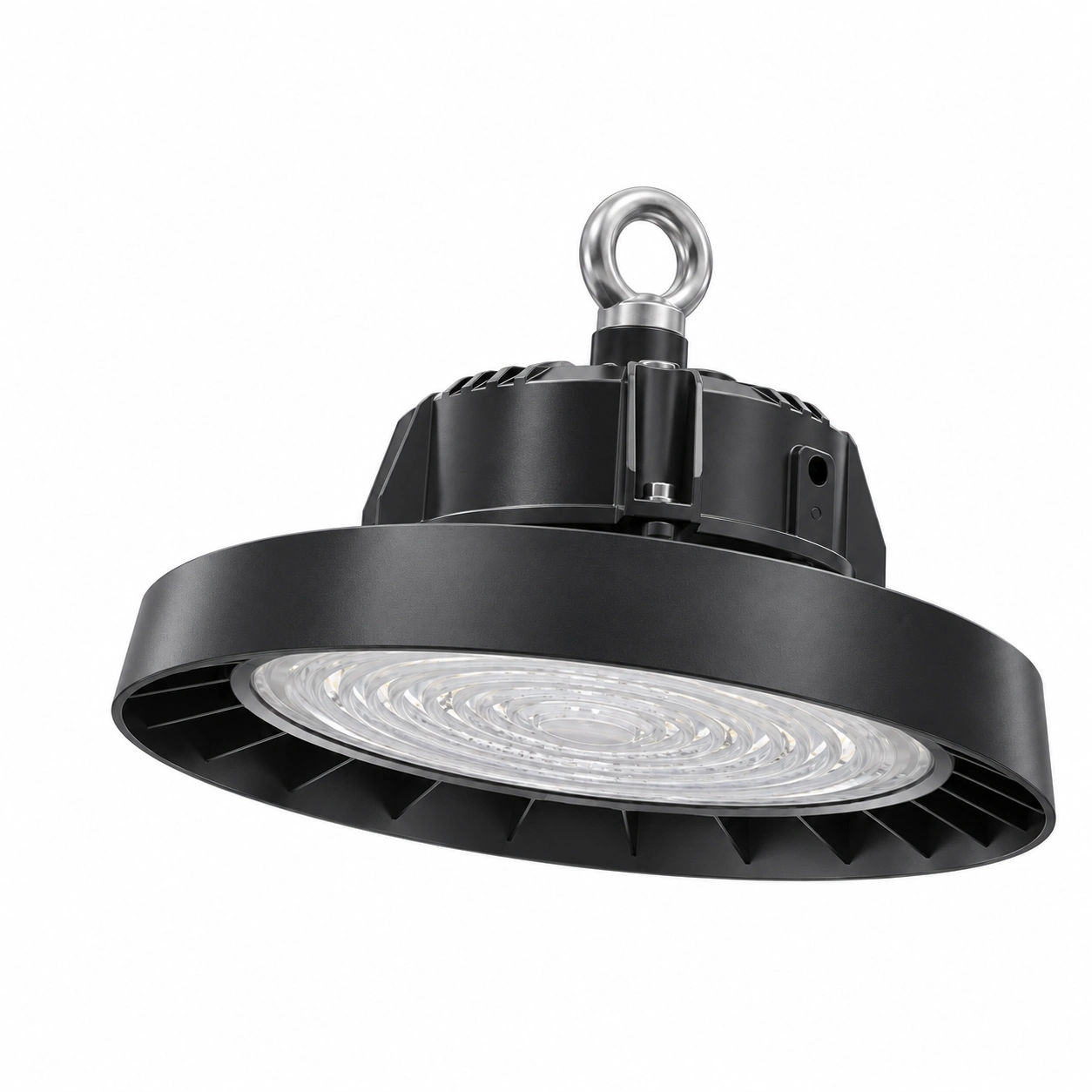

Výkres HOYUWO-HB-100WB(EM) uvádí Ø248 × výšku 155 mm. Rozměry porovnáme s nosnou konstrukcí a dodávanou verzí bez zobecnění na celou řadu.
Stačí pro výběr halového svítidla výška provozu?
Do plánu doplníme stroje, regály a pracovní plochy. S těmito údaji ověříme fotometrii před určením příkonu a počtu svítidel.
Jaký systém stmívání objednat?
Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.
Přístupný text informací z obrázků
Obrázek 1 · Montáž
- Fáze
- Nulový vodič
- Spínač
- Nouzová sada,
- VÝSTUP
- hnědá
- Modrá
- VSTUP
- Zelenožlutá
- Černá
- /VÝSTUP
- Ochranné uzemnění
- Napájecí zdroj LED
- — znázorňuje připojení
