LED panel s voštinovou mřížkou a volbou světelných modulů

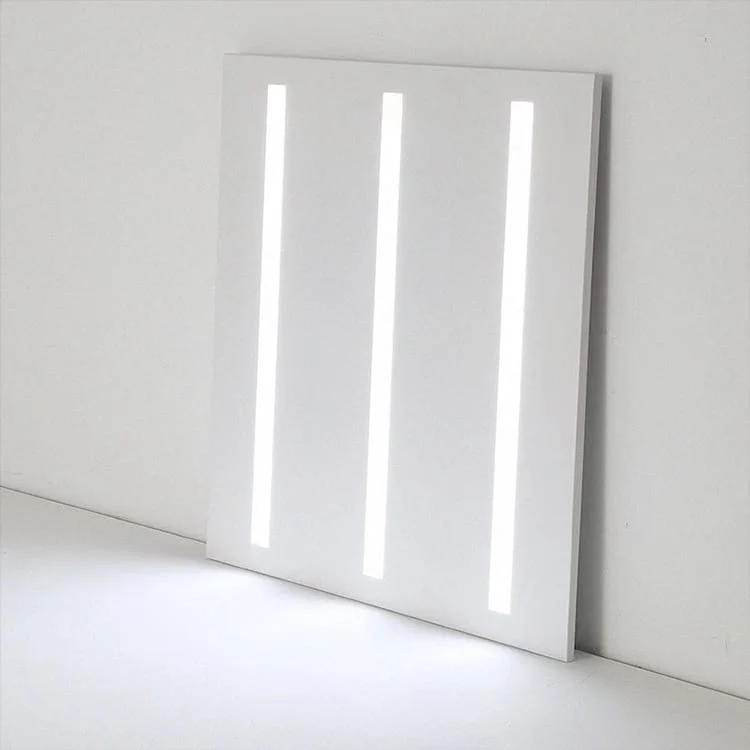

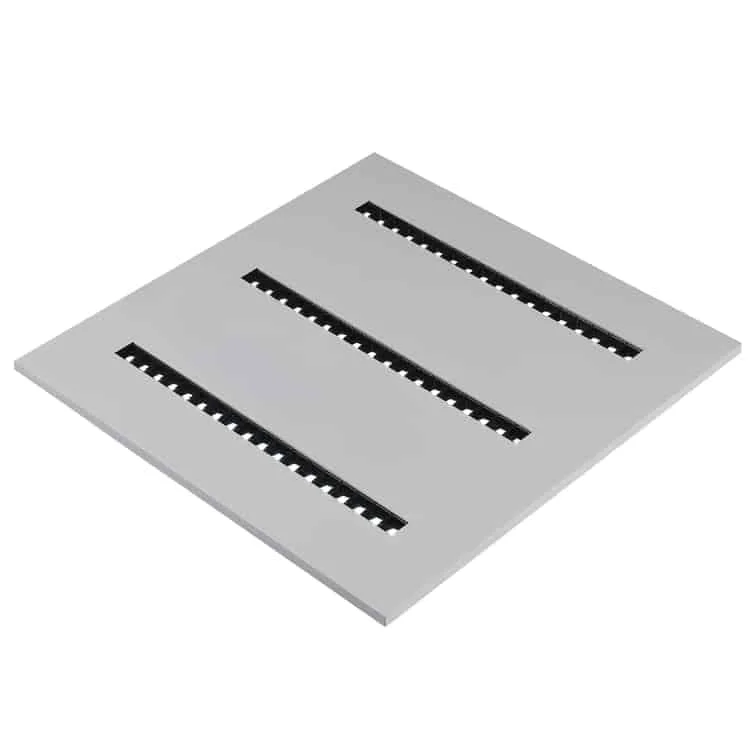

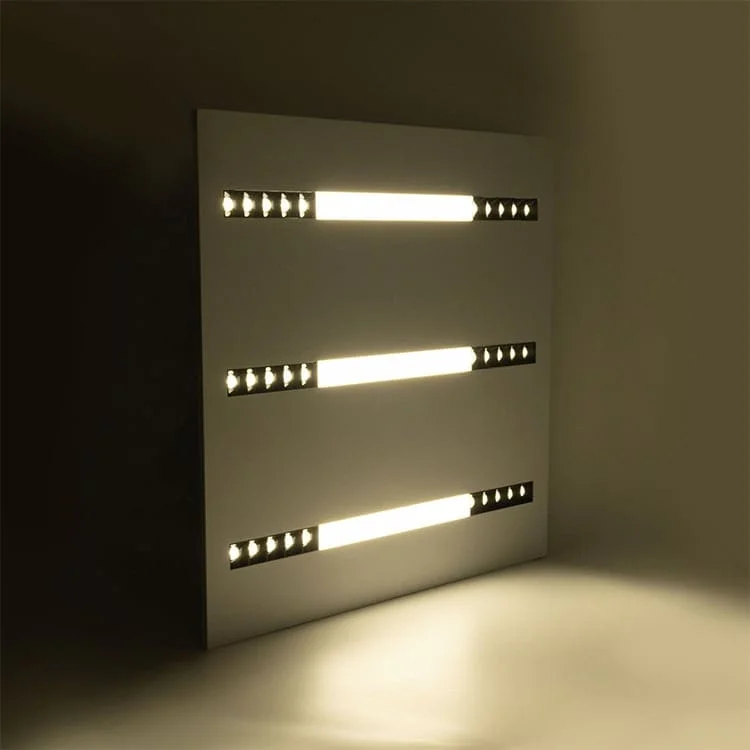

Při výměně svítidla s trubicemi T8 porovnejte uložení nového panelu do konstrukce, rozměry, světelný tok a fotometrii. Lineární moduly pro rozptýlené světlo můžete spojit s akcentními moduly s voštinovou mřížkou nebo použít pouze jeden typ. Běžné je zapuštění do modulového stropu; pro přisazené použití ověřte potřebnou sadu. Tabulka uvádí 110/220–240 V AC, část o zdroji 220–265 V AC; napětí zvolené konfigurace je nutné potvrdit. Záznam účiníku v řádku 60 W nemá platný formát a bez opravy výrobcem jej nelze použít při výběru.
Připravíme poptávku vymezující počet kusů a přesnou konfiguraci potřebnou pro projekt.
| Objednací model | Příkon | Rozměry | Světelný tok | Index podání barev (Ra) | účiník | UGR | Teplota chromatičnosti | Vstupní napětí | Technický list |
| HOYUWO-PL6060-40WH | 40W±5% | 595*595*25mm | 3800-4100lm | >80 | >0.9 | <19 | 3000K4000K6500K | 110/220-240VAC 50/60Hz | Vyžádat technický list |
| HOYUWO-PL6060-48WH-A | 48W±5% | 595*595*25mm | 4800-5200lm | >80 | >0.9 | <19 | 3000K4000K6500K | 110/220-240VAC 50/60Hz | Vyžádat technický list |
| HOYUWO-PL6060-60WH-A | 60W±5% | 595*595*25mm | 6000-6600lm | >80 | Nutno ověřit pro model | <19 | 3000K4000K6500K | 110/220-240VAC 50/60Hz | Vyžádat technický list |
Materiály a povrch

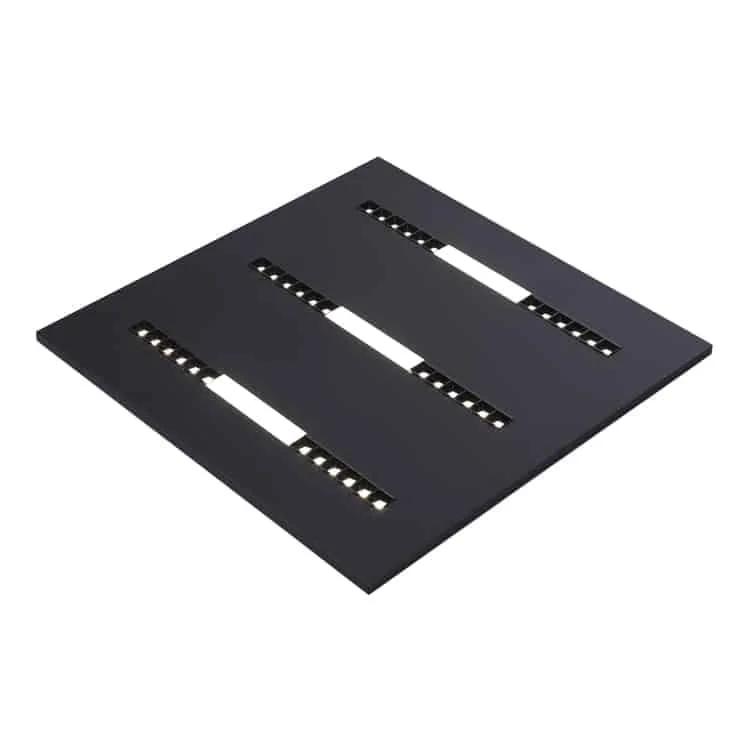

- Těleso a chladič: kovová základna tloušťky 2,5–3 mm; standardně matně bílá, volitelně matně černá.
- Difuzor / kryt: polystyren PS.
- Čočka: optika odolná vůči vysoké teplotě s rovnoměrným rozložením
Řídicí zařízení / napájecí zdroj LED
- Značka: LiFud / Eaglerise / OSRAM / PHILIPS
- Vstupní napětí: 220–265 V AC, 50/60 Hz
- Účiník: >0,9
- Účinnost: >88 %
- Přepěťová ochrana: 1–2 kV
- Typ: zapnutí/vypnutí
- Deklarovaná životnost: >50000 hodin
- Stupeň krytí: IP20
- Zdrojový popis vypočítává dokumenty nebo značky CE, ENEC, TUV a CB. Před objednávkou je nutné ověřit příslušný model a dokumenty podporující tato tvrzení. Seznam není novým ověřeným tvrzením o certifikaci HOYUWO LED.
- Záruka: 2 / 3 / 5 let
Optické údaje
- LED čipy: SMD2835
- Index podání barev: >80
- Měrný výkon: 100 lm/W
- SDCM：<5
- Teplota chromatičnosti: 3000/4000/6500 K
- Stmívání TRIAC / 0–10 V / DALI
- Nouzový modul: podle verze provoz 1, 2 nebo 3 hodiny při 30 % výkonu.
- Přisazená verze
Kritéria výběru před objednávkou
Pro posouzení uvedené životnosti si vyžádáme zkušební teplotu a kritérium zachování světelného toku.
V plánu údržby ověříme dostupnost náhradního zdroje a způsob jeho vyjmutí z podhledu.
- Standardní zapuštěná verze se ukládá do vhodné nosné konstrukce modulového podhledu.
- Závěsná montáž je možná; ocelová závěsná lanka je nutné objednat samostatně.
Ověříme vhodnost stropní konstrukce pro uložení, zavěšení nebo přisazenou montáž modelu. Ponecháme prostor pro zdroj a pozdější údržbu.
Tuto konfiguraci lze posuzovat v projektech osvětlení kanceláří, zasedacích místností, supermarketů, škol a nemocnic.
Ve třídě, kanceláři a prodejně sladíme panel se stropním modulem. Pro určení celkového osvětlení ověříme rozložení světla a oslnění na pracovních místech.
Které rozměry je třeba před objednávkou ověřit?
Nosnou konstrukci porovnáme s výkresem HOYUWO-PL6060-40WH s rozměry 595 × 595 × 25 mm. Ověříme dodávanou verzi bez zobecnění rozměru na celou rodinu.
Jak ověřit kompatibilitu s podhledem?
Vnější rozměry panelu porovnáme se stropní mřížkou a dosedací plochou. Určíme rám a příslušenství, které mají být dodány pro zvolenou montáž.
Je nouzové světlo stejné jako při běžném provozu?
Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.
Jaký systém stmívání objednat?
Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.
