Panely 1200 × 300 s přímým podsvícením, 36–60 W

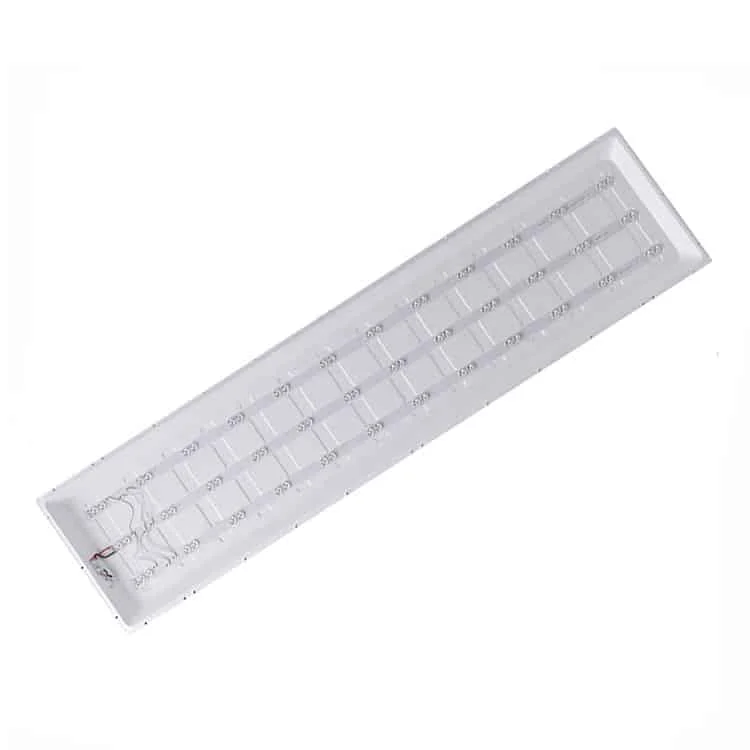

Ve škole nebo nemocnici ověřte fotometrii a výpočtové podmínky volitelného prizmatického difuzoru s deklarovaným UGR <19. Lze zvolit příkon 36, 40, 48 nebo 60 W a zapuštěnou či závěsnou montáž. Panel 1200 × 300 mm používá LED umístěné na základně pro přímé podsvícení.

LED čipy: Philips SMD2835
CRI (Ra): >80 nebo 90
SDCM:< 5 nebo 3
Teplota chromatičnosti: 3000 / 4000–4500 / 5700–6500 K
Napájecí zdroj LED: Eaglerise / LiFud / Philips; list deklaruje provoz bez blikání
Vstupní napětí: 110 V nebo 220–240 V AC, 50/60 Hz; ověřte verzi
Účiník: >0,9
Celkové harmonické zkreslení: <15 %
Materiály: kovový rám, kovová základna a PS kryt
Povrch: matně bílý
Deklarované UGR: standardně <21, volitelně <19; závisí na konfiguraci a podmínkách výpočtu
Standardně zapuštěná montáž; volitelně závěsná
Krytí čelní strany: IP44
Deklarovaná životnost: >50.000 hodin
Provozní teplota: −25 až +60°C
Záruka: 3/5 let
Deklarovaná shoda: CE a RoHS. Vyžádejte si dokumentaci konkrétního modelu.

Požádat o cenovou nabídku

Kód modelu	Příkon	Rozměry	Světelný tok	Technický list
HOYUWO-PL12030-36WD	36W±5%	1195295H23mm	3600-4400lm	Vyžádat technický list
HOYUWO-PL12030-40WD	40W±5%	1195 × 295 × H23 mm — standardní verze 1213 × 301 × H23 mm — verze označená jako USA	4000-4800lm	Vyžádat technický list
HOYUWO-PL12030-48WD	48W±5%	1195295H23mm	4800-5900lm	Vyžádat technický list
HOYUWO-PL-12030-60WD	60W±5%	1195295H23mm	6000-7200lm	Vyžádat technický list

Pro stmívání vyberte kompatibilní zdroj TRIAC, 0–10 V nebo DALI.
Nouzová varianta: 30 % výkonu, uvedená doba 1, 2 nebo 3 hodiny
Volitelný rám pro přisazenou montáž
Závěsná montáž
Panel s deklarovaným UGR <19; ověřte podmínky výpočtu

Kritéria výběru před objednávkou

Pro posouzení uvedené životnosti si vyžádáme zkušební teplotu a kritérium zachování světelného toku.

V plánu údržby ověříme dostupnost náhradního zdroje a způsob jeho vyjmutí z podhledu.

Panel lze zvažovat v projektech škol, nemocnic a supermarketů.

Ve třídě, kanceláři a prodejně sladíme panel se stropním modulem. Pro určení celkového osvětlení ověříme rozložení světla a oslnění na pracovních místech.

Standardní verze je určena pro kompatibilní modulový strop. Ověřte dosedací rozměry a upevňovací systém.
Pro závěsnou montáž si vyžádejte ocelová lanka a příslušné příslušenství.
Přisazená montáž vyžaduje kompatibilní rám.
Možnost montáže pružinovými sponami — vyžádejte si příslušenství vhodné pro model

Ověříme vhodnost stropní konstrukce pro uložení, zavěšení nebo přisazenou montáž modelu. Ponecháme prostor pro zdroj a pozdější údržbu.

Které rozměry je třeba před objednávkou ověřit?

Výkres HOYUWO-PL12030-36WD uvádí 1195 × 295 × H23 mm. Rozměry porovnáme s nosnou konstrukcí a dodanou verzí; ostatní verze je nutné ověřit zvlášť.

Jak ověřit kompatibilitu s podhledem?

Vnější rozměry panelu porovnáme se stropní mřížkou a dosedací plochou. Určíme rám a příslušenství, které mají být dodány pro zvolenou montáž.

Je nouzové světlo stejné jako při běžném provozu?

Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.
