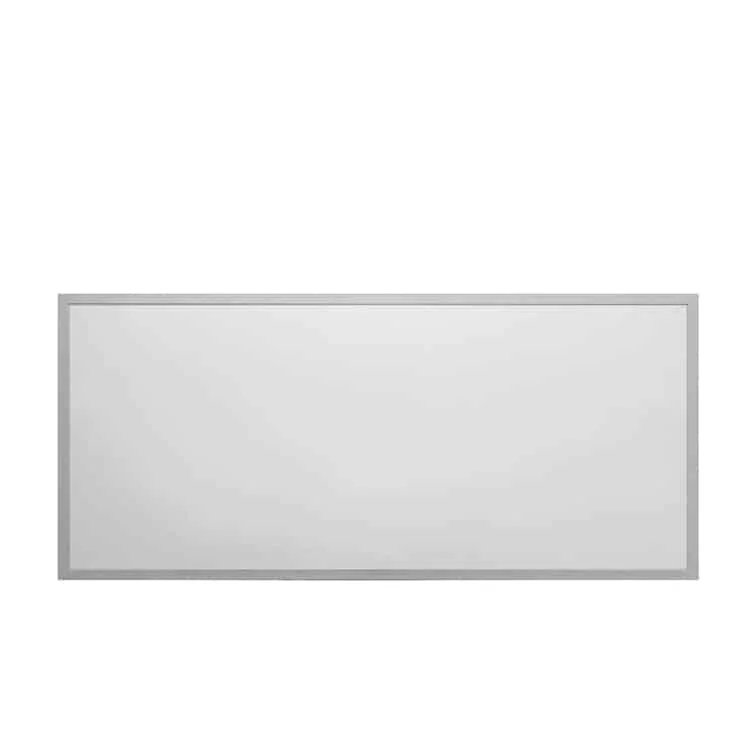

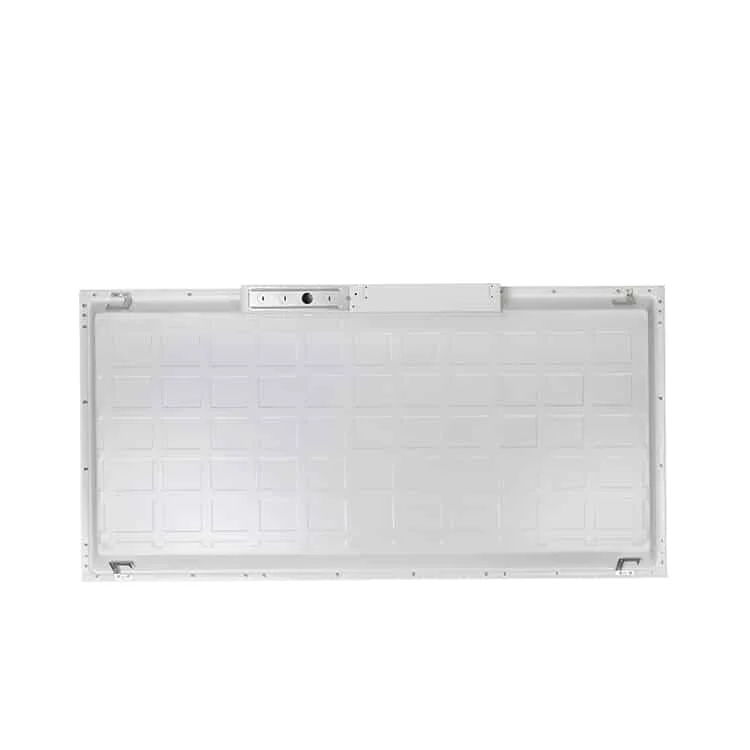

Panely 1200 × 600 s přímým podsvícením a možností zavěšení

Objednací model	Příkon	Rozměry	Světelný tok	Index podání barev (Ra)	Účiník	UGR	Teplota chromatičnosti	Vstupní napětí	Technický list
HOYUWO-PL12060-50WD	50W±5%	1195*595*32mm	6000-6200lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	Vyžádat technický list
HOYUWO-PL6060-60WD	60W±5%	1195*595*32mm	6600-7200lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	Vyžádat technický list
HOYUWO-PL-6060-80WD	80W±5%	1195*595*32mm	7500-8000lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	Vyžádat technický list
HOYUWO-PL12060-96WD	96W±5%	1195*595*32mm	8300-9000lm	>80	>0.9	<20	3000K4000K6500K	100-240VAC 50/60Hz	Vyžádat technický list

Materiály a povrchové úpravy

• Kovová základna o tloušťce 3 mm pro odvod tepla
• Rám s rohovými spoji a bílým práškovým lakem
• Světelný zdroj: Bridgelux / Philips SMD2835
• Zdroj: LiFud nebo Eaglerise

Prohlédněte si změřenou distribuci světla:

• Rozměry: L1195 × W595 × H32 mm
• Vstupní napětí: 100–265 V AC, 50/60 Hz
• Účiník: >0,9
• Index podání barev: >80
• Deklarovaný měrný výkon: 100 lm/W
• Celkové harmonické zkreslení: <15 %
• Přepěťová ochrana: 1–2 kV
• Účinnost: >88 %
• Stupeň krytí: IP22, pro interiér
• Úhel vyzařování: široký, 120°
• Teplota chromatičnosti: 3000/4000/6500 K
• Provozní teplota: −25 až +55°C
• Deklarovaná životnost: >50.000 hodin
• Deklarovaná shoda: CE a RoHS. Vyžádejte si dokumentaci konkrétního modelu.
• Záruka výrobce: 2 / 3 / 5 let

• Stmívání PWM/0-10V/DALI
• Nouzová sada: 9–12 W, uvedená doba 1, 2 nebo 3 hodiny
• Boční podsvícení

Kritéria výběru před objednávkou

Oslnění posoudíme podle skutečné výšky, polohy svítidel a pracovních ploch. Protože katalogová hodnota nepopisuje chování celé instalace, vyžádáme výpočet pro konkrétní projekt.

Pro posouzení uvedené životnosti si vyžádáme zkušební teplotu a kritérium zachování světelného toku.

• Standardní verze se ukládá do kompatibilního modulového stropu. Před montáží ověřte rozměry, dosedací plochu a nosnost.
• Pro závěsnou montáž si vyžádejte ocelová lanka a příslušné příslušenství.
• Přisazená montáž vyžaduje kompatibilní rám.
• Uvedena je také možnost pružinových spon; ověřte dostupnost pro vybraný model.

Ověříme vhodnost stropní konstrukce pro uložení, zavěšení nebo přisazenou montáž modelu. Ponecháme prostor pro zdroj a pozdější údržbu.

Podmínky použití v kanceláři, škole, nemocnici, hotelu, prodejně nebo stanici porovnáme s požadovaným tokem, spotřebou a distribucí. Katalogové srovnání LED 50 W se zářivkou 200 W nebudeme považovat za rovnocennost platnou pro každou instalaci.

Ve třídě, kanceláři a prodejně sladíme panel se stropním modulem. Pro určení celkového osvětlení ověříme rozložení světla a oslnění na pracovních místech.

Jaký je rozdíl mezi podhledem a závěsným svítidlem?

Podhled tvoří obklad pod stropní deskou nebo střechou. Závěsné svítidlo se zavěšuje na lanka či tyče, ať je tento obklad přítomen, nebo ne. Pro panel je třeba určit vhodnou nosnou konstrukci a upevňovací body příslušenství.

Které rozměry je třeba před objednávkou ověřit?

Při výměně uvedeme skutečné rozměry starého svítidla; podobný příkon neznamená stejné těleso. Ověříme kotvení, kabelové vstupy a vnější části. Výkres HOYUWO-PL12060-50WD uvádí 1195 × 595 × 32 mm. Hodnoty porovnáme s nosnou konstrukcí a vybranou verzí.

Jak ověřit kompatibilitu s podhledem?

Označení formátu neudává přesný dosedací rozměr. Získáme výkres uložení panelu, rozměry porovnáme s rastrem a naplánujeme přístup ke zdroji bez zbytečného rozebírání stropu. Poté vybereme rám nebo sadu vhodnou pro montáž.

Je nouzové světlo stejné jako při běžném provozu?

Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.

Jaký systém stmívání objednat?

Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.
