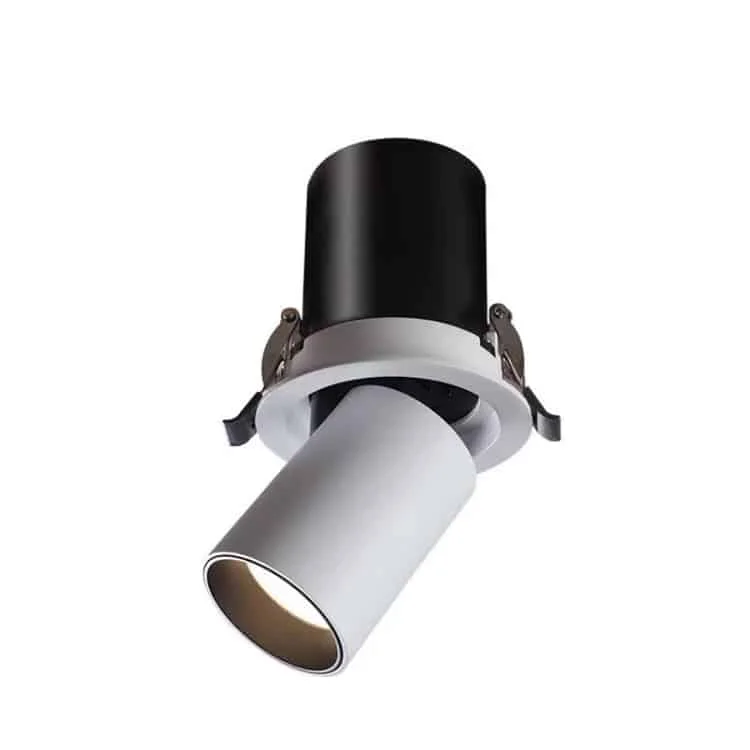

Výsuvný downlight s otáčením 360° a nastavením 90°
Pro domácnost nebo komerční prostor vyberte kulaté či obdélníkové těleso. Pokud je potřeba světlo dolů, modul zůstává uvnitř tělesa. Po vysunutí jej lze nasměrovat na stěnu nebo předmět; rozsah pohybu je vodorovně 360° a svisle 90°.
- Tvar: čtvercový nebo kulatý
- Technický list deklaruje provoz bez blikání; ověřte podmínky zkoušek.
- Deklarovaná životnost: >50.000 hodin
- Záruka: 3/5 let
- Provozní teplota: −25 až +50 °C
- Deklarovaná shoda: CE a RoHS. Vyžádejte si dokumentaci konkrétního modelu.
- Napájecí zdroj LED: Philips / Osram / LiFud / Eaglerise; list deklaruje provoz bez blikání
- Účiník: >0.5 nebo 0.9
- Celkové harmonické zkreslení: <15 %
- LED čipy: Bridgelux / Osram / Citizen COB
- SDCM: <5 nebo 3, CRI >92
- Teplota chromatičnosti: 2700–3000 / 4000–4500 / 5500–6500 K
- Vstupní napětí: 110/220-240VAC 50/60Hz
| Kód modelu | Příkon | Rozměry | Montážní otvor | Světelný tok | Technický list |
|---|---|---|---|---|---|
| HOYUWO-DLG-7WF | 7W±5% | Φ90*H80mm | Φ80mm | 630-700lm | Vyžádat technický list |
| HOYUWO-DLG-15WF | 15W±5% | Φ115*H105mm | Φ100mm | 1300-1500lm | Vyžádat technický list |
| HOYUWO-DLG-20WF | 20W±5% | Φ135*H125mm | Φ125mm | 1700-2000lm | Vyžádat technický list |
| HOYUWO-DLG-25WF | 25W±5% | Φ160*H125mm | Φ145mm | 2300-2600lm | Vyžádat technický list |
| HOYUWO-DLG-7WF*2 | 14W±5% | L170*W90mm | L155*W75mm | 1150-1400lm | Vyžádat technický list |
| HOYUWO-DLG-15WF*2 | 30W±5% | L210*W115mm | L190*W95mm | 2650-3000lm | Vyžádat technický list |
| HOYUWO-DLG-20WF*2 | 40W±5% | L250*W140mm | L230*W120mm | 3500-4000lm | Vyžádat technický list |
| HOYUWO-DLG-25WF*2 | 50W±5% | L303*W160mm | L285*W145mm | 4800-5500lm | Vyžádat technický list |
- Varianty malého napětí 12–60 V; přesné napětí a druh AC/DC ověřte podle modelu
- kulaté a obdélníkové
- Volitelné stmívání: Triac / 0–10 V / DALI
- Nouzová bateriová sada: 30 % výkonu, uvedená doba 1, 2 nebo 3 hodiny
Kritéria výběru před objednávkou
Po dokončení stropu musí zůstat přístup k napájecímu zdroji a jeho připojení a zdroj musí být vyjímatelný. Vedle výšky tělesa proto ověříme prostor pro údržbu a kabeláž.
- nákupní centrum
- hotel
- Kanceláře
- muzeum
- Výstavní sály
- Obývací pokoj / jídelna
Použijte způsob montáže uvedený pro zvolenou verzi svítidla. Při výběru optiky rozlišujte celkové osvětlení prostoru a zvýraznění konkrétních předmětů nebo ploch.
Při přípravě zapuštěné montáže vybereme rozměr otvoru a upevňovací systém podle výkresu a návodu konkrétního modelu.
Podle výkresu modelu určíme místo upevnění a přístup k napájení. Montáž bude respektovat návod svítidla i konstrukční podmínky stropu.
Co zkontrolovat při směrování reflektoru?
Nejprve ověříme meze otáčení modelu a přípustný mechanický pohyb. Poté nasměrujeme světlo tak, aby procházející člověk neměl zdroj přímo v zorném poli.
Které rozměry je třeba před objednávkou ověřit?
Výkres HOYUWO-DLG-7WF uvádí Φ90 × H80 mm. Před montáží porovnáme povrch a rozměry dodané verze; ostatní modely řady mohou být odlišné.
Jak zvolit optiku tohoto downlightu?
Optiku zvolíme podle montážní vzdálenosti a osvětlované plochy. Úzký úhel světlo více soustředí; výsledek je však nutné ověřit světelnětechnickým výpočtem.
Je nouzové světlo stejné jako při běžném provozu?
Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.
Jaký systém stmívání objednat?
Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.
Přístupný text informací z obrázků
Obrázek 1 · Montáž
- 1. Při odpojeném napájení připravte otvor podle výkresu svítidla.
- 2. Proveďte elektrické připojení podle návodu modelu.
- 3. Přidržte pružiny a vložte svítidlo do otvoru podle schématu.
- 4. Ověřte upevnění a dokončete montáž; poté zapněte napájení a zkontrolujte provoz.
