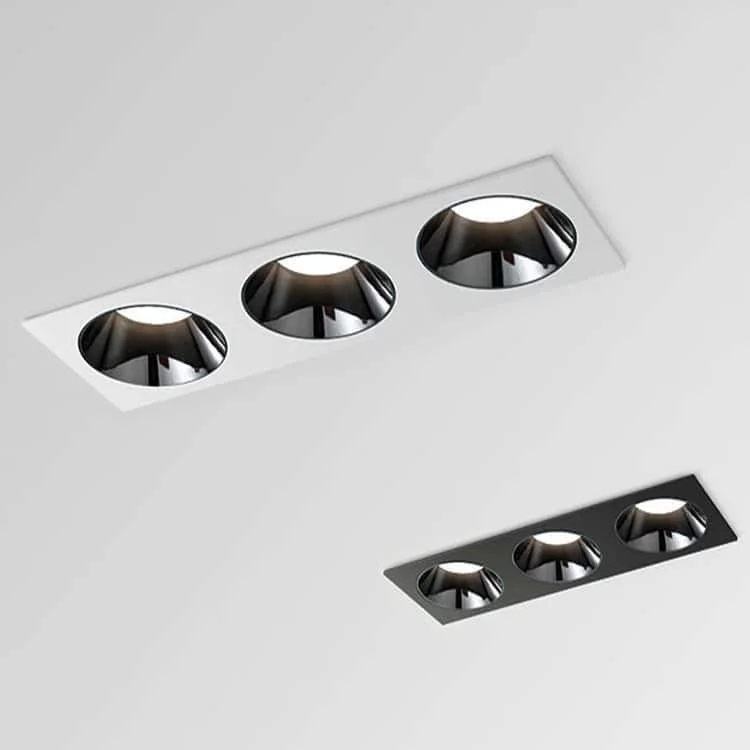

Obdélníkový downlight se třemi směrovatelnými moduly
Pro nastavení směru světla v komerčním prostoru lze každý modul naklonit o 25°. Porovnejte dvě obdélníková tělesa se třemi moduly. Příkon modulu podle verze činí 7, 10, 15, 20 nebo 30 W; celkový příkon svítidla odečtěte z tabulky.
- Tvar: obdélníkový
- Směrovatelný: ano
- Těleso: standardně matná bílá, volitelně matná černá
- Úhel vyzařování: 15 / 24 / 38°
- Nastavitelný náklon: 25°
- Standardně zapínání/vypínání; volitelně stmívání nebo řízení Zigbee
- Způsob montáže: zapuštěná
- Provozní teplota: −30 až +60°C
- Deklarovaná shoda: CE a RoHS. Vyžádejte si dokumentaci konkrétního modelu.
- Záruka: 3 / 5 let
- Vstupní napětí: 110/220-240VAC 50/60Hz
- Účiník: >0,9
- LED čip: Bridgelux/Osram COB
- Celkové harmonické zkreslení: <15 %
- CRI:>92 SDCM:<5
- Teplota chromatičnosti: 3000 / 3500 / 4000–4500 / 5500–6000 K
| Fotografie | Kód modelu | Příkon | Rozměry | Montážní otvor | Světelný tok | Reflektory | Technický list |
|---|---|---|---|---|---|---|---|
 | HOYUWO-DLG-10WB*3 | 3*10W±5% | L247*W88mm | L238*W75mm | 2800-3300lm | Bílá / černá / stříbrná / zlatá | Vyžádat technický list |
 | HOYUWO-DLG-7WE*3 | 3*7W±5% | L330*W130mm | L305*W105mm | 1900-2100lm | bílá / černá | Vyžádat technický list |
| HOYUWO-DLG-10WE*3 | 3*10W±5% | L330*W130mm | L305*W105mm | 2700-3000lm | bílá / černá | Vyžádat technický list |
| HOYUWO-DLG-15WE*3 | 3*15W±5% | L375*W150mm | L355*W125mm | 4050-4500lm | bílá / černá | Vyžádat technický list |
| HOYUWO-DLG-20WE*3 | 3*20W±5% | L485*L180mm | L465*L160mm | 5400-6000lm | bílá / černá | Vyžádat technický list |
| HOYUWO-DLG-30WE*3 | 3*30W±5% | L485*L180mm | L465*L160mm | 8000-9000lm | bílá / černá | Vyžádat technický list |
- sada nouzové podpory
- Stmívání 0–10 V, fázové Triac nebo DALI
- Chytrý downlight Zigbee
Kritéria výběru před objednávkou
Ponecháme dostatek místa pro přístup k napájecímu zdroji a jeho výměnu i po uzavření stropu.
Podle přípustného způsobu montáže a zvolené optiky lze model posoudit pro celkové osvětlení interiéru nebo zvýraznění určité oblasti.
Před montáží porovnáme technický výkres s upevňovacími body a schématem zapojení. Instalace proběhne při vypnutém napájení podle návodu dodaného svítidla.
Je uvedený příkon pro jeden zdroj, nebo pro celou sestavu?
U vícemodulového svítidla ověříme rozdělení příkonu a funkce řízení. Je-li již uveden celkový příkon sestavy, nebudeme jej znovu násobit počtem modulů.
Které rozměry je třeba ověřit?
Podle výkresu modelu porovnáme rozměry, montážní otvor a upevnění a vyhradíme také místo pro napájecí zdroj.
Jak určit optiku?
Ve výpočtu oddělíme celkové osvětlení od akcentního a úhel vyzařování posoudíme ze skutečného montážního místa.
Přístupný text informací z obrázků
Obrázek 1 · Technické parametry
- Směrové nastavení: 25°.
- Výsuvný modul usnadňuje výměnu.
