Reflektory pro komerční prostory: otáčení 360°, náklon 30°
V komerčním projektu nejprve ověřte konfiguraci a podmínky zkoušky životnosti. Lze posuzovat zdroje BOKE, LiFud, Eaglerise nebo Philips; deklarovaná životnost nad 50.000 hodin závisí na zvolené konfiguraci. Zvolte hluboký reflektor omezující oslnění nebo kloubovou hlavici. Zapuštěný reflektor nabízí náklon 30° a otáčení 360°.
- LED čip: Bridgelux/Osram COB
- SDCM: <5 nebo <3
- Teplota chromatičnosti: 2700–3000 / 4000–4500 / 5500–6500 K
- Index podání barev Ra: >90
- Vstupní napětí: 110/220-240VAC 50/60Hz
- Celkové harmonické zkreslení: <15 %
- Účiník: standardně >0,5; volitelně >0,9
- Materiály: lité hliníkové těleso, PC reflektor a rychlospojka
- Reflektory: matně černý/bílý, tmavě metalický, stříbrný a volitelně zlatý
- Možnosti úhlu vyzařování: 15/24/36°
- Deklarované UGR: <15; konstrukce omezující oslnění
- Stupeň krytí: IP20, pro interiér
- Mechanická odolnost: IK07
- Záruka: 3/5 let
- Deklarované dokumenty: CE, LVD, EMC, RoHS — ověřte pro zvolený model
| Kód modelu | Příkon | Rozměry (mm) | Montážní otvor (mm) | Světelný tok | Technický list |
|---|---|---|---|---|---|
| HOYUWO-DL-15WG-8 | 12W-15W±5% | Φ82*H95mm | Φ75mm | 1200-1500lm | Vyžádat technický list |
| HOYUWO-DL-25WG-8 | 20W-25W±5% | Φ104*H120mm | Φ95mm | 2200-2500lm | Vyžádat technický list |
| HOYUWO-DL-30WG-8 | 30W±5% | Φ120*H125mm | Φ105-110mm | 2700-3000lm | Vyžádat technický list |
| HOYUWO-DL-35WG-8 | 35W±5% | Φ130*H132mm | Φ115-120mm | 3200-3500lm | Vyžádat technický list |
| HOYUWO-DL-40WG-8 | 40W±5% | Φ130*H132mm | Φ115-120mm | 3600-4000lm | Vyžádat technický list |
Kritéria výběru před objednávkou
Ponecháme dostatek místa pro přístup k napájecímu zdroji a jeho výměnu i po uzavření stropu.
Použijte způsob montáže uvedený pro zvolenou verzi svítidla. Při výběru optiky rozlišujte celkové osvětlení prostoru a zvýraznění konkrétních předmětů nebo ploch.
Prohlédněte si výkres zapuštěné montáže.
Před montáží porovnáme technický výkres s upevňovacími body a schématem zapojení. Instalace proběhne při vypnutém napájení podle návodu dodaného svítidla.
Co ověřit při směrování reflektoru?
Zkontrolujeme přípustný pohyb a meze nastavení směru. Z míst běžného pobytu také posoudíme, zda zdroj nezůstává přímo viditelný.
Které rozměry je třeba ověřit?
Podle výkresu modelu porovnáme rozměry, montážní otvor a upevnění a vyhradíme také místo pro napájecí zdroj.
Jak určit optiku?
Ve výpočtu oddělíme celkové osvětlení od akcentního a úhel vyzařování posoudíme ze skutečného montážního místa.
Přístupný text informací z obrázků

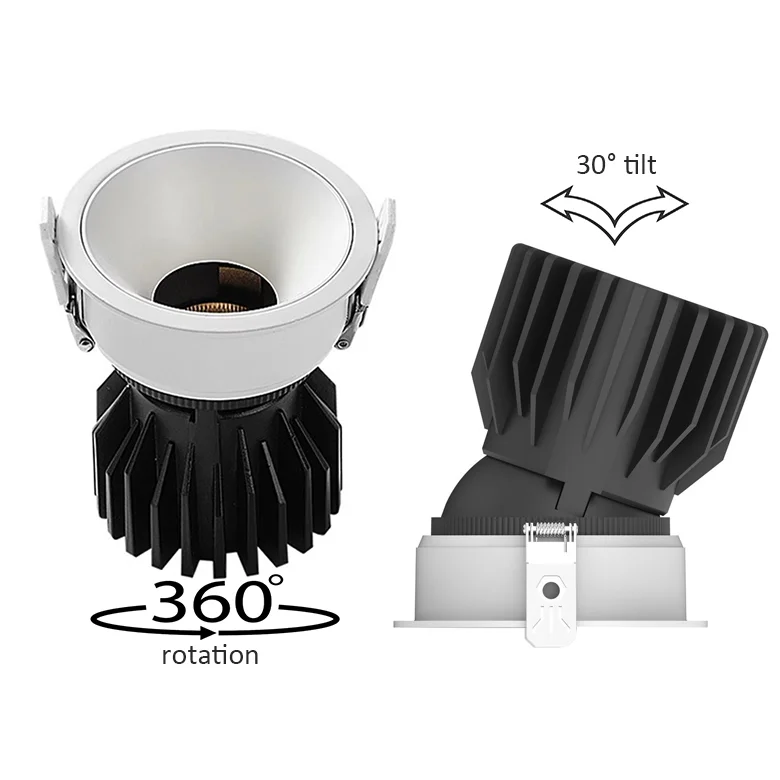

Obrázek 1 · Technické parametry
- Náklon 30° a otáčení 360°.
Obrázek 2 · Technické parametry
- Matně černá, leskle chromově stříbrná
- Růžové zlato
- Matně stříbrná
- Matně bílá
- Grafitově černá

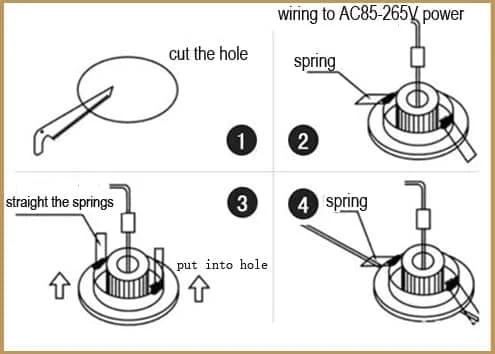

Obrázek 3 — montážní návod
- Narovnejte pružiny
- Vytvořte montážní otvor
- Připojení 85–265 V AC — ověřte rozsah na štítku modelu
- pružina
- Vložte svítidlo do otvoru
