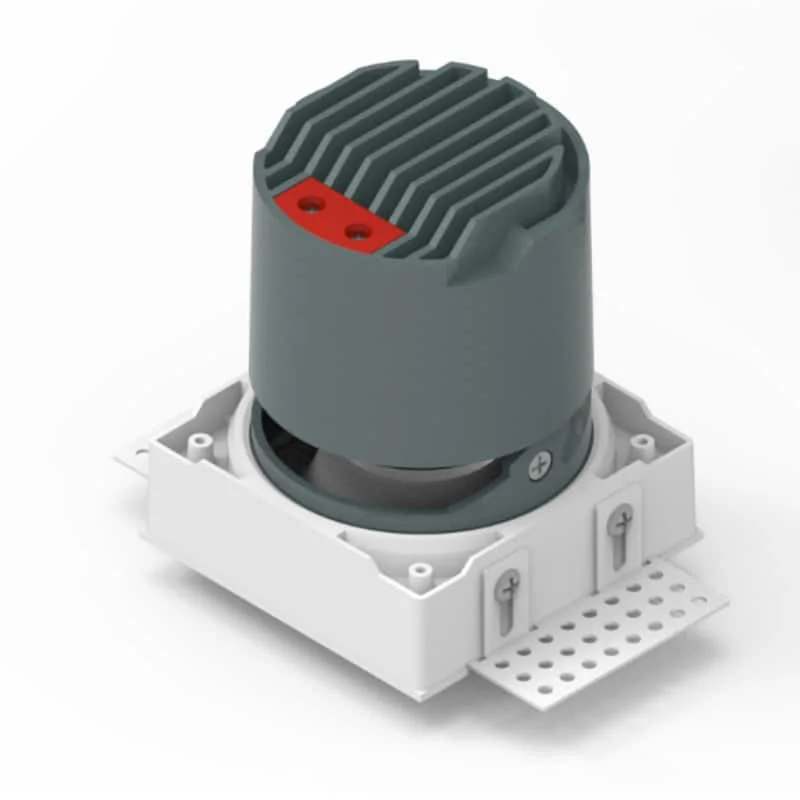

Bezrámové čtvercové downlighty s jednou nebo dvěma hlavicemi
Pro zvýraznění bez viditelného rámečku lze zvolit jednu nebo dvě hlavice. V této rodině čtvercové zapuštěné reflektorynabízejí směrování 30° a matně černý, bílý, matně stříbrný, tmavě metalický nebo zlatý reflektor. V prodejně, hotelu a domácnosti naplánujte montáž společně s dokončením stropu.
- Tvar: čtvercový a obdélníkový
- Deklarované UGR: <17; konstrukce omezující oslnění
- Řízení: zapnutí/vypnutí, stmívatelná verze na vyžádání
- Deklarovaná životnost: >50000 hodin
- Záruka výrobce: 3/5 let
- Úhel vyzařování: 15/24/36/55°
- Vstupní napětí: 110/220-240VAC 50/60Hz
- Účiník PF:>0.5 nebo 0.9
- Celkové harmonické zkreslení: <15 %
- Stupeň krytí: IP44
- Materiál: lité hliníkové těleso a plastový reflektor
- Barvy reflektoru: bílá/černá/tmavě metalická/lesklý chrom/volitelně zlatá
- LED čipy: Bridgelux/Osram COB, CRI 92, SDCM <5
- Teplota chromatičnosti: 2700K-3000K/4000K-4500K/5700-6000K
| Obrázky | Kód modelu | Příkon | Rozměry | Rozměry montážního otvoru | Světelný tok | Technický list |
|---|---|---|---|---|---|---|
 | HOYUWO-DL-7WV-1 | 7W±5% | L102*W52*H70mm | W52*L57mm | 650-770lm | Vyžádat technický list |
| HOYUWO-DL-10WV-1 | 10W±5% | L120*W71*H80mm | W72*L75mm | 900-1100lm | Vyžádat technický list |
| HOYUWO-DL-15WV-1 | 15W±5% | LW105*H124mm | W95*L98mm | 1350-1500lm | Vyžádat technický list |
| HOYUWO-DL-20WV-1 | 20W±5% | LW105*H134mm | W95*L98mm | 1800-2000lm | Vyžádat technický list |
 | HOYUWO-DL-2x7WV-1 | 2X7W | 115*65mm | 105*58mm | 1200-1400lm | Vyžádat technický list |
| HOYUWO-DL-2x10WV-1 | 2X10W | 155*85mm | 145*78mm | 1800-2000lm | Vyžádat technický list |
| HOYUWO-DL-2x15WV-1 | 2X15W | 195*105mm | 185*98mm | 2700-3000lm | Vyžádat technický list |
| HOYUWO-DL-2x20WV-1 | 2X20W | 195*105mm | 185*98mm | 3800-4200lm | Vyžádat technický list |
- Chytrý napájecí zdroj Zigbee pro mobilní aplikace, Google Home a Amazon Alexa.
- Možnosti stmívání: fázové řízení, 0-10V nebo DALI.
- Nízké napětí DC12V/DC24V/DC36V/DC48V/60V
- Nouzový modul s akumulátorem.
Kritéria výběru před objednávkou
Ponecháme dostatek místa pro přístup k napájecímu zdroji a jeho výměnu i po uzavření stropu.
Použijte způsob montáže uvedený pro zvolenou verzi svítidla. Při výběru optiky rozlišujte celkové osvětlení prostoru a zvýraznění konkrétních předmětů nebo ploch.
Ověříme vhodnou variantu pro strop tlustý 1–35mm. Otvor připravíme podle rozměrů výřezu ve výkresu, nikoli pouze podle vnějšího průměru svítidla.
Prohlédněte si postup montáže bezrámového downlightu.
Před montáží porovnáme technický výkres s upevňovacími body a schématem zapojení. Instalace proběhne při vypnutém napájení podle návodu dodaného svítidla.
Co určit před dokončením stropu s bezrámovým svítidlem?
Ověříme tloušťku povrchu, průměr nebo tvar otvoru a způsob začlenění konkrétního modelu. Tyto body je nutné vyjasnit před dokončením finální vrstvy stropu.
Které rozměry je třeba ověřit?
Podle výkresu modelu porovnáme rozměry, montážní otvor a upevnění a vyhradíme také místo pro napájecí zdroj.
Jak určit optiku?
Ve výpočtu oddělíme celkové osvětlení od akcentního a úhel vyzařování posoudíme ze skutečného montážního místa.
Přístupný text informací z obrázků
Obrázek 1 · Technické parametry
- Černá
- Bílá
- Matně stříbrná
- Leskle stříbrná
- Grafitově černá
- Zlatá
