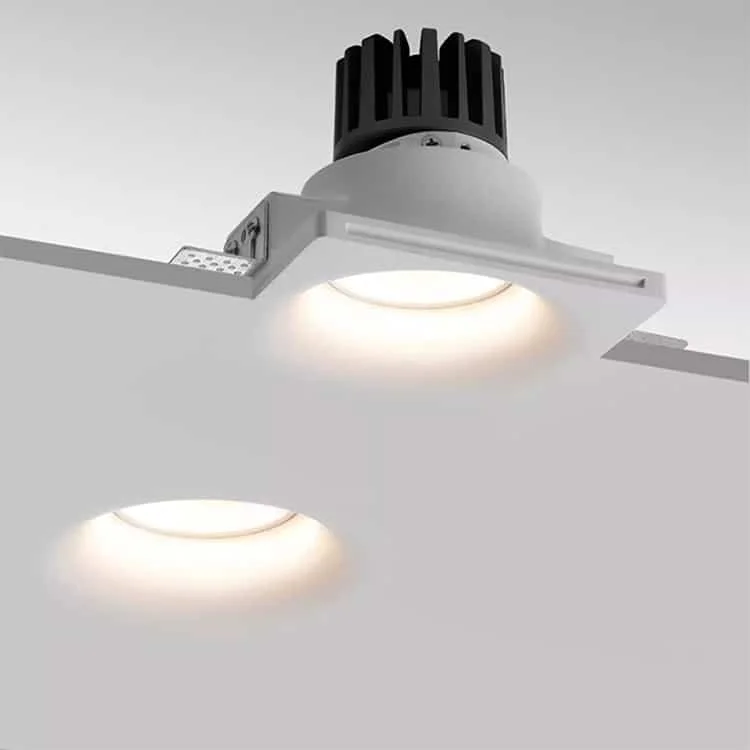

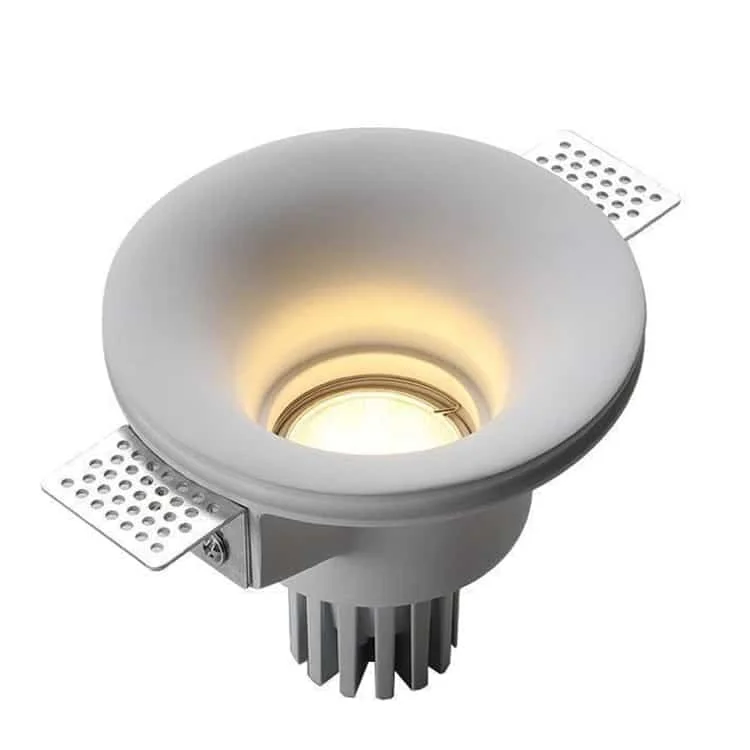

Downlight se sádrovým kroužkem a vyjímatelným modulem
Hluboký reflektor omezuje přímý pohled na LED v domácnosti nebo prodejně. Je-li v budoucnu potřeba výměna modulu, lze jej vyjmout podle návodu modelu. Konstrukce spojuje hliníkový chladič s částí začleněnou do stropu bez viditelného kovového okraje. Pro tento downlight zvolte kruhový nebo čtvercový sádrový kroužek.
- Montáž: bezrámové zapuštění do stropu
- UGR: <19, omezení oslnění
- Řízení: zapnutí/vypnutí, stmívatelná verze na vyžádání
- Vstupní napětí: 110/220–265 V AC, 50/60 Hz
- Účiník: >0,5 nebo >0,9
- Úhel vyzařování: 15°/24°/36°
- LED čipy: Bridgelux / Osram COB, SDCM <5; uvedený odkaz LM-80 je nutné ověřit
- Teplota chromatičnosti: 3000K/4000K/6000K
- Stupeň krytí: IP20, pro interiér
- Chladič: hliníkový
- Povrch: matně bílý
- Deklarovaná životnost: >50000 hodin
- Záruka výrobce: 3/5 let

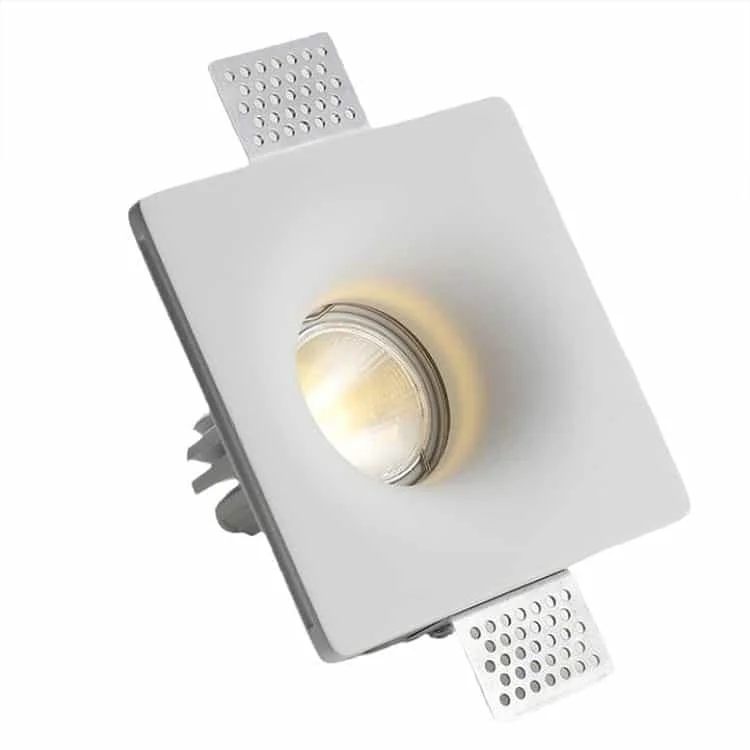

- Tvar: kruhový nebo čtvercový
| Obrázky | Kód modelu | Příkon | Rozměry montážního otvoru | Světelný tok | Technický list |
|---|---|---|---|---|---|
 | HOYUWO-DL-7WF-R | 7W±5% | Φ105mm | 650-770lm | Vyžádat technický list |
| HOYUWO-DL-10WF-R | 10W±5% | Φ105mm | 850-1000lm | Vyžádat technický list | |
| HOYUWO-DL-15WF-R | 15W±5% | Φ105mm | 1200-1300lm | Vyžádat technický list |
 | HOYUWO-DL-7WF-S | 7W±5% | L105*W107mm | 630-770lm | Vyžádat technický list |
| HOYUWO-DL-10WF-S | 10W±5% | L105*W107mm | 850-1000lm | Vyžádat technický list | |
| HOYUWO-DL-15WF-S | 15W±5% | L105*W107mm | 1200-1300lm | Vyžádat technický list |
- Stmívání TRIAC, 0/1–10 V a DALI DT6 / DT8; možnosti nastavitelné bílé
- Záložní akumulátor pro nouzový provoz
Kritéria výběru před objednávkou
Po dokončení stropu musí zůstat přístup k napájecímu zdroji a jeho připojení a zdroj musí být vyjímatelný. Vedle výšky tělesa proto ověříme prostor pro údržbu a kabeláž.
Pro posouzení rozložení světla a oslnění si vyžádáme fotometrický soubor zvolené kombinace povrchu a optiky.
Použijte způsob montáže uvedený pro zvolenou verzi svítidla. Při výběru optiky rozlišujte celkové osvětlení prostoru a zvýraznění konkrétních předmětů nebo ploch.
Ověříme verzi vhodnou pro strop tlustý 1–35 mm. Otvor vytvoříme podle přesných rozměrů výkresu a před montáží určíme způsob začlenění kroužku do povrchu.
Prohlédněte si postup začlenění downlightu do sádrového povrchu.
Podle výkresu modelu určíme místo upevnění a přístup k napájení. Montáž bude respektovat návod svítidla i konstrukční podmínky stropu.
Co určit před dokončením stropu s bezrámovým svítidlem?
Ověříme tloušťku povrchu, průměr nebo tvar otvoru a způsob začlenění konkrétního modelu. Tyto body je nutné vyjasnit před dokončením finální vrstvy stropu.
Které rozměry je třeba před objednávkou ověřit?
Kompatibilitu ověříme podle výkresu verze uváděné v tabulce s Ø105 mm. Potvrdíme dodávaný model bez zobecnění rozměru na celou rodinu.
Jak zvolit optiku tohoto downlightu?
Optiku zvolíme podle montážní vzdálenosti a osvětlované plochy. Úzký úhel světlo více soustředí; výsledek je však nutné ověřit světelnětechnickým výpočtem.
Je nouzové světlo stejné jako při běžném provozu?
Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.
Jaký systém stmívání objednat?
Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.
Přístupný text informací z obrázků
Obrázek 1 · Technické parametry

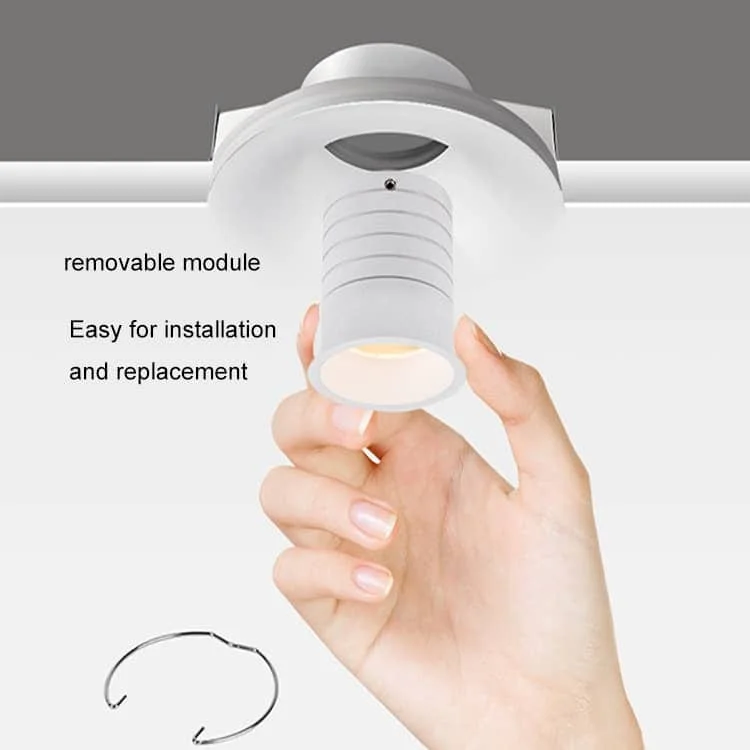

- vyjímatelný modul
- Přístup pro montáž a výměnu modulu
