Výběr LED světlometu: porovnejte optiku, montáž a užitečné světlo

Projekt světlometů v Česku má začínat definicí osvětlované plochy a potřebného vidění. Sportoviště, fasáda nebo parkoviště vyžadují i při stejném příkonu jinou optiku a nosnou konstrukci. Již na začátku posuďte světlo přesahující areál a přístup pro údržbu. Před porovnáním cen upřesněte montáž, použití a fotometrii; katalog nenahrazuje projektový výpočet.

Tvrzení o pokrytí musí uvádět rovinu a cílovou úroveň

Návrh osvětlení plochy má určit, v jaké rovině a jaká úroveň je považována za užitečnou. Spolu s pokrytím požadujte výšku, fotometrii a směrování. Tak lze porovnat skutečnou funkci bez záměny viditelné hranice svazku za rovnoměrně osvětlenou plochu.

Co znamená plocha pokrytá světlometem?

Rozlišujte viditelnou plochu dosahu svazku a užitečnou rovnoměrně osvětlenou plochu. Pokrytí musí být vztaženo ke sklonu, výšce, fotometrii a cílové úrovni v rovině použití.

Pro kruhový symetrický svazek kolmý k rovině lze přibližně vypočítat geometrickou hranici. Výpočet však nedokládá rovnoměrnost ani požadovanou osvětlenost; udává pouze geometrický rozsah definovaný úhlem.

• Poloměr v cílové rovině: r = h × tan(θ/2). θ je plný úhel svazku a h kolmá výška nad rovinou.
• Kruhová geometrická plocha: A = πr²
• Příklad: pro h = 5 m a θ = 60° je r = 5 × tan(30°) ≈ 2,887 m; A ≈ 26,2 m². Je-li úhel definován pomocí FWHM, jde o geometrickou plochu úhlu při polovině maximální svítivosti; není to záruka rovnoměrné osvětlenosti.
• Přiblížení šířka ≈ vzdálenost × úhel ve stupních × 0,018 lze použít jen pro malé úhly. Nepoužívejte je pro široké úhly jako 120°; vycházejte z trigonometrického vztahu a fotometrie.

Obchodní příklady ploch pro výrobek 100 W a 13 000 lm nepovažujte bez fotometrie a cílové úrovně za výsledek návrhu. Hodnota 500–800 ft² odpovídá přibližně 46,5–74,3 m² a 1000–2000 ft² přibližně 92,9–185,8 m². Tyto převody nedokládají vhodnost pokrytí.

Úhel vyzařování	Montážní výška	Příklad plochy ve zdroji	Použití
120°	3-4.5m(10-15ft)	500–800 ft²; přibližně 46,5–74,3 m²	Dvory a malá parkoviště
90°	6-9m(20-30ft)	1000–2000 ft²; přibližně 92,9–185,8 m²	Komerční prostory
60°	9m+ (30ft+)	Menší centrální plocha a směrování na vzdálenější cíl	Fasáda

Příprava nabídky světlometů pro areál

Kde začít s výběrem LED světlometu?

Světlomet lze nasměrovat na plochu nebo předmět; ne každý model je však vhodný do každého prostředí. Pro park, náměstí, fasádu a sportoviště posuzujte společně montáž a rozložení světla. Ochranu tělesa a optiku vybírejte podle skutečných podmínek areálu.

Vstupní napětí

Hodnoty 110–120 V AC, 220–240 V AC a 12–60 V AC/DC představují napájecí možnosti různých variant výrobků. Nepředpokládejte, že jeden model přijímá všechny tyto vstupy. Pro český projekt slaďte skutečné napětí, frekvenci a druh proudu obvodu se štítkem výrobku; nerozhodujte podle obecných seznamů zemí.

Světelný tok

Lumeny posuzujte společně s příkonem a fotometrií. Celkový tok sám neudává vnímaný jas ani osvětlenost cíle. Při změně směru a rozložení nemusí vyšší tok dopravit více světla do potřebného místa.

Příkon

Příkon vyjadřuje elektrickou spotřebu, nikoli přímo světlo dopadající na povrch. Zdrojové rozmezí výrobků 10–1000 W ani příklady 10–50 W pro 3–5 m nejsou návrhovým výpočtem. Pokud například světlomet 500 W umístíte do výšky, ověřte také fotometrii, nosnou konstrukci a přístup pro údržbu.

Úhel vyzařování

Úhel svazku nevybírejte jen podle velikosti plochy. Důležité jsou vzdálenost, směr a cílová úroveň. V katalogovém rozsahu 3–140° lze úzkou optiku nasměrovat na strom nebo detail fasády; pro širokou či asymetrickou geometrii lze posoudit například 120° nebo 70 × 140°. Vždy jsou nutná skutečná data rozložení.

Teplota chromatičnosti

Při rozlišování katalogových variant náhradní teplota chromatičnosti popisuje odstín bílé. Z hlediska vzhledu lze porovnat následující možnosti:

• 3000 K: teplá bílá s nažloutlým vzhledem.
• 4000–4500 K: neutrální bílá; přesně nereprodukuje všechny proměny přirozeného světla.
• 5500–6500 K: studená bílá s namodralým vzhledem.

Vyzařované světlo společně určují optika a směrování. Je-li ověřena vhodnost modelu pro prostředí a montáž, lze posoudit vnitřní i venkovní použití.

Lze zvážit náhradu halogenidového nebo vysokotlakého sodíkového svítidla technologií LED. Nejprve prozkoumejte stávající instalaci a očekávaný výsledek.

Také LED vytvářejí teplo, které je nutné odvádět. Při porovnání s výbojkou posuďte také nakládání s elektronikou a materiály po skončení použití. Kompletní svítidlo nelze správně označit za výrobek bez vlivu na životní prostředí.

Požadujte nabídky porovnatelné při stejné fotometrii

Použijí-li dvě nabídky pro modelový český skladový areál jiný sklon nebo předpoklad údržby, nelze výsledky přímo porovnat. Zachovejte stejnou cílovou plochu, výpočtovou síť, směry svítidel a předpoklady údržby. Dokumentace má obsahovat přesný kód optiky a montážní příslušenství. Stejné katalogové lumeny a watty samy nedokládají stejnou funkci.

Jaký příkon světlometu projekt potřebuje?

Tabulka uvádí příklady použití; nepřiřazuje výšce automaticky příkon. Katalogový seznam obsahuje 10, 20, 30, 50, 70, 100, 150, 200, 250, 300, 400, 500, 1000 a 2000 W. Vhodnost každé varianty je nutné samostatně vypočítat.

Příklad použití	Příkon	Montážní výška	Světelný tok (lm)
Zahrada nebo dvůr	10–50 W	3m-5m	800-4000lm
Parkoviště	100W-150W	6m-8m	10000-18000lm
Příjezdová komunikace	30–250 W	6m-14m	3000-30000lm
Tunel	50–150 W	6m-8m	6000-18000lm
Fotbalové hřiště	500–1000 W	10m-20m	60000-130000lm
Tenisový kurt	150–250 W	8m-10m	18000-30000lm
Vysoký stožár na náměstí nebo rozlehlé venkovní ploše	400–2000 W	15m-50m	50000-230000lm

Jak porovnat LED světlomet se starší technologií?

Modernizaci odůvodněte spotřebou, údržbou a udržovanými parametry. Nepředpokládejte stejný přínos výměny zdroje za všech podmínek.

Příkon staré výbojky nemusí zahrnovat ztráty předřadníku; zaznamenejte celkovou vstupní spotřebu. Při porovnání s vysokotlakou sodíkovou nebo halogenidovou výbojkou posuďte fotometrii, tok a udržované parametry. Tabulka je pouze přibližným příkladem porovnání, nikoli schválením přímé výměny.

Přibližné porovnání halogenidového/HPS a LED světlometu

Halogenidový nebo vysokotlaký sodíkový světlomet (HPS)	LED světlomety	Přibližný světelný tok uvedený ve zdroji
150 W	50–60 W	6000–7000 lm
250 W	80–100 W	10000–13000 lm
400 W	150–180 W	20000–24000 lm
600 W	240–250 W	30000–32000 lm
1000 W	300–400 W	38000–44000 lm
1500 W	500–750 W	60000–75000 lm
2000 W	800–1000 W	100000–120000 lm

Výrobkové řady LED světlometů

Při jednání s příslušnými výrobci LED světlometůověřujte funkce konkrétního modelu. Jedno svítidlo může být současně modulární, stmívatelné a vybavené soumrakovým čidlem; tyto obchodní kategorie se nevylučují.

• Světlomety pro venkovní sportoviště
• LED světlomety na malé napětí
• Solární LED světlomety
• Světlomety DOB
• světlomety se soumrakovým řízením
• LED světlomety pro nouzový provoz varianty se záložní baterií

V exteriéru: světlomety pro sportoviště

Modulární varianty lze s vhodnou fotometrií posoudit pro tenis, basketbal, fotbal nebo rozsáhlé plochy. Modulární vzhled nezaručuje snadnou údržbu; je nutné ověřit přístup, řízení tepla a skutečnou vyměnitelnost dílů. U některých konstrukcí lze moduly směrovat samostatně. Zdroj uvádí příklady skládání modulů 50, 100 nebo 250 W do svítidel 1000, 1500 nebo 2000 W.

LED světlomety na malé napětí

Pro důl, čerpací stanici nebo petrochemický provoz je nutný zvláštní výběr, podle potřeby včetně ochrany proti výbuchu. Napětí nižší než 110 nebo 220 V nedokládá bezpečné použití ve vodě ani vhodnost do těchto prostředí. Napájecí varianty nejsou vzájemně zaměnitelné a musí odpovídat štítku. U světlometů na malé napětí se mohou vyskytovat příklady 12, 24, 36, 48 nebo 60 V AC či DC.

LED světlomety s vysokým světelným tokem 250–2000 W pro stadiony a fotbalová hřiště

Profesionální venkovní LED světlomety 50–600 W

Solární LED světlomet pro zahradu — obchodní označení 50–200 W

DOB: prozkoumejte úplnou konfiguraci napájecího obvodu

Kvalitu DOB neposuzujte podle regionu prodeje, ale podle zkoušek, ochrany, údržby a parametrů. Zdrojových 220–240 V AC a účiník 0,5–0,6 jsou pouze příklady. Driver on Board znamená napájecí obvod na desce poblíž LED nebo obdobnou integrovanou architekturu; neznamená nepřítomnost elektronického obvodu.

Příklad LED světlometu DOB

Integrované součásti mohou umožnit menší těleso; samy však nedokládají nízké celkové náklady ani vysokou poruchovost. Upřesněte záruku a způsob opravy. Pro teplo, izolaci, vibrace a elektrické chování prostudujte dokumentaci celého výrobku. Při síťovém napájení jsou součástí elektronického řešení také usměrnění a řízení proudu.

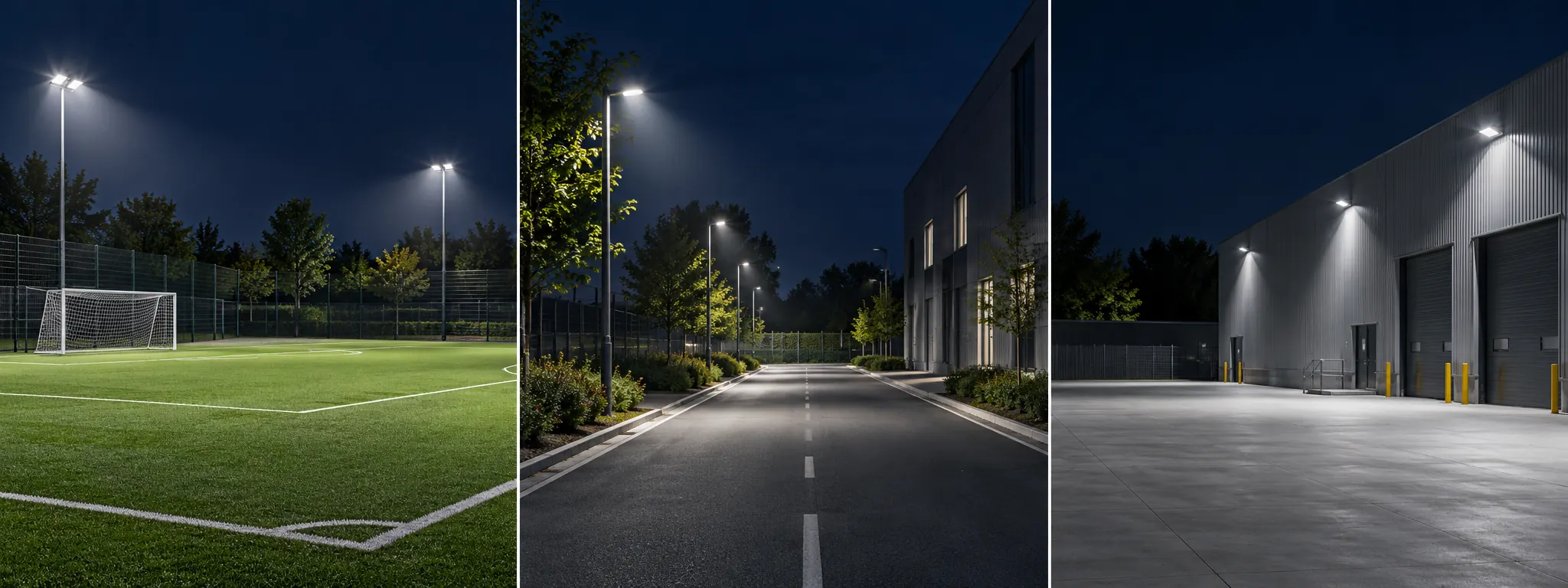

Kde lze světlomet použít?

Následující použití lze posoudit až po ověření vhodnosti modelu a projektu:

• Sportoviště: podle fotometrie fotbal, basketbal, tenis a další plochy.
• Veřejné prostory: parky, náměstí, zahrady, komunikace a vysoké stožáry.
• Krajinářské osvětlení stromů a zahradních prvků.
• Průmyslové osvětlení skladů, dílen a továren.
• Osvětlení stanic, metra, parkovišť a dalších komerčních prostor.

Jaký je rozdíl mezi bodovým reflektorem a světlometem?

Svítidla rozlišujte podle montáže a fotometrického rozložení. Anglická obchodní označení se mohou překrývat; samotné názvy tyto vlastnosti nedokládají.

U světlometu porovnejte široké varianty například 90/120° s úzkými nebo asymetrickými optikami. Nepokrývají stejnou scénu stejně; každá optika vytváří jiné rozložení.

Pro akcent předmětu nebo oblasti lze posoudit soustředěnější varianty z příkladu 25/45/60°. Užitečný dosah neodvozujte pouze z úhlu; společně určete směr, tok a potřebnou úroveň.

Popis obrázku a text

• Fotometrické porovnání venkovního bodového reflektoru s úzkým svazkem a světlometu se širokým svazkem.
• Obrázek obsahuje polární diagramy a svítivost v cd. Hodnoty a úhly ze zdroje jsou zachovány.

Jak rozlišit světlomet a silniční svítidlo?

Optiku silničního svítidla slaďte s geometrií komunikace a požadavky. Rozložení bývá asymetrické; neznamená to, že čočka polarizuje světlo.

Konzola světlometu umožňuje natáčet směrové rozložení v rozsahu povoleném výrobcem. Osvětlení co největší plochy nemá být jediným cílem; hledejte uspořádání poskytující užitečnou úroveň i omezené oslnění.

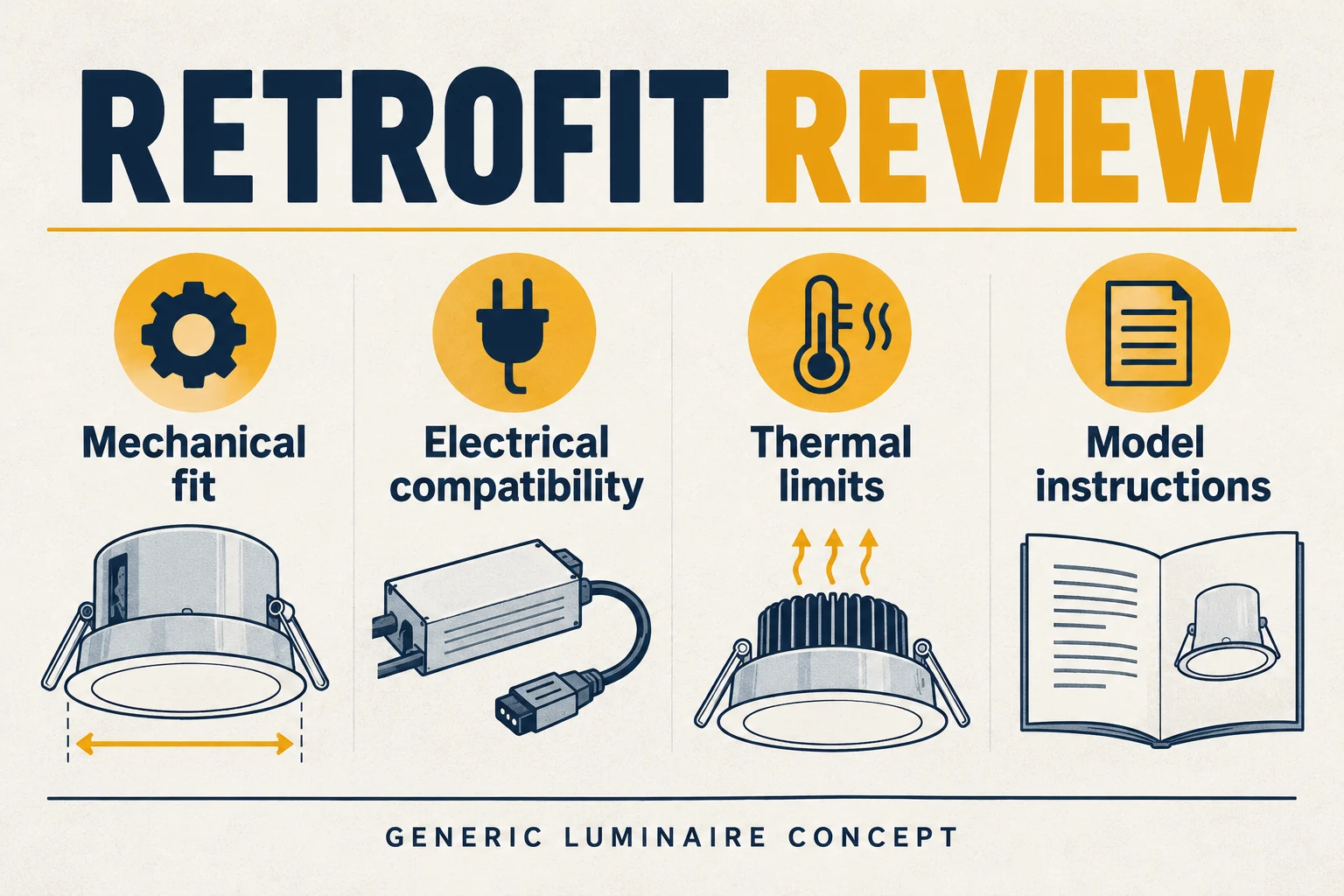

Lze stávající světlomet modernizovat na LED?

Nejprve prozkoumejte model stávajícího svítidla a podmínky instalace; teprve poté posuzujte proveditelnost změny.

Po změně musí zůstat zachována bezpečnost a shoda celého systému. Shoda 220–240 V AC nebo 110–120 V AC je pouze částí kontroly. Při výměně zdroje posuďte napájení, předřadník, teplo, patici, rozměry a optiku. Ne všechny staré světlomety používají E27 nebo R7S. Nelze automaticky tvrdit, že LED 20 W nahrazuje 150 W nebo přináší úsporu přes 60 %.

Co zkontrolovat před montáží LED světlometu?

Před použitím příkladů montáže na stěnu, povrch a podstavec z obrázku ověřte směry povolené pro daný model.

Zatížení nosné konstrukce, upevnění, směrování a připojení koordinujte s kvalifikovaným personálem. Základem jsou pokyny výrobce a bezpečné podmínky obvodu. Následující seznam slouží k přípravě; nenahrazuje montážní postup výrobku.

1. Najděte upevňovací body konzoly určené výrobcem.
2. Ověřte polohu montážního místa a přístup k němu.
3. Kotvení zvolte podle povrchu, zatížení a nosné konstrukce; upevnění na stěnu nebo stožár neimprovizujte.
4. Kotvení připravte podle projektu a návodu výrobku.
5. Konzolu upevněte předepsanými díly a utahovacími hodnotami.
6. Nasměrujte v mezích modelu a zajistěte spoje.
7. Vodiče a svorky určete podle schématu svítidla a instalace. Barva kabelu neznámého původu sama neurčuje jeho funkci. Podle potřeby ověřte ochranný vodič a těsnost spojů.

Následující obrázek porovnává tři způsoby upevnění:

Popis obrázku a text

• 1. Montáž na stěnu
• 2. Montáž na povrch
• Každou montáž je nutné provést podle postupu výrobce pro přesný model.
• 3. Montáž na podstavec

Před použitím videa jako vodítka porovnejte zobrazené uspořádání s montážním návodem modelu.

Je každý LED světlomet stmívatelný?

V objednávce ověřte, že stmívatelná varianta světlometu obsahuje vhodný napájecí zdroj a řízení. Technologie LED neznamená, že lze stmívat verzi určenou pouze k zapnutí a vypnutí.

Proč může LED světlomet blikat?

Při diagnostice posuzujte míhání světla LED svítidla v rámci celku napájení, modulu, zdroje a řízení. Bez prověření těchto možných příčin neurčujte jedinou z nich.

Příklady 280–300 mA a 3,0–3,4 V pro LED 1 W nepoužívejte k diagnostice všech modulů. Povolené hodnoty čerpejte z příslušného technického listu. Přetížení může způsobit poškození; odlišení příčiny míhání však vyžaduje kontrolu instalace.

Bez potřebných měření netvrďte, že nestabilní napájení způsobuje kondenzátor. Pro určení vadné součásti musí odborník prozkoumat napájecí zdroj a související díly.

Při cyklech zapínání a vypínání může nadměrná teplota spouštět ochranu zdroje. Osazení 30 W do tělesa navrženého pro 20 W je příkladem změny vyžadující tepelné posouzení; nevysvětluje všechny případy míhání.

Při podezření na vlhkost uvnitř výrobek vyřaďte z provozu a požádejte o odbornou kontrolu. Samotné nanesení těsnicí hmoty zvenku není řešením; voda mohla ovlivnit spoje, moduly nebo elektroniku.

Proč světlomet vůbec nesvítí?

• Možné příčiny zahrnují poruchu napájení, připojení nebo součásti. Diagnostiku provádějte až po uvedení svítidla a obvodu do bezpečného stavu.
• Poruchu napájení, modulu nebo spojení nechte zkontrolovat kvalifikovaným personálem. Nepřipojujte kameru ani neprovádějte náhodné přemostění; tato rada ze staršího zdroje není platnou metodou opravy. Postupujte podle záručního a servisního procesu výrobce.

Vlastnosti LED světlometů posuzujte v jejich podmínkách

Při porovnání vybírejte úhel svazku světlometu podle užitečné plochy mezi úzkými, širokými nebo asymetrickými optikami. Rozmezí jako 120–180° nezaručuje menší světelné znečištění. Pro omezení světla mimo cíl je nutné společně řešit rozložení, clonění a směr.

Tok a příkon kompletního svítidla porovnávejte za stejných podmínek. Úsporu ovlivňuje doba provozu, řízení a nahrazovaný výrobek. Příklady 100–150 lm/W nejsou horní hranicí současného trhu ani automatickým důkazem úspory 80 %.

U deklarace 50 000 hodin se ptejte na kritérium zachování toku a tepelné podmínky. Neznamená to dvojnásobnou životnost oproti každé starší lampě. Zdrojové vyprávění o výrobku fungujícím přes sedm let od roku 2013 není výsledkem zkoušky celé řady.

Je-li požadavkemokamžité rozsvícení, ověřte reakci řízení a kompletního svítidla. LED zdroj nepotřebuje typický náběh výbojky; chování systému je přesto nutné posoudit společně s ovládáním.

Pokles toku rozlišujte od poruch ostatních součástí. Pro model požadujte proud, teplotu a zkušební podmínky. Zdrojové příklady ztráty 1 % za 3 000 hodin a 3 % za 10 000 hodin nelze zobecnit na všechny LED výrobky.

Ověřte, který díl lze vyměnit, jakým způsobem a jak se zachová ochrana. Při opětovném použití starého tělesa s jiným zdrojem světla je nutné posoudit výsledný celek. Model s neznámým postupem opravy nelze automaticky považovat za opravitelný.

Světlo na hranici areálu řiďte spolu s provozní dobou

V areálu nevyužívaném celou noc je scénář řízení součástí omezení přesahu světla do okolí. Po ověření příslušných místních podmínek určete plný provoz, sníženou úroveň a dobu vypnutí. V každém scénáři zachovejte potřebné pracovní světlo; samotné čidlo nevyřeší chybné směrování ani nevhodnou optiku.

U alternativního výrobku ověřte všechny související díly

Při návrhu jiného modelu porovnejte vedle toku také nosnou konstrukci, směr, řízení a napájení. Dokumentujte změny výpočtu a údržby. Nižší příkon nesmí zakrýt nevyhovující rozložení světla nebo chybějící příslušenství v nabídce.

Před objednávkou spojte model, výpočet a montážní podmínky v jedné dokumentaci. Zaznamenejte optiku, příslušenství, řízení a směrování a po instalaci ověřte výsledek na reprezentativní ploše. Variantu měnící schválená data nepřijímejte bez posouzení vlivu. Cenu a příkon porovnávejte jako součást doloženého a udržovatelného řešení.
