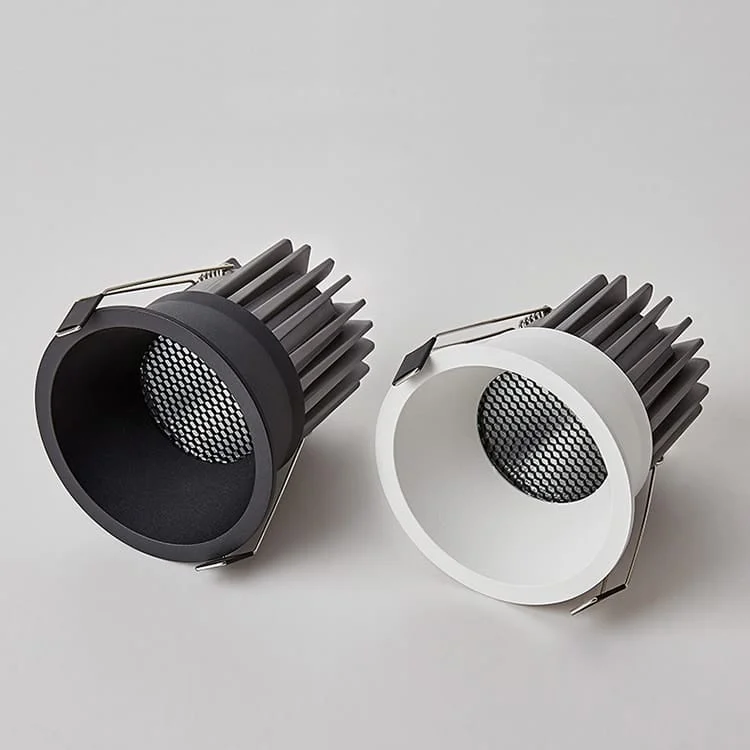

Downlight s hlubokým reflektorem

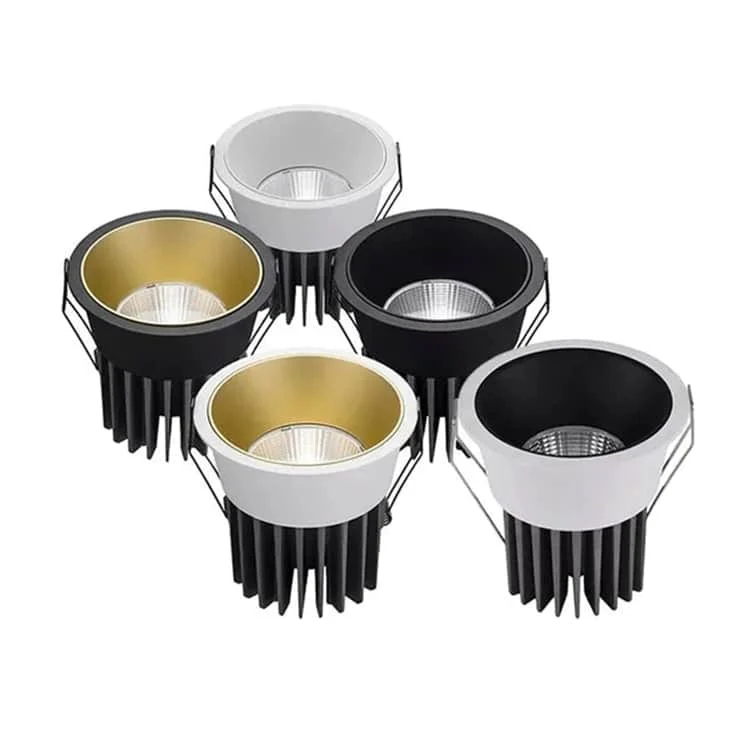

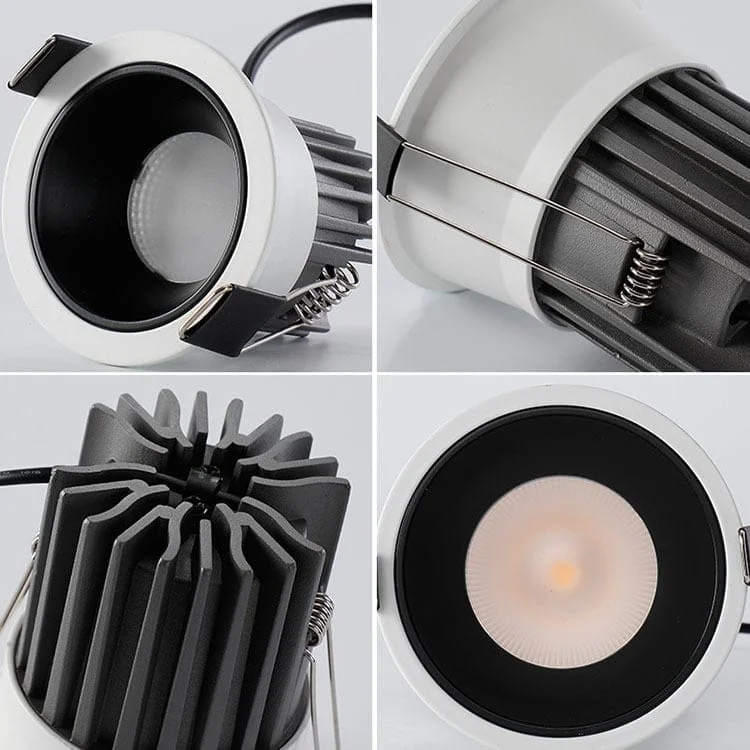

V hotelu, kanceláři a prodejně volte optiku a povrch podle plánovaného rozložení světla. Lze posuzovat bílé, černé, stříbrné nebo zlaté reflektory. Deklarované UGR <17 je nutné ověřit v příslušné instalaci. Hluboký reflektor omezuje přímou viditelnost zdroje; ačkoli popis zmiňuje hloubku 6 cm, tabulka obsahuje různé výšky tělesa, proto rozměr ověřte pro zvolený model. Tabulka kódu HOYUWO-DL-15WA-08 uvádí 14 W; příkon potvrďte v objednávce. Hodnotu 110/220 V v obrázku porovnejte s uvedenými 100/200–240 V a štítkem příslušné verze.

  • Montáž: zapuštěná
  • Montážní otvor: 55 mm, 75 mm, 90–95 mm nebo 105–110 mm
  • Tvar: kruhový
  • Deklarované UGR <17; ověřte konfiguraci a podmínky výpočtu
  • Vstupní napětí: 100/200–240 V AC, 50/60 Hz
  • Účiník: >0,6 nebo 0,9
  • Krytí čelní strany: IP44
  • Úhel vyzařování: 15°/24°/36°
  • LED zdroj: Bridgelux nebo Osram COB
  • CRI:>92, SDCM:<5 nebo 3
  • Teplota chromatičnosti: 2700–3000 K / 4000–4500 K / 5500–6000 K
  • Deklarovaná shoda: CE, RoHS, LVD a EMC
  • Provozní teplota: −30 až +60°C
  • Záruka výrobce: 3/5 let
Požádat o cenovou nabídku

Kód modeluPříkonRozměryRozměry montážního otvoruSvětelný tokTechnický list
HOYUWO-DL-7WA-087W±5%Ø65*H55mmø 55mm650-750lmVyžádat technický list
HOYUWO-DL-10WA-0810W±5%Ø85*H80mmø 75mm900-1100lmVyžádat technický list
HOYUWO-DL-15WA-0814W±5%Ø101*H95mmø 90-95mm1300-1400lmVyžádat technický list
HOYUWO-DL-18WA-0818W±5%Ø101*H95mmø 90-95mm1850-2100lmVyžádat technický list
HOYUWO-DL-25WA-0825W±5%Ø118*H120mmø 105-110mm2350-2600lmVyžádat technický list

Podle konfigurace lze požadovat nouzový akumulátorový modul s provozem 1–3 hodiny při 2–5 W.

Kritéria výběru před objednávkou

Po dokončení stropu musí zůstat přístup k napájecímu zdroji a jeho připojení a zdroj musí být vyjímatelný. Vedle výšky tělesa proto ověříme prostor pro údržbu a kabeláž.

Pro posouzení rozložení světla a oslnění si vyžádáme fotometrický soubor zvolené kombinace povrchu a optiky.

  • Komerční a institucionální prostory: hotel, kancelář, nákupní centrum, škola, nemocnice a supermarket.
  • Domácnost: obývací pokoj, ložnice, kuchyň a další interiéry.

Použijte způsob montáže uvedený pro zvolenou verzi svítidla. Při výběru optiky rozlišujte celkové osvětlení prostoru a zvýraznění konkrétních předmětů nebo ploch.

Tloušťku stropu porovnáme s rozsahem 1–40 mm povoleným upevněním. Před přípravou montáže ověříme otvor ve výkresu, dosedací plochu a polohu zdroje.

Montážní návod

Podle výkresu modelu určíme místo upevnění a přístup k napájení. Montáž bude respektovat návod svítidla i konstrukční podmínky stropu.

Které rozměry je třeba před objednávkou ověřit?

Kompatibilitu ověříme podle výkresu HOYUWO-DL-7WA-08 s rozměry Ø65 × H55 mm. Potvrdíme dodávaný model bez zobecnění těchto rozměrů na všechny verze.

Jak zvolit optiku tohoto downlightu?

Optiku zvolíme podle montážní vzdálenosti a osvětlované plochy. Úzký úhel světlo více soustředí; výsledek je však nutné ověřit světelnětechnickým výpočtem.

Je nouzové světlo stejné jako při běžném provozu?

Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.

Související výrobky

Přístupný text informací z obrázků

Obrázek 1 · Montáž

  • 1. Připravte montážní otvor.
  • 2. Při vypnutém napájení připojte zdroj k obvodu 110/220 V AC odpovídajícímu štítku modelu.
  • 3. Zvedněte montážní pružiny a vložte svítidlo do otvoru.
  • 4. Před dokončením montáže ověřte pevné usazení svítidla.
