Osvětlení venkovního parkoviště: návrh podle tras vozidel a chodců

Návrh osvětlení venkovního parkoviště v Česku má začít samostatným vymezením stání, jízdních pruhů a pěších tras. Zvláštní pozornost vyžadují zatáčky a místa setkávání lidí s vozidly. Cílem je zviditelnit překážky a vstupy bez oslnění řidiče a zbytečného přesahu světla do sousedních ploch. Dvě svítidla stejného příkonu mohou při jiné optice, výšce nebo stožáru poskytnout velmi odlišný výsledek.

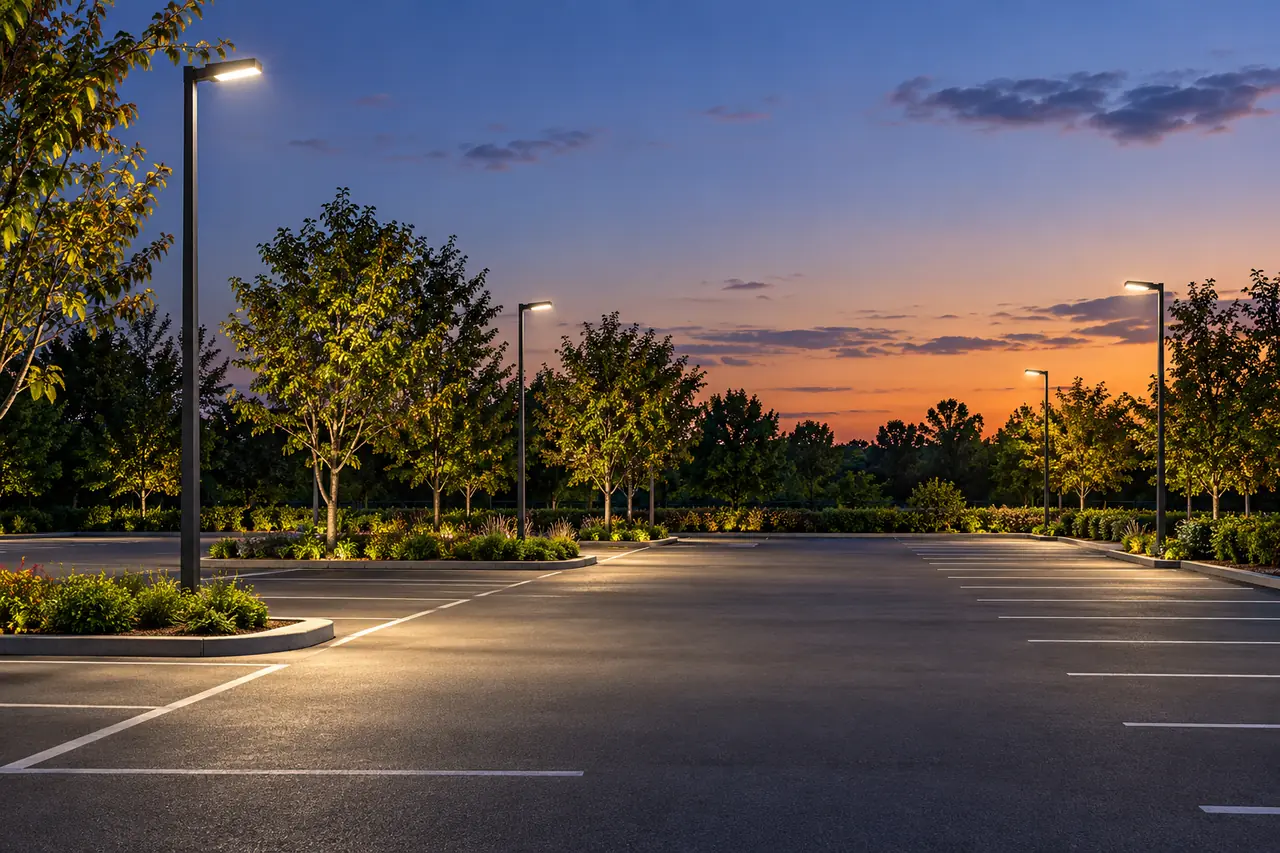

Jsou-li přítomny propustné povrchy, odvodnění a stromy, plánujte stožáry a elektrické trasy společně s nimi. Údržba musí zohlednit rostoucí větve zakrývající svítidlo nebo měnící rozložení světla. Dnešní volný výhled nemusí přetrvat po celé roky.

Nabídky porovnávejte při stejných podmínkách použití a světelných cílech. Úspornost nezávisí jen na jmenovitém příkonu; celkovou spotřebu ovlivňují také provozní hodiny, scénář řízení a užitečné rozložení světla.

Nejprve určete místa křížení vozidel a chodců

Před umístěním stožárů zakreslete do plánu vjezdy, přechody a zatáčky. Posouzení ze sedadla řidiče a pěší trasy pomůže odhalit překážky a rušivé zdroje. Nerozhodujte jen podle celkových m², ale podle úkolů, které jednotlivá řešení zviditelní.

Kolik svítidel parkoviště potřebuje?

Nejprve určete využívanou plochu, pohyb a úkoly. Poté stanovte potřebnou osvětlenost, rovnoměrnost a rozložení. Pro výpočet počtu svítidel připravte následující údaje:

• Změřte využívanou plochu v m²; do plánu zakreslete stání, pruhy, překážky a pěší trasy.
• Udržovanou osvětlenost, rovnoměrnost a další příslušná kritéria stanovte podle třídy použití. Obecné rozmezí 1–5 fc nepřebírejte automaticky jako návrhovou podmínku.
• Porovnejte modely s fotometrickými daty a rozložením vhodným pro plán. Ve výpočtu použijte skutečné směrování a montážní výšku.

Fotometrický výpočet má posoudit úrovně, rovnoměrnost, oslnění a světlo přesahující areál. Součin luxů a m² udává tok dopadající na plochu; jeho dělení katalogovými lumeny neurčuje přesný počet svítidel. Před schválením je nutné započítat využití, údržbu a rozložení světla.

• Rozteč a uspořádání stožárů: společně se posuzují fotometrie, směrování a překážky. Pravidelné rozestupy samy nezajistí rovnoměrné světlo.
• Montážní výška: vybírá se společně s optikou, nosnou konstrukcí a přístupem pro údržbu.
• Podmínky projektu: ověřte technické potřeby areálu a použitelné místní požadavky.

Pro výpočet poloh a počtu lze od odborníka na osvětlení požadovat návrh odpovídající geometrii parkoviště a stanoveným kritériím.

Zvlášť posuďte výhled řidiče na mokrém povrchu

Na modelovém parkovišti českého nákupního centra nemusí zkouška na suchém povrchu stačit. Odrazy po dešti mění viditelnost značení a obrubníků. Kandidátní optiky posuďte z pohledu řidiče; místo nadměrného naklánění svítidla pro dosvit do dálky porovnejte ve výpočtu vhodné rozložení a polohu.

Oddělte příklady osvětlenosti od požadavků projektu

S projektantem určete třídu areálu, provozní dobu a vliv světla na sousední plochy. Čínské odkazy GB50582-2010 a CJJ45-2015 ze zdroje nejsou českými závaznými požadavky. Zdroj uvádí pro některé plochy nad 400 vozidel 30 lx a rovnoměrnost nejméně 0,25; pro jinou dopravní třídu 20 lx a nejméně 0,25; u vjezdů a platebních míst 50 lx. Jde pouze o údaje ze zahraničního kontextu zdroje; nenahrazují aktuální místní specifikaci.

1. Příklad obytné oblasti nebo malého provozu: 0,5–1 fc odpovídá přibližně 5,4–10,8 lx.
2. Příklad komerčního použití: 1–2 fc odpovídá přibližně 10,8–21,5 lx.
3. Příklad intenzivního provozu: 2–5 fc odpovídá přibližně 21,5–53,8 lx.
4. Příklad pěší trasy: 1–5 fc odpovídá přibližně 10,8–53,8 lx.
5. Příklad vjezdu a výjezdu: 2–5 fc odpovídá přibližně 21,5–53,8 lx.
6. Příklad místa přístupu vozidel: 5–10 fc odpovídá přibližně 53,8–107,6 lx. Všechna rozmezí jsou příklady ze zdroje, nikoli tabulka českých právních požadavků.

Lze automaticky zapínat a vypínat podle denního světla?

Polohu a prahy soumrakového čidla slaďte se skutečnou provozní dobou. Dopadá-li na čidlo přímo světlo svítidla, mohou vznikat nežádoucí cykly zapínání a vypínání. Po instalaci sledujte přechod mezi dnem a nocí.

Pod jakými názvy se nabízejí parkovištní svítidla?

Podle rozmístění a montáže lze posoudit plošné svítidlo, silniční svítidlo nebo světlomet. Obchodní název „Shoebox“ popisuje těleso připomínající krabici od bot. Nejde o fotometrickou vlastnost ani doklad vhodnosti pro parkoviště.

Jak zvolit montážní výšku?

Vysoký osvětlovací stožár může pokrýt větší plochu, nemusí však snížit náklady na údržbu a nosnou konstrukci. Výšku vybírejte společně s geometrií, optikou, konstrukcí a přístupem. Stožáry 6–8 m a vysoké stožáry 20–25 m ze zdroje jsou příklady, nikoli povinné rozměry.

Možnosti svítidel pro venkovní parkoviště

U venkovních variant HOYUWO LED samostatně ověřte přesný model, optiku, pohybové a soumrakové čidlo. Nepředpokládejte stejné řídicí funkce u všech variant jedné řady.

Pro nabídku nové instalace nebo modernizace pošlete plán areálu, provozní dobu a podmínky prostředí. Ty tvoří základ srovnatelného návrhu.

• U řešení se silničními svítidly lze na jeden stožár osadit jedno nebo dvě svítidla. Katalogový příklad výšky 6–8 m a rozteče 20–25 m je nutné ověřit výpočtem. LED osvětlení komunikací má v příkladu podle modelu příkon 60–120 W.
• Osvětlení z vysokých stožárů může pro rozsáhlou plochu spojit více světlometů. Zdrojový příklad používá výšku 20–25 m a 10–15 kusů výrobku LED světlomet ; příklady příkonu jsou 200–300 W. Nosná konstrukce, pokrytí a přístup pro údržbu vyžadují samostatný návrh. Montáž ve výšce automaticky neznamená levnější řešení.

Venkovní světlomety se soumrakovým čidlem ve variantách 12/24/36/48 V

Katalogový příklad HOYUWO LED

LED světlomet 400–600 W pro stožáry v přístavech, na letištích a stadionech

Katalogový příklad HOYUWO LED

LED silniční svítidlo 50–250 W s tělesem typu cobra head

Katalogový příklad HOYUWO LED

Přístup servisního vozidla určete již v návrhu

Parkovací uspořádání kolem stožáru může bránit přístupu plošiny nebo servisního vozidla. S provozovatelem naplánujte pracovní prostor údržby a potřebnou dočasnou uzávěru. I při dlouhé životnosti svítidla může být nutný přístup k čidlu, spojům nebo čištění; tyto náklady zahrňte do porovnání nabídek.

Po instalaci ověřte nastavení čidel a času

Světlo snímané čidlem nesmí být nevhodně ovlivňováno samotnými svítidly. Nastavení zaznamenejte a porovnejte se skutečnou provozní dobou parkoviště. Po změně stromu, svítidla nebo blízké stavby znovu ověřte podmínky snímání.

Dobré řešení parkoviště musí odpovídat jeho použití a umožňovat údržbu. Zaznamenejte schválené optiky, směry a provozní dobu. Po změně stromů nebo uspořádání ploch zopakujte výpočet a pozorování. Vjezdy kontrolujte z vozidla i pěší trasy a sledujte také sousední okna a hranice; omezte neužitečný přesah světla.
