Montáž LED halových svítidel: upevnění, připojení a uvedení do provozu

Před montáží doložte hmotnost svítidla, kotvení, ochranu, napájení a řízení. Nepředpokládejte, že tělesa UFO, čtvercová a lineární tělesa používají stejné připojení. Nosnou konstrukci a elektrickou instalaci je nutné posuzovat společně. Práce provádí odborně způsobilá osoba podle návodu modelu po odpojení napájení a ověření beznapěťového stavu; schémata tohoto článku slouží pouze k pochopení soustavy.

Údržbu naplánujte před montáží

Čištění zdroje a svítidla plánujte podle pokynů; zachovejte předepsané větrání. Zajistěte servisní přístup, aby prach a vysoká teplota nezhoršovaly chování celé soustavy.

Kontroly před montáží halového svítidla

Jak určit montážní výšku a rozteč svítidel?

Příkon	20W-50W	50W-100W	100W-120W	120W-150W	150W-200W	200W-300W	300W-500W
Montážní výška	3–5 m	5–8 m	8–10 m	10–12 m	12–15 m	15–18 m	18–30 m
Vzdálenost mezi svítidly	3–5 m	5–8 m	8–10 m	10–12 m	10–12 m	12–15 m	12–15 m

Úhel optiky posuzujte spolu s projektovými požadavky na osvětlenost, oslnění a rovnoměrnost.

Tabulku používejte pro první představu o dispozici; konečný počet z ní přímo neodvozujte. Výpočet musí ověřit překážky, rovnoměrnost pracovního prostoru a optické rozložení.

Kolik stojí montáž LED halových svítidel?

Připojení svěřte oprávněným osobám; do nabídky zahrňte uvedení do provozu, příslušenství, upevnění a přístup. Náklady vycházejí z budovy a rozsahu prací, nikoli z obecného srovnání zemí.

Další montážní kontroly

• Zkontrolujte stav svítidla a přítomnost veškerého příslušenství.
• Vodiče, ochranná zařízení a rozdělení zátěže dimenzujte podle projektu. Zmínka o pěti okruzích v původním zdroji není platným elektrotechnickým pokynem.
• Pokud to elektrická třída svítidla vyžaduje, připojte PE. Požadavek nezávisí na počtu svítidel.
• Kabely upevněte předepsanými prvky; spoje nezatěžujte tahem a nevrtejte nahodilé otvory.
• Dodržujte pokyny výrobce pro odstupy od hořlavých materiálů a povrchů bránících odvodu tepla.

Průvodce rozlišuje tři geometrie tělesa: lineární, čtvercovou a kruhovou typu UFO.

Prozkoumejte přístup po montáži

Posuďte přístup ke svítidlu při umístěných strojích, regálech a probíhajícím provozu. Před upevněním naplánujte prostor pro čištění a výměnu spolu s vhodnými prostředky pro práci ve výšce.

Určete svítidla a ovladače každého obvodu. Kódy výrobků uchovejte se schváleným schématem. Záznamy pomohou lokalizovat poruchu a vybrat kompatibilní náhradu bez nového výkladu obecného nákresu.

Jak namontovat LED halové svítidlo?

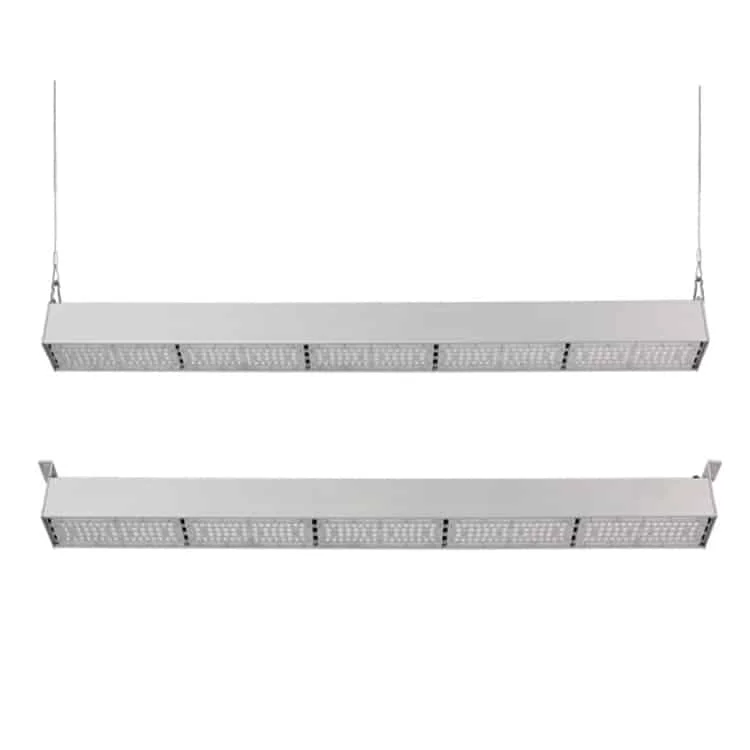

Vždy používejte návod konkrétního modelu. Některá čtvercová či kruhová svítidla používají držák nebo závěs, určité lineární modely lankový závěs nebo přisazenou montáž. Příklady těles neurčují společný postup pro všechny modely.

Montáž kruhových a čtvercových svítidel

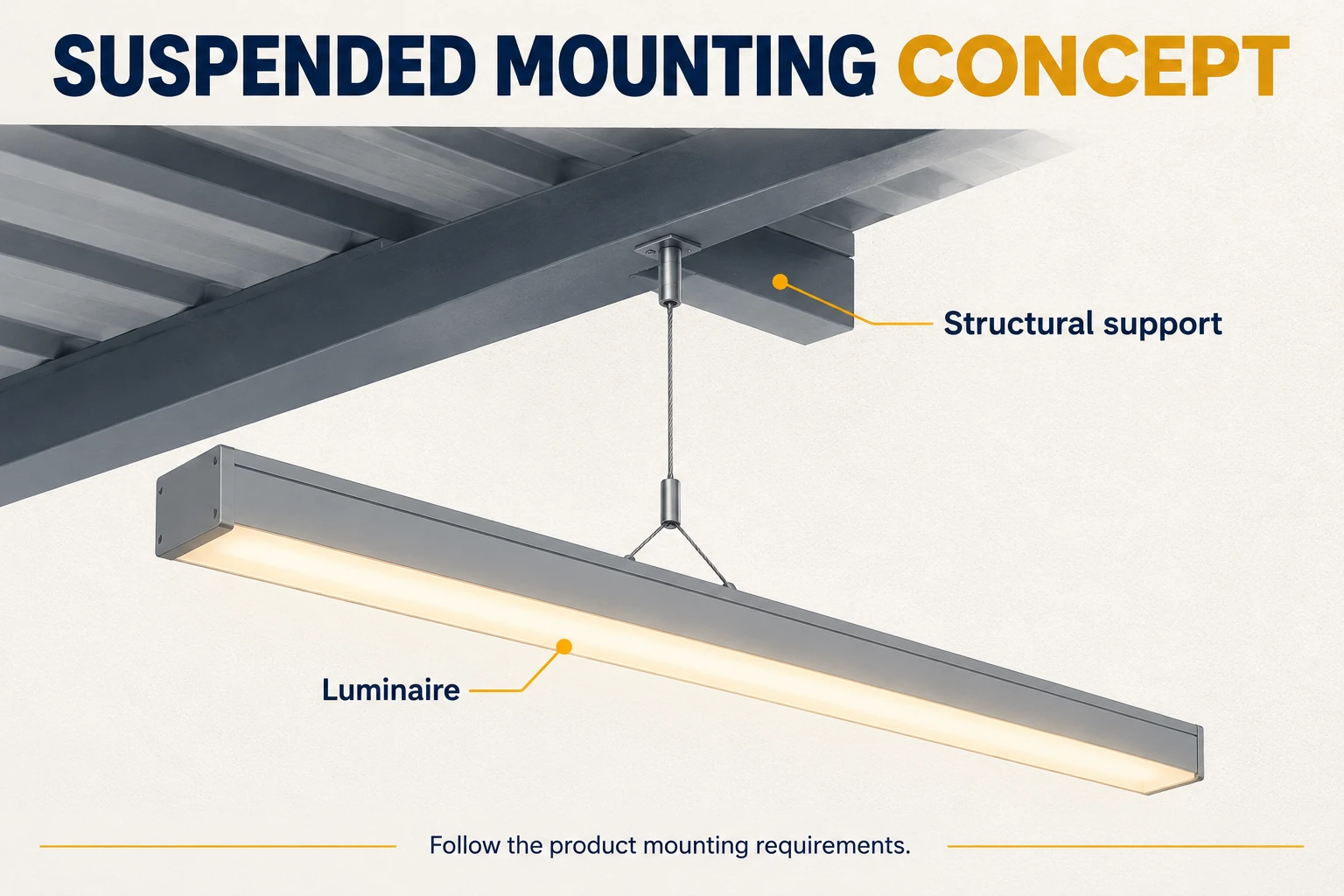

1. Závěsná montáž:

• Při odpojeném napájení ověřte pevnost závěsného bodu a kompatibilitu háku s okem. Zdroj obsahuje příklady kotvení pro více než 30 kg a čtyřnásobek hmotnosti; konečná volba musí vycházet ze skutečné nosné konstrukce a návodu výrobce.
• Upevněte závěsnou sestavu a ověřte, že se nemůže náhodně uvolnit.
• Připojení proveďte podle svorek a schématu modelu; zachovejte požadovaný stupeň krytí.
• Po dokončení kontrol proveďte zkoušku uvedení do provozu.

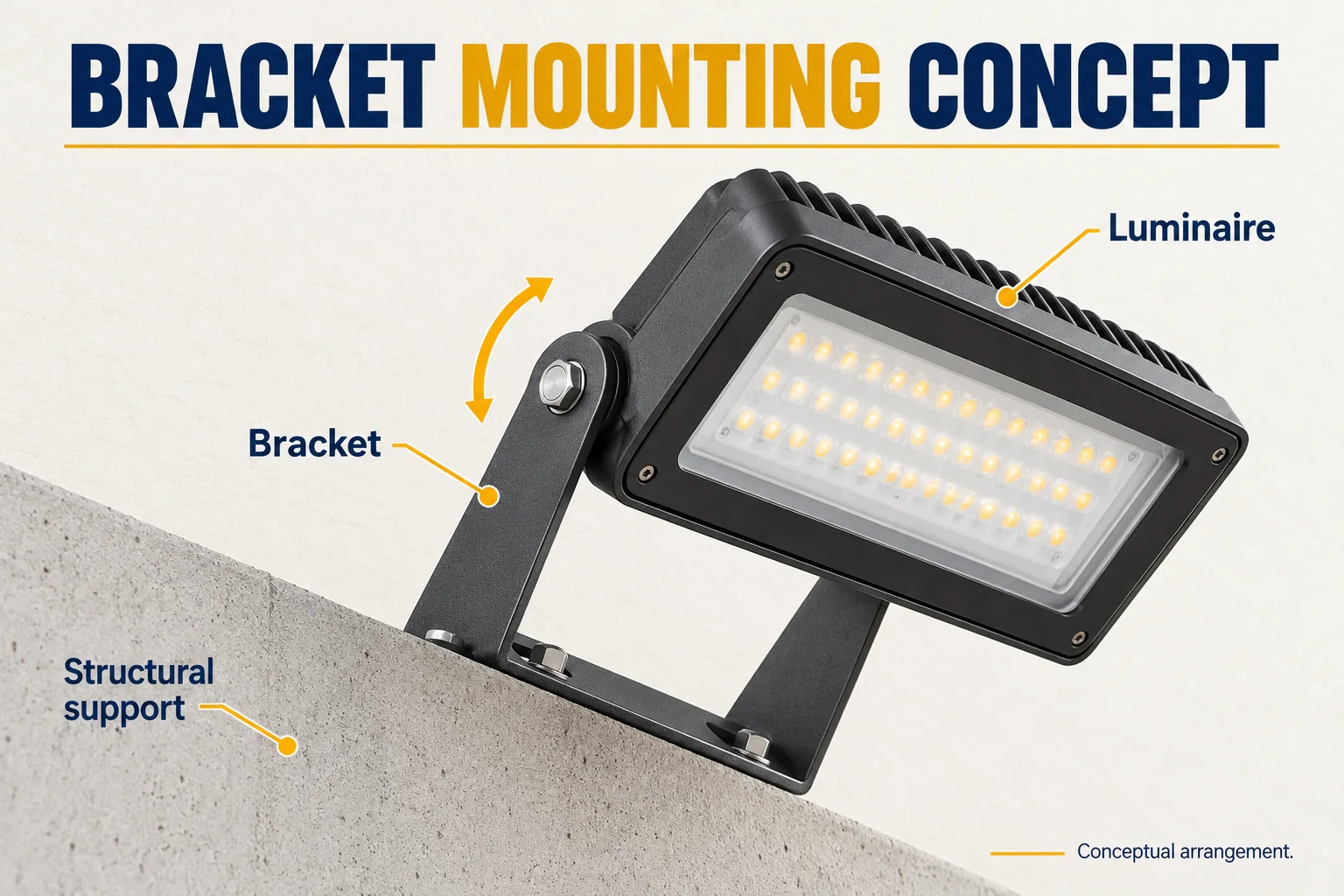

2. Upevnění držákem:

• Připravte otvory a kotvy vhodné pro nosnou konstrukci.
• Svítidlo umístěte; matice utáhněte podle návodu.
• Po ověření beznapěťového stavu připojte fázi, střední a ochranný vodič podle schématu modelu.
• Před uvedením do provozu dokončete elektrické a mechanické kontroly. Pokud svítidlo nefunguje, před hledáním příčiny opět odpojte napájení.

---

3. Upevnění závitovým spojem NPT 1/2 palce:

• Držák upevněte ke svítidlům.
• Odšroubujte matici NPT 1/2 palce.
• Spojte ocelovou trubku s montážními držáky; poté nasaďte matici NPT 1/2 palce.
• Před provozní zkouškou dokončete připojení a kontroly podle návodu.

Ukázkové video Lepro: https://www.youtube.com/watch?v=mgsmOLr9kpA.

Schéma zapojení průmyslového LED halového svítidla

Používejte vhodné svorky a kryty. Páska nenahrazuje mechanický spoj ani doloženou těsnou ochranu. Obvod ověřte bez spoléhání pouze na barvy; nepoužívejte obrácené přiřazení modré a hnědé z původního zdroje. Označení zelenožluté pro ochranu, světle modré pro střední vodič a hnědé, černé či v příslušné sestavě šedé pro fázi je nutné potvrdit podle skutečného obvodu. Před připojením určete L, N a PE z návodu svítidla a podmínek instalace.

Kódy příslušenství doplňte do montážního plánu

Potvrďte schválení háku, držáku, bezpečnostního prvku a kabelové vývodky pro konkrétní verzi výrobku. Vzhledově stejné příslušenství může být určeno pro jinou zátěž nebo těsnost. Montážnímu týmu předejte skutečné kódy společně s návodem, nikoli pouze fotografii výrobku.

Řízení vyzkoušejte ve skutečném provozním scénáři

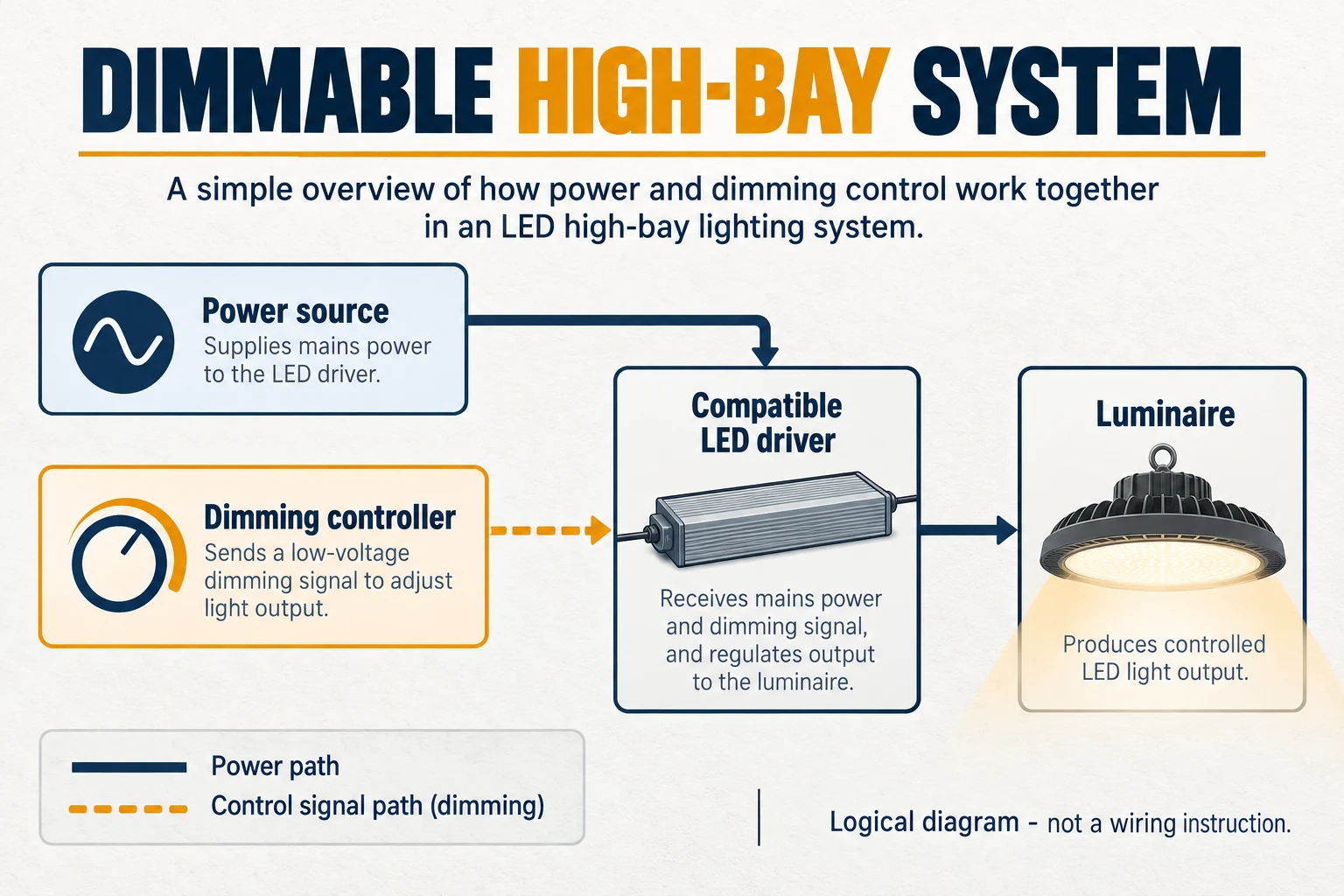

Případné stmívání, senzor nebo centrální ovládání ověřte při společném provozu příslušného obvodu a řídicí skupiny, nejen s jediným zapnutým svítidlem. Přejímací záznam má obsahovat běžné zapnutí, požadovanou úroveň a reakci na změnu ovládání. Při nečekaném chování se vodiče nemění nahodile; napájení se odpojí a prověří se kompatibilita zdroje s ovladačem.

Uvedení do provozu není jen rozsvícení. Odpovědný odborník podle projektu a dokumentace výrobce ověří upevnění, chráněné spoje, odlehčení tahu a stmívání. Polohy, nastavení a kódy výrobků se zaznamenají pro údržbu. Při poruše se před kontrolou znovu odpojí napájení; závěrečná kontrola zahrnuje také zdokumentování správného provozu.
