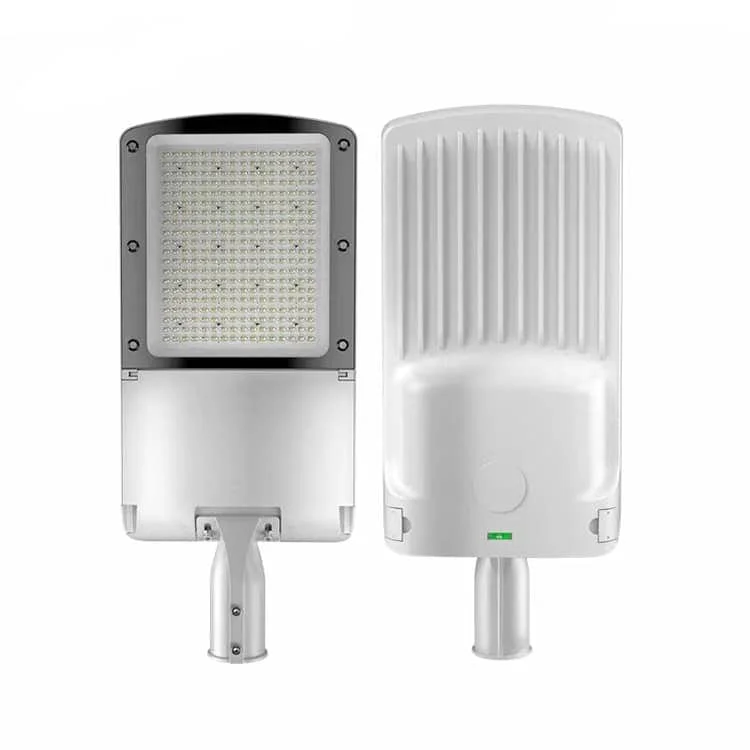

Nízkonapěťové stejnosměrné LED silniční svítidlo 30–200 W

Asymetrická optika typu II/III umožňuje přizpůsobit rozložení světla geometrii komunikace. Pro těleso je deklarováno IP66 a IK08. Výška stožáru 4–10 m je pouze výchozí rozsah pro výpočet; konečný výběr musí vycházet z fotometrického výpočtu. Rozsah příkonu je 30–200 W. Napětí 12, 24, 36 nebo 48 V DC je nutné zvolit pro konkrétní verzi a uvést v objednávce. Svítidlo lze zvažovat pro komunikace se solárním napájením mimo síť a vzdálené přístupové trasy; vhodnost pro důl či tunel je třeba ověřit zvlášť.

  • Varianty příkonu v tabulce: 30–200 W. Dostupnost verze 250 W je nutné před objednávkou samostatně ověřit.
  • Průměr montážního výložníku: D60 mm
  • Materiály: tlakově litý hliník a PC optický kryt
  • Provozní teplota: −25 až +55°C
  • Deklarovaná životnost: >50000 hodin
  • Deklarovaná shoda: CE a RoHS
  • Záruka výrobce: 3/5 let
  • CRI:>70 nebo 80
  • Celkové harmonické zkreslení: <15 %
  • Teplota chromatičnosti: 3000 / 4000 / 6000 K
  • Úhel vyzařování: 70 × 140°
  • Konkrétní vstupní stejnosměrné napětí — zvolte verzi 12, 24, 36 nebo 48 V vhodnou pro systém; svítidlo se automaticky nepřizpůsobuje celému rozsahu.
  • Krytí IP66 a mechanická odolnost IK08 — deklarovaná ochrana proti prachu, proudu vody a mechanickým nárazům v rozsahu těchto klasifikací.
  • Deklarovaný měrný výkon: 130 lm/W — při dimenzování panelu a akumulátoru jej posuzujte společně s dobou provozu.
  • Přepěťová ochrana 6 kV — parametr, který je třeba zohlednit u venkovních instalací na stožáru.
Požádat o cenovou nabídku

Kód modeluPříkonSvětelný tokDoporučené napětíTypický proudVýška stožáruTypické použitíTechnický list
HOYUWO-SL-30WS30W±5%3900-4200lm12V / 24V DC2.5A/1.3A4-5 mPěší cesta, zahrada, vjezd do obytné zóny.Vyžádat technický list
HOYUWO-SL-50WS50W±5%5500-6500lm12V / 24V DC4.2A/2.1A5-6 mVenkovská komunikace, cesta v areálu.Vyžádat technický list

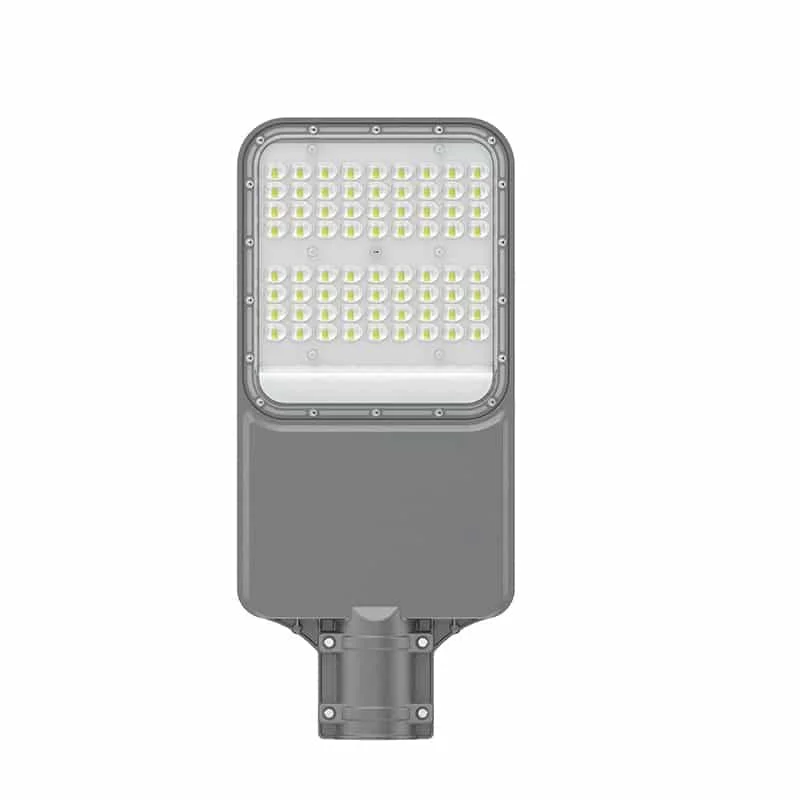

HOYUWO-SL-70WS70W±5%8400-10000lm12V / 24V DC5.8A/2.9A5-7 mObytná ulice, parkoviště.Vyžádat technický list
HOYUWO-SL-100WS100W±5%11000-13000lm12V / 24V DC8.3A/4.2A7-8 mSběrná komunikace, vjezd do solární elektrárny.Vyžádat technický list
HOYUWO-SL-150WS120W-150W±5%16500-19500lm24V / 36V /48V DC6.25A/4.1A/3.1A8-9 mDůlní cesta, vjezd do průmyslového areálu.Vyžádat technický list

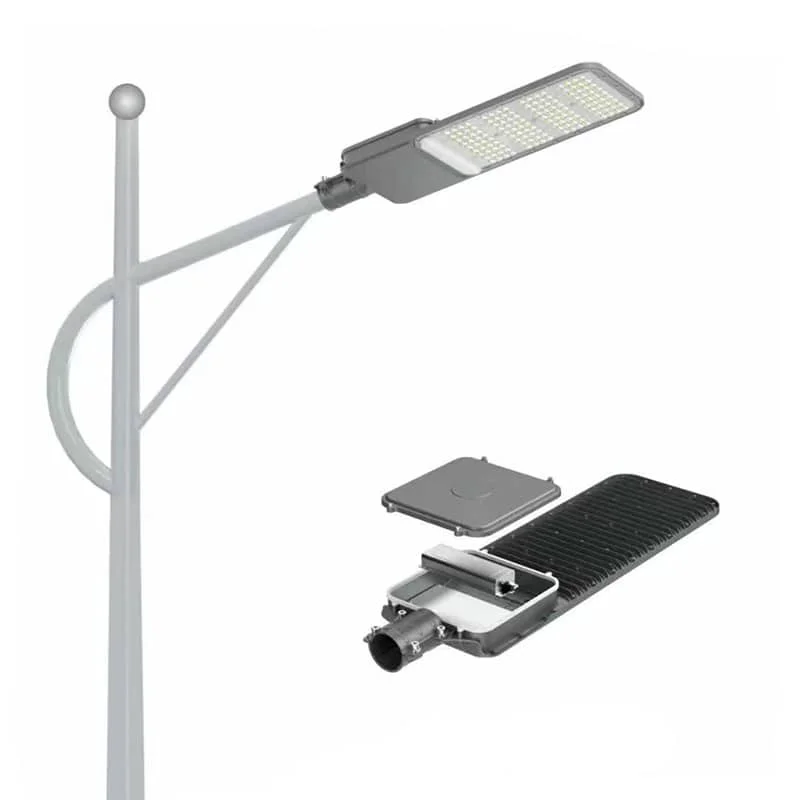

HOYUWO-SL-200WS180W-200W±5%22000-25000lm24V / 48V DC8.3A/4.2A9-10 mHlavní komunikace, vjezd do tunelu.Vyžádat technický list

Pro 150 a 200 W zvážíme 48 V, u povolené verze 150 W také 36 V. Protože tabulka obsahuje další konfigurace, před objednávkou potvrdíme přesnou napájecí verzi. Dimenzování zdroje a vodičů přenecháme projektantovi nebo oprávněnému montážnímu pracovníkovi. Verzi 12 V nepoužijeme nad uvedenou hranicí 100 W.

  • Automatické zapínání a vypínání od soumraku do úsvitu pomocí fotobuňky
  • Stmívání PWM/0-10V/DALI
  • Na objednávku možnost žlutého světla 2500 K.

Kritéria výběru před objednávkou

Pro zvolenou optiku a montážní náklon si vyžádáme údaj o světelném toku směřujícím do horního poloprostoru. Hodnota naměřená s vodorovným svítidlem automaticky nepopisuje nakloněnou montáž.

Definujeme noční provozní profil projektu. Ověříme, který napájecí zdroj a řídicí jednotka dokážou program realizovat a zda jsou součástí dodávky.

PoužitíPopisDoporučené napětí

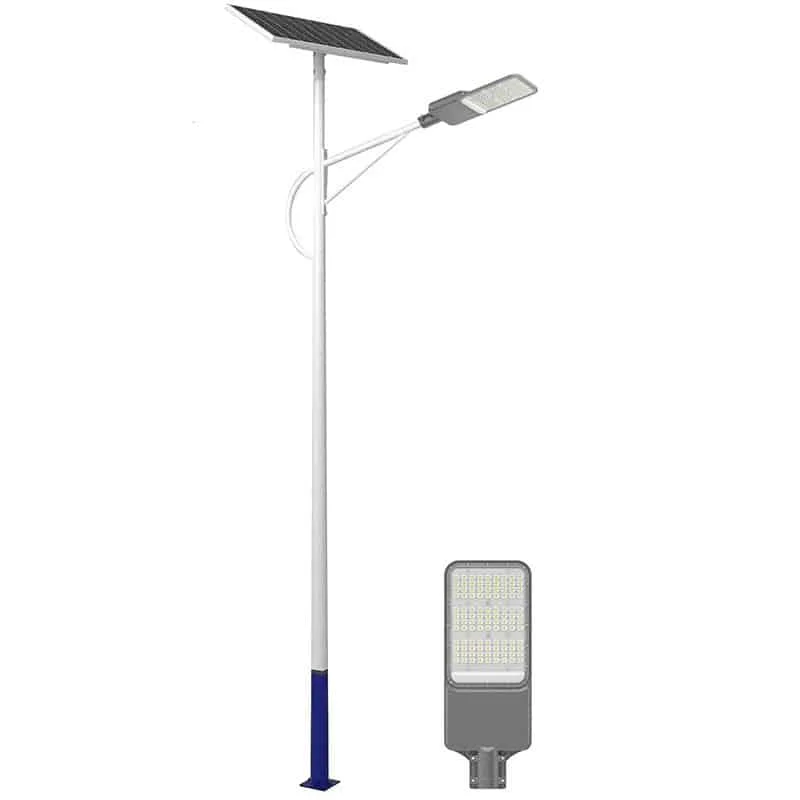

☀️ Solární osvětlení komunikací a venkovaSídla, farmy a parky mimo elektrickou síť: provoz s fotovoltaickým panelem a akumulátorovou sestavou24V/48V
⛏️ Osvětlení dolů a tunelůPodzemní komunikace a přístupové tunely: posouzení nízkého napětí v projektu; vhodnost pro prostředí je nutné ověřit samostatně36V/48V
🏗️ Staveniště ve vzdálených oblastechDočasná staveniště a přístupové komunikace: přenosné stejnosměrné napájení z akumulátoru nebo kompatibilního zdroje; pomocná zařízení telekomunikačních věží.12V/24V/48V

Při posuzování svítidla pro komunikaci nebo venkovní plochu propojte fotometrii konkrétní konfigurace s geometrií místa a provozním režimem. Výběr musí vycházet z výpočtu projektu.

Podle projektu zkontrolujeme stožár nebo výložník, spojovací prvky, náklon a elektrické připojení. Nastavení směru a řízení zaznamenáme, aby je bylo možné zachovat po údržbě.

Jak zvolit napájení nízkonapěťové verze?

Napětí a druh proudu zvolíme podle štítku konkrétního modelu. Verzi určenou pro nízké napětí nepřipojíme přímo k síti.

Co je třeba v solárním systému určit společně?

Upřesníme, zda nabídka zahrnuje pouze svítidlo, nebo také akumulátor, regulátor a panel. Systém dimenzujeme podle provozních hodin, místního slunečního záření a podmínek prostředí.

Které rozměry je třeba před objednávkou ověřit?

Rozměry technického výkresu porovnáme s dostupným prostorem a nosnou konstrukcí. Fotografie výrobku nenahrazuje kótovaný výkres.

Jak sladit optiku s výškou a roztečí stožárů?

Vzdálenost mezi světelnými body určete podle geometrie komunikace a fotometrie modelu. Samotný příkon ve wattech vhodnou rozteč stožárů neurčuje.

Je nouzové světlo stejné jako při běžném provozu?

Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.

Jaký systém stmívání objednat?

Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.
