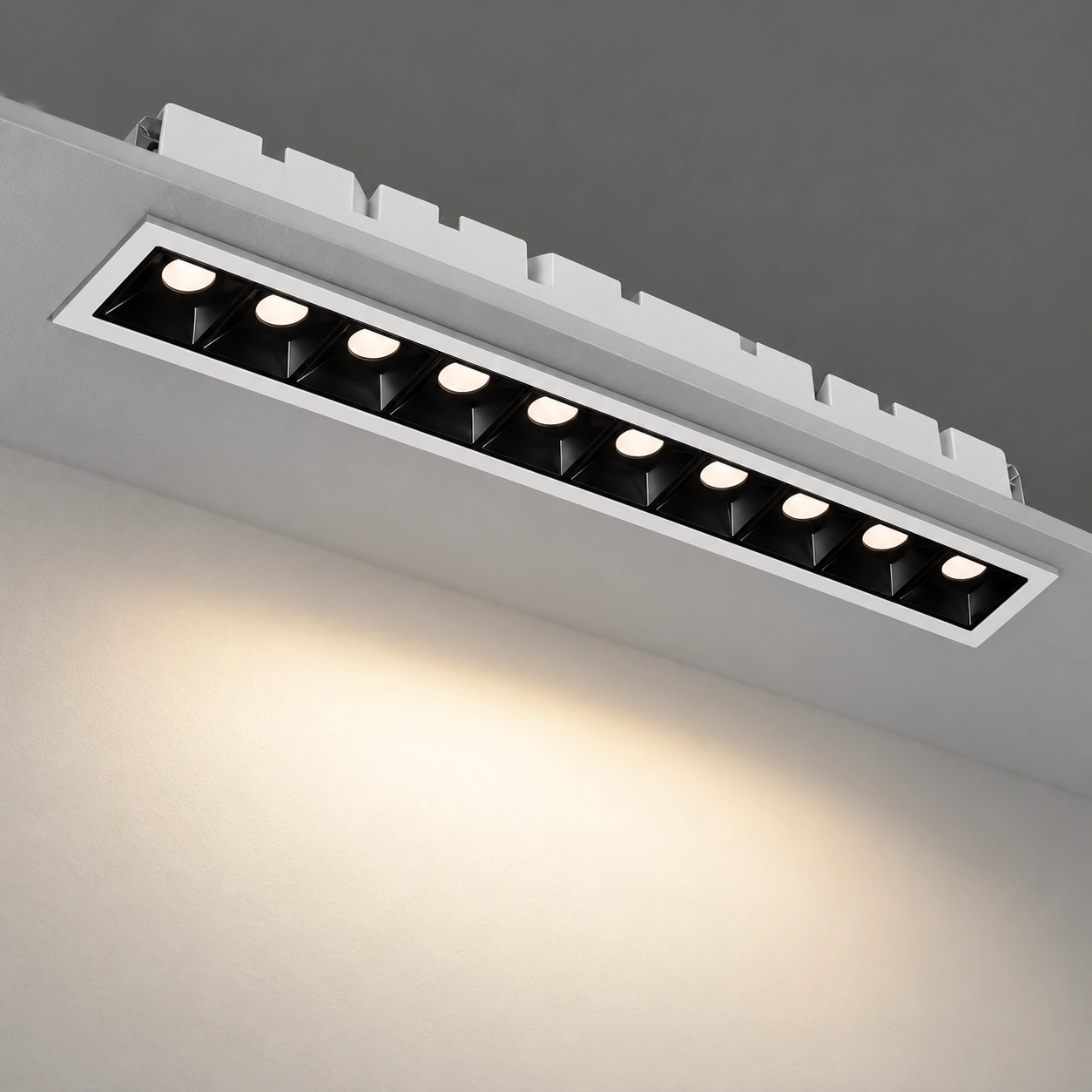

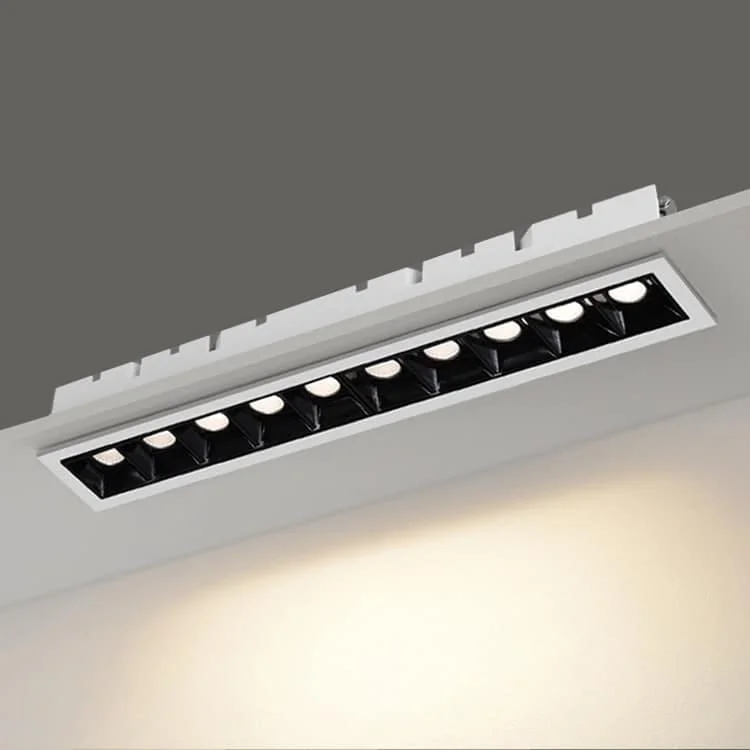

Pevný nebo směrovatelný hliníkový lineární downlight

V domácnosti nebo kanceláři lze tento lineární model kombinovat s dalšími svítidly; příkladem je downlight s optikou omezující oslnění. Kód HOYUWO-DL-10WL-02 sice obsahuje 10W, tabulka však uvádí 9 W; ověřte objednávaný příkon. Porovnejte pevné a směrovatelné verze z litého hliníku s reflektorem. Verzi s nastavením 30° lze zvažovat také pro: zapuštěné osvětlení stěn.

  • Úhel vyzařování: 24° / 36°
  • Technický list deklaruje provoz bez blikání; ověřte podmínky zkoušek.
  • Deklarovaná životnost: >50.000 hodin
  • Záruka výrobce: 3/5 let
  • Vstupní napětí: 200–240 V AC, 50/60 Hz
  • Účiník: >0,5 nebo >0,9
  • Celkové harmonické zkreslení: <15 %
  • LED čipy: SMD
  • Index podání barev: >80
  • SDCM：<5

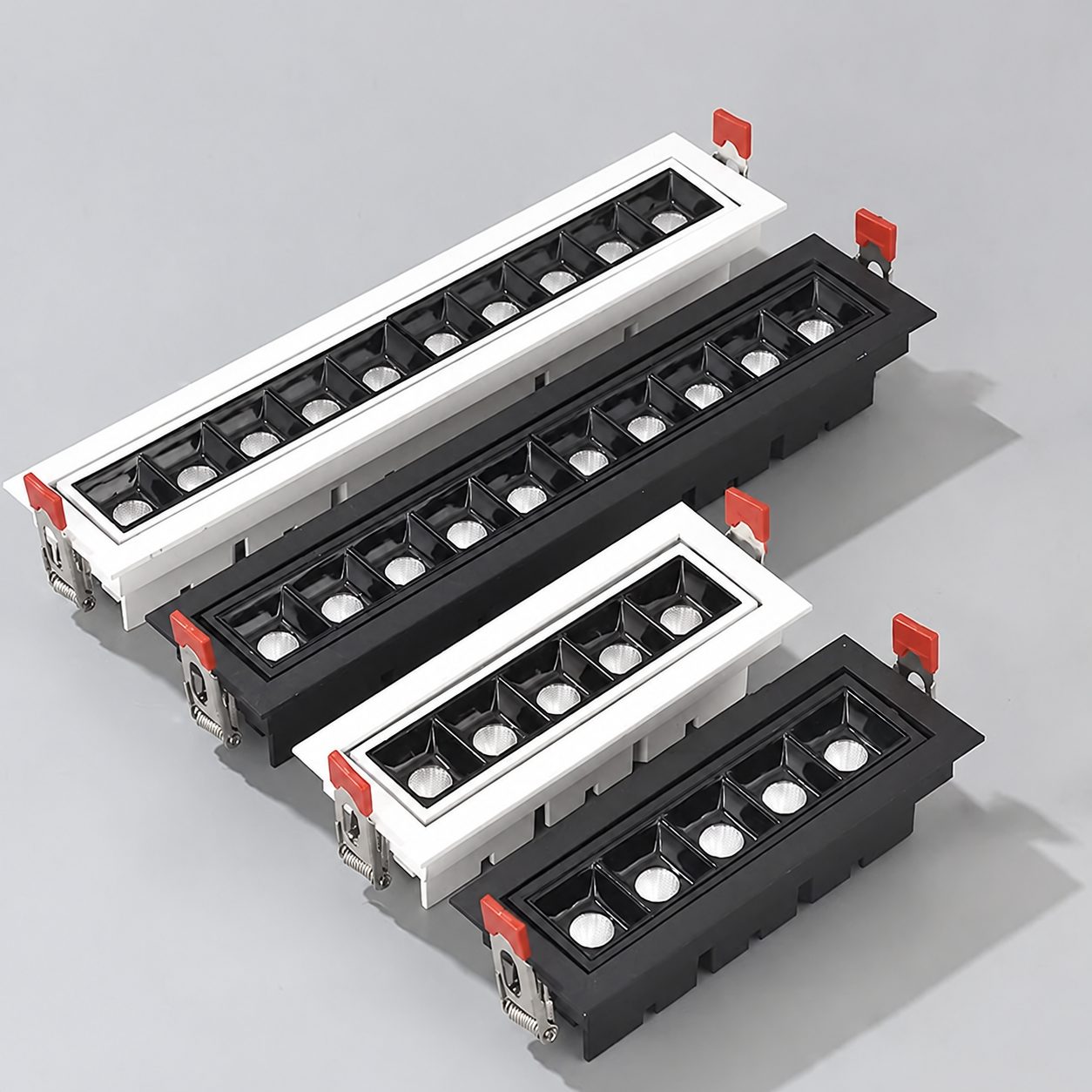

  • Těleso z litého hliníku; matná bílá nebo černá varianta
  • Hluboký plastový reflektor, bílá nebo černá varianta
  • Stupeň krytí: IP22, pro interiér
Požádat o cenovou nabídku

Kód modeluPříkonTypRozměryMontážní otvorSvětelný tokTechnický list
HOYUWO-DL-10WL-0110WPevnýL145*W45*H35mmL140*W36mm950-1100lmVyžádat technický list
HOYUWO-DL-20WL-0120WPevnýL282*W45*H35mmL275*W36mm1800-2100lmVyžádat technický list
HOYUWO-DL-30WL-0130WPevnýL415*W45*H35mmL410*W36mm2800-3100lmVyžádat technický list
HOYUWO-DL-10WL-029W±5%SměrovatelnýL158*W60*H45mmL155*W50mm850-990lmVyžádat technický list
HOYUWO-DL-20WL-0220W±5%SměrovatelnýL294*W62*H38mmL288*W50mm1700-1900lmVyžádat technický list
HOYUWO-DL-30WL-0230W±5%SměrovatelnýL430*W62*H38mmL425*W51mm2700-3000lmVyžádat technický list

  • Volitelné stmívání: fázové Triac, 0/1–10 V nebo DALI
  • Nouzová sada 1–3 W, uvedená doba 1–1,5 hodiny

Kritéria výběru před objednávkou

Po dokončení stropu musí zůstat přístup k napájecímu zdroji a jeho připojení a zdroj musí být vyjímatelný. Vedle výšky tělesa proto ověříme prostor pro údržbu a kabeláž.

Pro posouzení rozložení světla a oslnění si vyžádáme fotometrický soubor zvolené kombinace povrchu a optiky.

Použijte způsob montáže uvedený pro zvolenou verzi svítidla. Při výběru optiky rozlišujte celkové osvětlení prostoru a zvýraznění konkrétních předmětů nebo ploch.

Montážní návod zapuštěného lineárního downlightu

Podle výkresu modelu určíme místo upevnění a přístup k napájení. Montáž bude respektovat návod svítidla i konstrukční podmínky stropu.

Co zkontrolovat při směrování reflektoru?

Nejprve ověříme meze otáčení modelu a přípustný mechanický pohyb. Poté nasměrujeme světlo tak, aby procházející člověk neměl zdroj přímo v zorném poli.

Které rozměry je třeba před objednávkou ověřit?

Výkres HOYUWO-DL-10WL-01 uvádí L145 × W45 × H35 mm. Rozměry porovnáme s montážním prostorem a dodanou verzí; ostatní modely řady mohou být odlišné.

Jak zvolit optiku tohoto downlightu?

Optiku zvolíme podle montážní vzdálenosti a osvětlované plochy. Úzký úhel světlo více soustředí; výsledek je však nutné ověřit světelnětechnickým výpočtem.

Je nouzové světlo stejné jako při běžném provozu?

Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.

Jaký systém stmívání objednat?

Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.

Související výrobky

Přístupný text informací z obrázků

Obrázek 1 · Technické parametry

  • Pevná verze

Obrázek 2 · Technické parametry

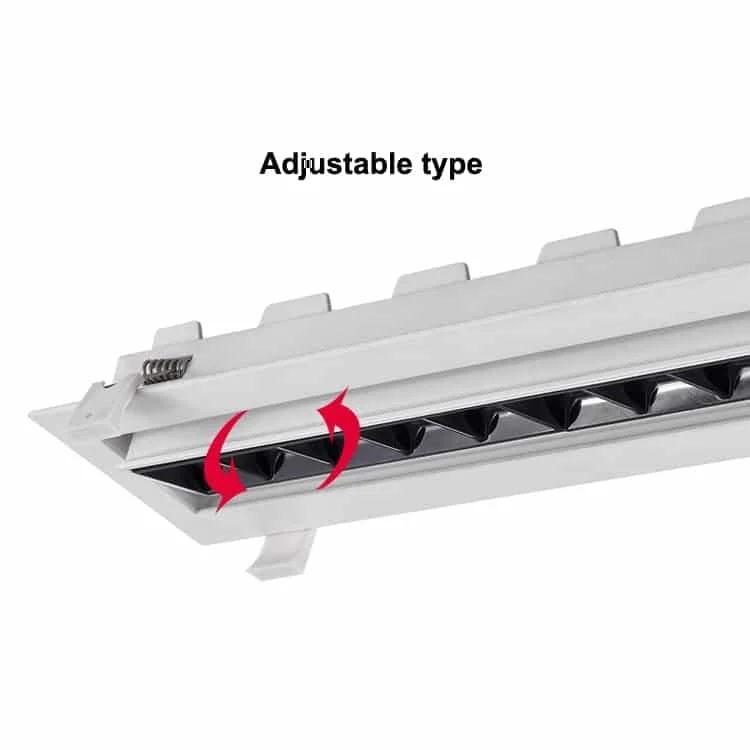

  • Směrovatelná verze

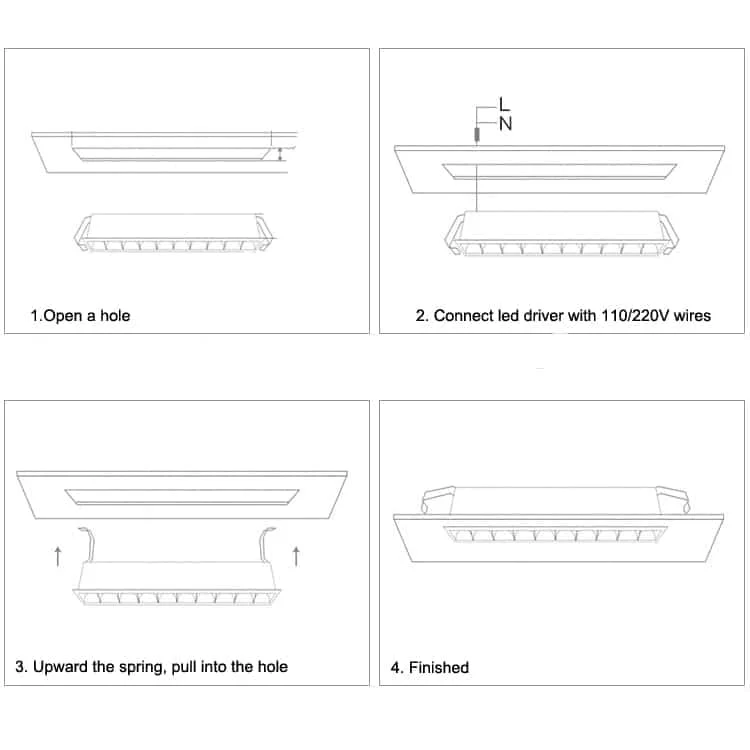

Obrázek 3 · Montáž

  • 1. Připravte otvor podle výkresu modelu.
  • 2. Při odpojeném napájení připojte zdroj podle napětí dodaného modelu. Obrázek sice uvádí 110/220 V, údaje této řady však 200–240 V AC; ověřte štítek.
  • 3. Zvedněte pružiny a vložte svítidlo podle schématu.
  • 4. Ověřte upevnění a dokončete montáž podle návodu.
