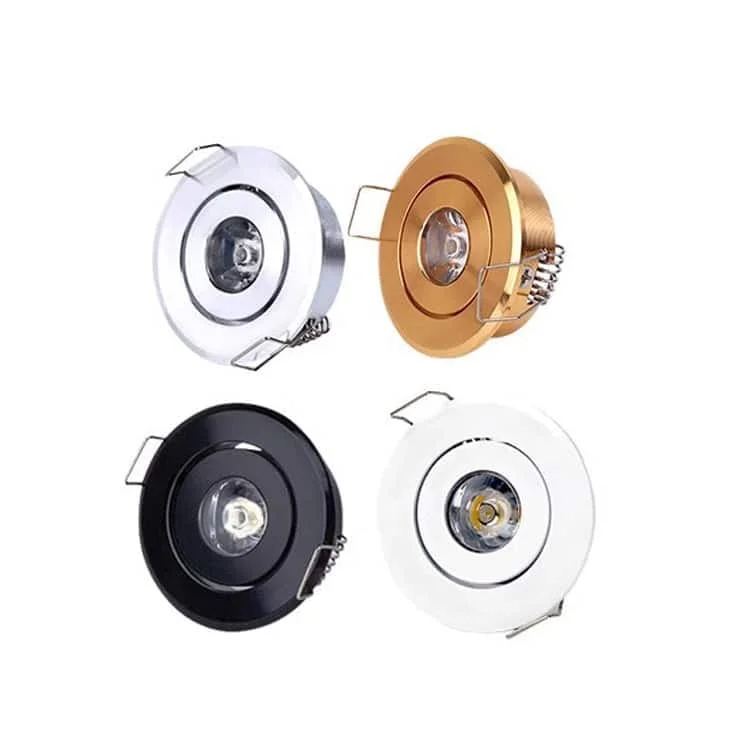

Pevný nebo směrovatelný mini downlight pro nábytek a výlohy
Pevné a směrovatelné mini downlighty mohou vytvářet malé světelné body ve výlohách, klenotnictví nebo kuchyňském nábytku. Model vybírejte podle napájení: popis uvádí 110 V, 220 V AC a malé napětí 12 nebo 24 V AC/DC. Každé svítidlo připojte pouze ke druhu proudu a napětí určeným pro danou jednotku; verze nejsou zaměnitelné.
- Příkony: 1 a 3 W
- Standardně 110–240 V AC; na zakázku 12 / 24 V DC
- Standardně zapínání/vypínání; volitelně fázové stmívání Triac
- Povrch: matná bílá nebo černá; volitelně zlatá a stříbrná
- Standardní úhel vyzařování: 24°
- Záruka: 3/5 let
- Deklarovaná životnost: >50.000 hodin
- LED čipy: Bridgelux / Osram
- Index podání barev: >90
- SDCM：<5
- Účiník PF: >0,5
- Teplota chromatičnosti: 3000K/4000K/6000K
- Deklarovaná životnost: >50.000 hodin
| Fotografie | Typ | Kód modelu | Příkon | Rozměry | Montážní otvor | Barva tělesa | Úhel vyzařování | Technický list |
|---|---|---|---|---|---|---|---|---|
 | Pevný | HOYUWO-DL-3WMIA | 3W±5% | Ø38*H27mm | Φ30mm-32mm | Bílá / černá / zlatá / stříbrná | 24° | Vyžádat technický list |
 | Pevný | HOYUWO-DL-3WMIB | 3W±5% | Ø38*H42mm | Φ30mm-32mm | bílá / černá | 24° | Vyžádat technický list |
 | Směrovatelný | HOYUWO-DL-3WMIC | 3W±5% | Ø42*H28mm | Φ35mm | bílá / černá | 24° | Vyžádat technický list |
 | Směrovatelný | HOYUWO-DL-3WMID | 3W±5% | Ø45*H52mm | Φ40mm | bílá / černá | 30° | Vyžádat technický list |
 | Směrovatelný | HOYUWO-DL-3WMIE | 3W±5% | Ø52*H24mm | Φ45mm | Bílá / černá / zlatá / stříbrná | 15°/24° | Vyžádat technický list |
- Zapuštěný mini downlight se stmíváním Triac
- Mini LED downlight 12 / 24 V DC
Kritéria výběru před objednávkou
Po dokončení stropu musí zůstat přístup k napájecímu zdroji a jeho připojení a zdroj musí být vyjímatelný. Vedle výšky tělesa proto ověříme prostor pro údržbu a kabeláž.
Pro posouzení rozložení světla a oslnění si vyžádáme fotometrický soubor zvolené kombinace povrchu a optiky.
Po ověření montážních podmínek lze dekorativní body rozmístit na stropě jako hvězdný efekt nebo je umístit do skříní, šaten a prostor pro skladování vína.
Použijte způsob montáže uvedený pro zvolenou verzi svítidla. Při výběru optiky rozlišujte celkové osvětlení prostoru a zvýraznění konkrétních předmětů nebo ploch.
Před připojením ověříme zdroj a napětí. Při odpojeném obvodu a otvoru připraveném podle výkresu provedeme připojení a umístíme pružiny podle návodu.
Podle výkresu modelu určíme místo upevnění a přístup k napájení. Montáž bude respektovat návod svítidla i konstrukční podmínky stropu.
Které rozměry je třeba před objednávkou ověřit?
Pro verzi uvedenou v tabulce je uvedeno Ø38 × H27 mm. Porovnáme výkres, připojení a rozměry dodané verze; tyto rozměry nelze vztáhnout na všechna mini svítidla.
Jak zvolit optiku tohoto downlightu?
Optiku zvolíme podle montážní vzdálenosti a osvětlované plochy. Úzký úhel světlo více soustředí; výsledek je však nutné ověřit světelnětechnickým výpočtem.
Jaký systém stmívání objednat?
Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.
Přístupný text informací z obrázků
Obrázek 1 · Technické parametry
- Mini downlight, řada A
Obrázek 2 · Montáž
- Zvedněte upevňovací pružiny
- Připravte montážní otvor podle výkresu
- Obrázek uvádí AC85-265; před připojením ověřte jednotku a požadavky dodaného modelu.
- Upevňovací pružina
- Vložte svítidlo do otvoru
