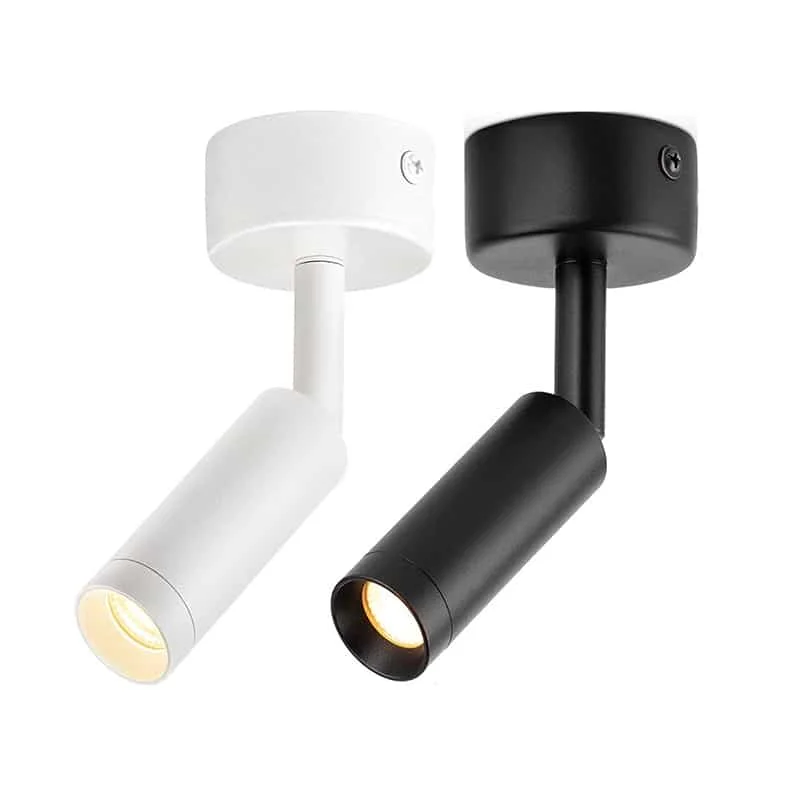

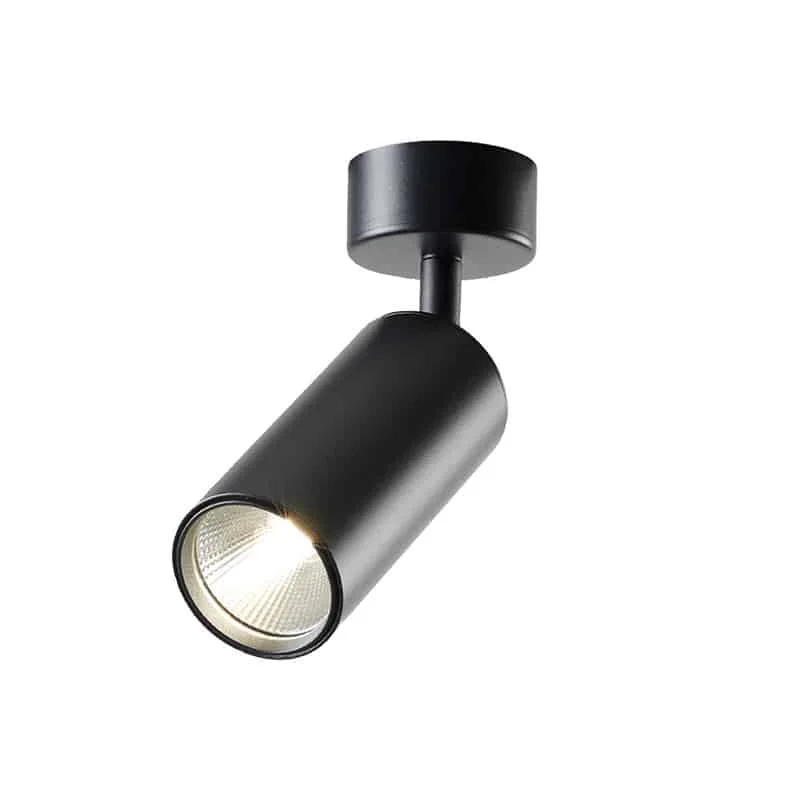

Směrovatelné přisazené reflektory na strop nebo stěnu
Pro akcentní osvětlení kuchyně, obývacího pokoje, prodejny oděvů, knihovny, hotelu nebo kanceláře nasměrujte hlavu na cílovou plochu. Uvedené nastavení je svisle 90° a vodorovně 360°. S vhodným příslušenstvím lze model použít jako válcový downlight . Směrovatelná hlava se přisazuje na kompatibilní stropní nebo nástěnný úchyt.
- Tvar: válcový
- Montáž: přisazená na strop
- Materiál: těleso z tlakově litého hliníku
- Povrchové varianty: matná bílá, matná černá nebo zlatá
- Standardně zapínání/vypínání; volitelně stmívatelná verze
- Vstupní napětí: 110/220-240VAC 50/60Hz
- Celkové harmonické zkreslení: <15 %
- Účiník: standardně >0,5; volitelně >0,8 nebo 0,9
- Krytí IP20 — pouze interiér
- Světelný zdroj: COB, CRI 90, SDCM <5
- Technický list deklaruje provoz bez blikání; ověřte podmínky zkoušek.
- Deklarovaná životnost: >50.000 hodin
- Deklarovaná shoda: CE a RoHS. Vyžádejte si dokumentaci konkrétního modelu.
- Záruka: 3/5 let
| Kód modelu | Příkon | Rozměry | Světelný tok | Úhel vyzařování | Technický list |
|---|---|---|---|---|---|
| HOYUWO-FM-5WT | 5W±5% | Ø30*L80mm | 450-500lm | 24° | Vyžádat technický list |
| HOYUWO-FM-7WT | 7W±5% | Ø40*L100mm | 630-700lm | 15° 24° | Vyžádat technický list |
| HOYUWO-FM-9WT | 9W±5% | Ø50*L120mm | 800-900lm | 15° 24° | Vyžádat technický list |
| HOYUWO-FM-12WT | 12W±5% | Ø55*L120mm | 1000-1200lm | 15° 24° 36° | Vyžádat technický list |
| HOYUWO-FM-15WT | 15W±5% | Ø55*L160mm | 1350-1500lm | 15° 24° 36° | Vyžádat technický list |
| HOYUWO-FM-20WT | 20W±5% | Ø55*L160mm | 1800-2000lm | 15° 24° 36° | Vyžádat technický list |
- Volitelné fázové stmívání, 0–10 V nebo DALI
Kritéria výběru před objednávkou
Po dokončení stropu musí zůstat přístup k napájecímu zdroji a jeho připojení a zdroj musí být vyjímatelný. Vedle výšky tělesa proto ověříme prostor pro údržbu a kabeláž.
- Domácnosti: obývací pokoje, kuchyně a ložnice
- Komerční a veřejné prostory: hotely, školy, supermarkety, prodejny oděvů a osvětlení kanceláří
Použijte způsob montáže uvedený pro zvolenou verzi svítidla. Při výběru optiky rozlišujte celkové osvětlení prostoru a zvýraznění konkrétních předmětů nebo ploch.
Práce provedeme při odpojeném napájení: desku připevníme ke stropu vhodnými šrouby, které nejsou součástí dodávky, a kabely připojíme podle návodu modelu.
Postup montáže je uveden níže.
Podle výkresu modelu určíme místo upevnění a přístup k napájení. Montáž bude respektovat návod svítidla i konstrukční podmínky stropu.
Které rozměry je třeba před objednávkou ověřit?
Při výměně ověříme skutečné rozměry, připojovací body, kabelové vstupy a vnější části. Podobný příkon neznamená stejné rozměry. Pro HOYUWO-FM-5WT je uvedeno Ø30 × L80 mm. Údaje porovnáme s montážní plochou a dodanou verzí.
Jak zvolit optiku tohoto downlightu?
Nejprve rozlišíme akcentní a celkové osvětlení a posoudíme pohled na svítidlo z místa používání. Optiku porovnáme spolu s teplotou chromatičnosti a podáním barev. Poté přiřadíme úhel k montážní výšce a cílové ploše. Úzký svazek sice soustředí světlo, výsledek však musí potvrdit výpočet.
Je nouzové světlo stejné jako při běžném provozu?
Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.
Jaký systém stmívání objednat?
Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.
Přístupný text informací z obrázků

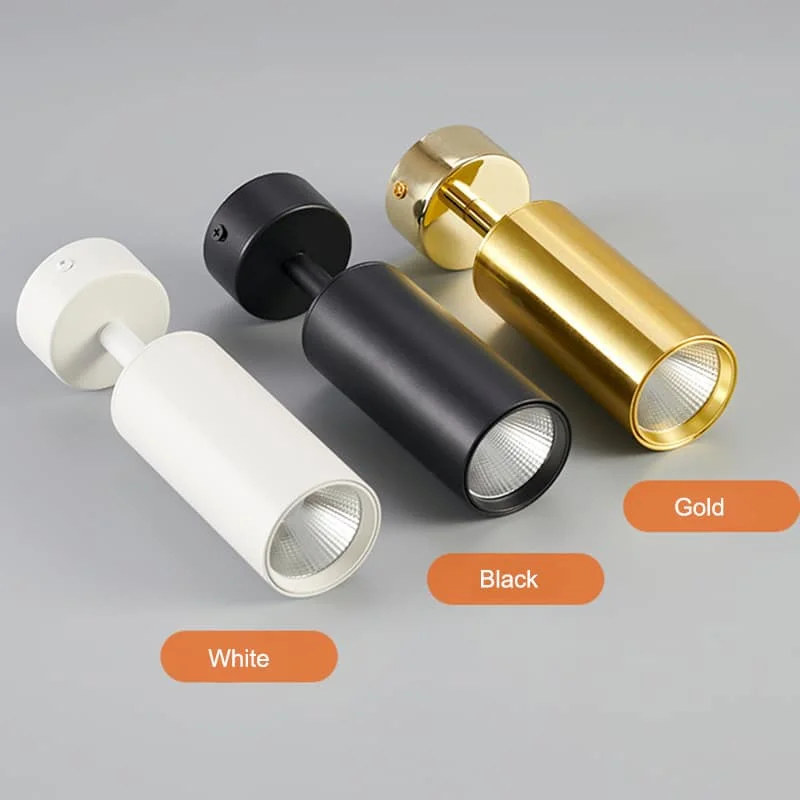

Obrázek 1 · Technické parametry
- Bílá
- Černá
- Zlatá

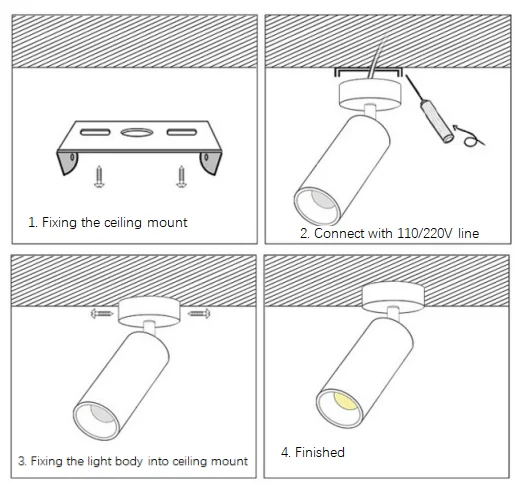

Obrázek 2 · Montáž
- Montáž svítidla
- 1. Při odpojeném napájení připevněte základnu ke stropu.
- 2. Kabely připojte podle štítku verze 110/220 V.
- 3. Připevněte těleso k základně.
- 4. Před dokončením montáže ověřte pevné usazení svítidla.
