Směrovatelný zapuštěný reflektor s otáčením 350°

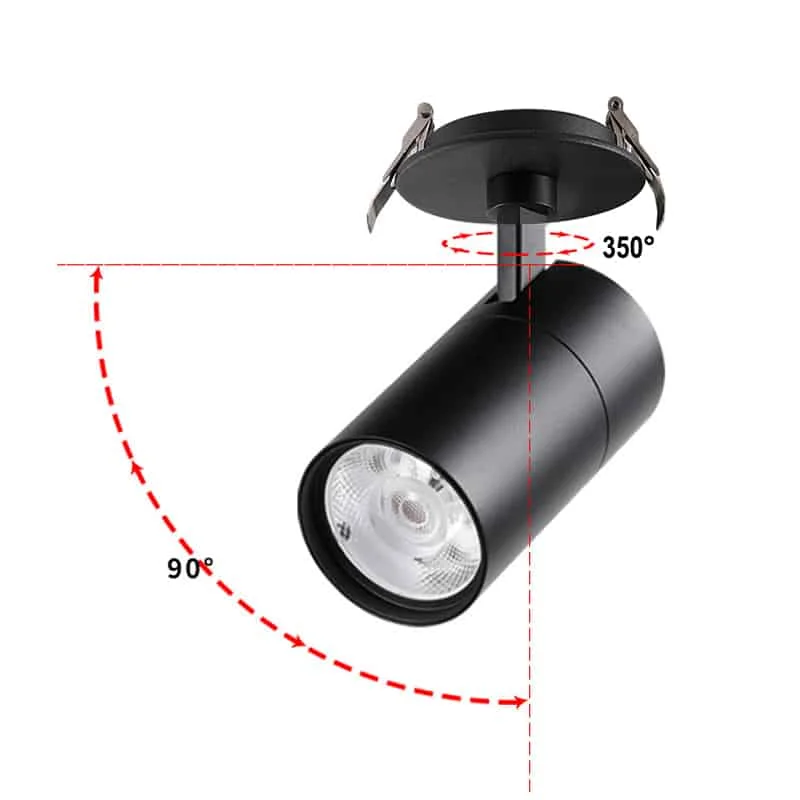

Pro zvýraznění konkrétního místa ze stropu můžete zvážit tento reflektor s matně černým nebo matně bílým tělesem. Mechanismus se svisle naklání o 90° a otáčí o 350°. V kanceláři, muzeu, hotelu či obývacím pokoji ověřte rozložení světla ve skutečné montážní výšce. Posuďte také přímou viditelnost zdroje z míst k sezení a průchozích tras.
- Materiály: těleso z tlakově litého hliníku a čočka

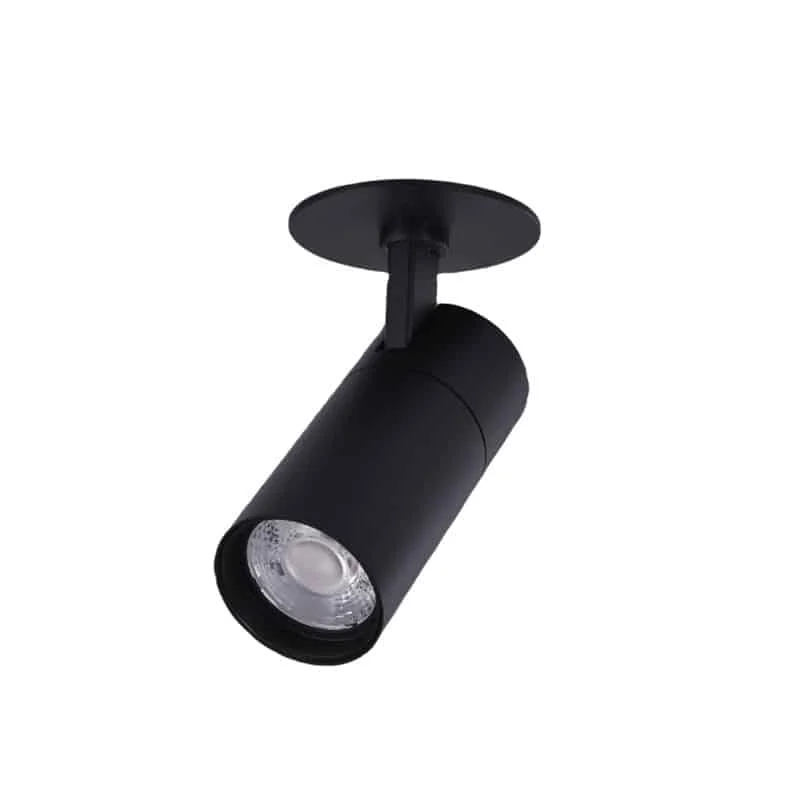

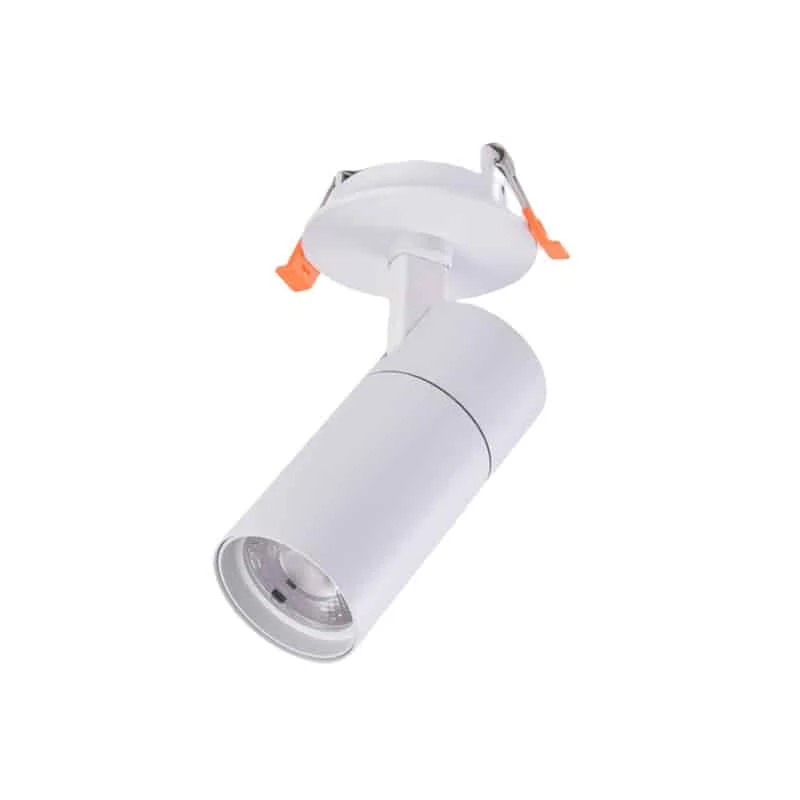

- Povrch: matně černý, matně bílý
- Úhel vyzařování: 15°/24°/36°
- Deklarovaný provoz bez blikání: ano
- Vstupní napětí: 220-240VAC 50/60Hz
- Účiník: standardně 0,5; volitelně >0,9
- Celkové harmonické zkreslení: <15 %
- Přepěťová ochrana: varianty 1 kV a 2,5 kV
- Stupeň krytí: IP20, pro interiér
- Index podání barev: >90
- SDCM: <5 nebo 3
- Teplota chromatičnosti: 2700–3000 K / 4000–4500 K / 5500–6000 K
- Záruka: 3/5 let
- Deklarovaná shoda: CE a RoHS
| Kód modelu | Příkon | Rozměry | Rozměry montážního otvoru | Světelný tok | Technický list |
|---|---|---|---|---|---|
| HOYUWO-DL-7WG-7 | 7W±5% | Φ50*L100mm | Φ75mm | 600-700lm | Vyžádat technický list |
| HOYUWO-DL-10WG-7 | 10W±5% | Φ50*L100mm | Φ75mm | 900-1000lm | Vyžádat technický list |
| HOYUWO-DL-15WG-7 | 15W±5% | Φ60*L135mm | Φ75mm | 1300-1500lm | Vyžádat technický list |
| HOYUWO-DL-20WG-7 | 20W±5% | Φ60*L135mm | Φ75mm | 1800-2000lm | Vyžádat technický list |
| HOYUWO-DL-30WG-7 | 30W±5% | Φ80*L150mm | Φ75mm | 2700-3000lm | Vyžádat technický list |
| HOYUWO-DL-35WG-7 | 35W±5% | Φ80*L170mm | Φ75mm | 3300-3500lm | Vyžádat technický list |
- Stmívání: volitelně Triac / 0–10 V / DALI
- Nouzový modul
Kritéria výběru před objednávkou
Ponecháme dostatek místa pro přístup k napájecímu zdroji a jeho výměnu i po uzavření stropu.
Podle přípustného způsobu montáže a zvolené optiky lze model posoudit pro celkové osvětlení interiéru nebo zvýraznění určité oblasti.
Montážní prostor připravíme podle níže uvedeného výkresu zvoleného modelu.
Před montáží porovnáme technický výkres s upevňovacími body a schématem zapojení. Instalace proběhne při vypnutém napájení podle návodu dodaného svítidla.
Co ověřit při směrování reflektoru?
Zkontrolujeme přípustný pohyb a meze nastavení směru. Z míst běžného pobytu také posoudíme, zda zdroj nezůstává přímo viditelný.
Které rozměry je třeba ověřit?
Podle výkresu modelu porovnáme rozměry, montážní otvor a upevnění a vyhradíme také místo pro napájecí zdroj.
Jak určit optiku?
Ve výpočtu oddělíme celkové osvětlení od akcentního a úhel vyzařování posoudíme ze skutečného montážního místa.
Přístupný text informací z obrázků

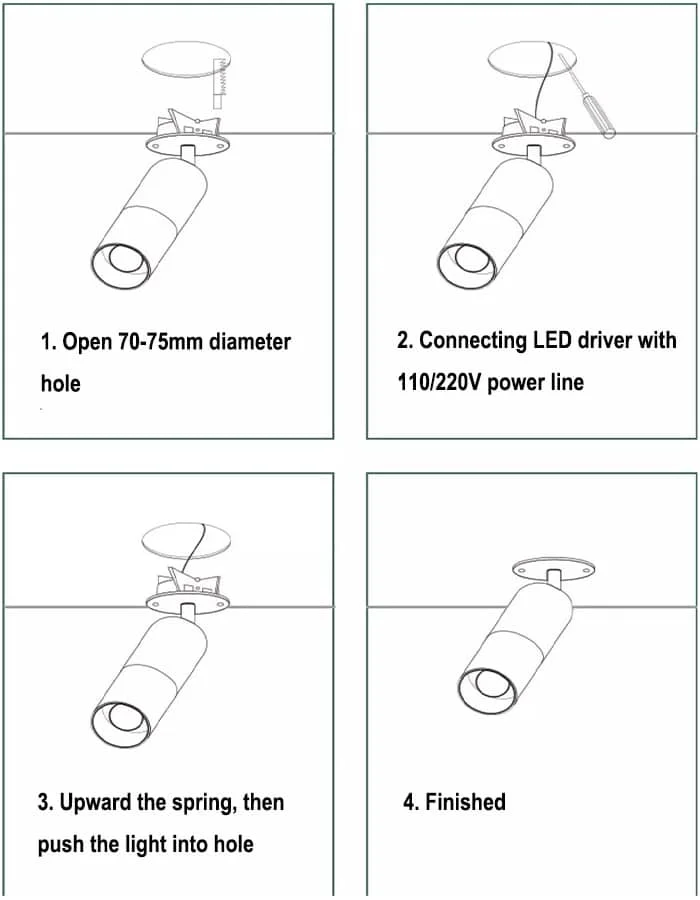

Obrázek 1 · Montáž
- 1. Pokud odpovídá zvolenému modelu, vytvořte otvor o průměru 70–75 mm.
- 2. Po vypnutí napájení připojte napájecí zdroj LED pouze k napětí 110 nebo 220 V povolenému na štítku.
- 3. Zvedněte montážní pružiny a vložte svítidlo do otvoru.
- 4. Před dokončením montáže ověřte pevné usazení svítidla.
