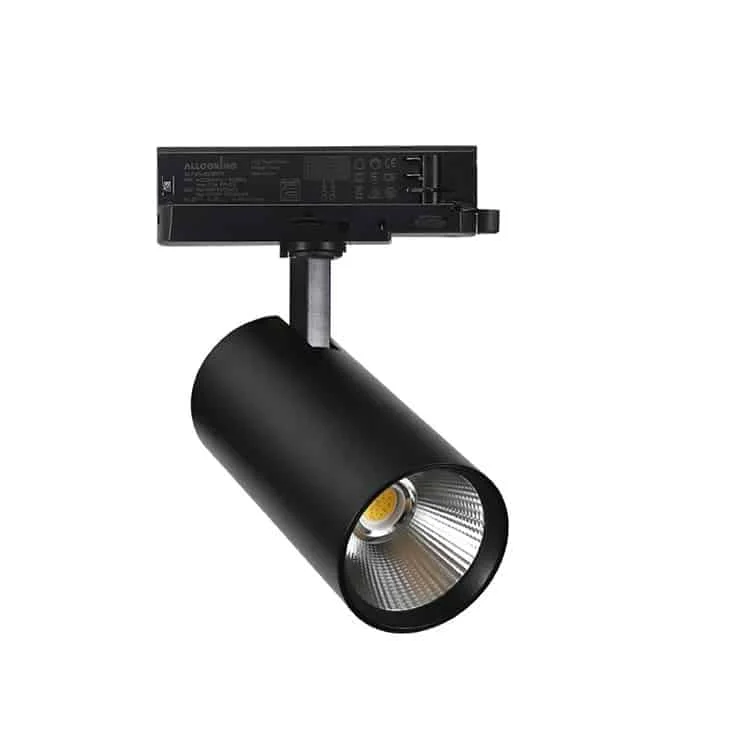

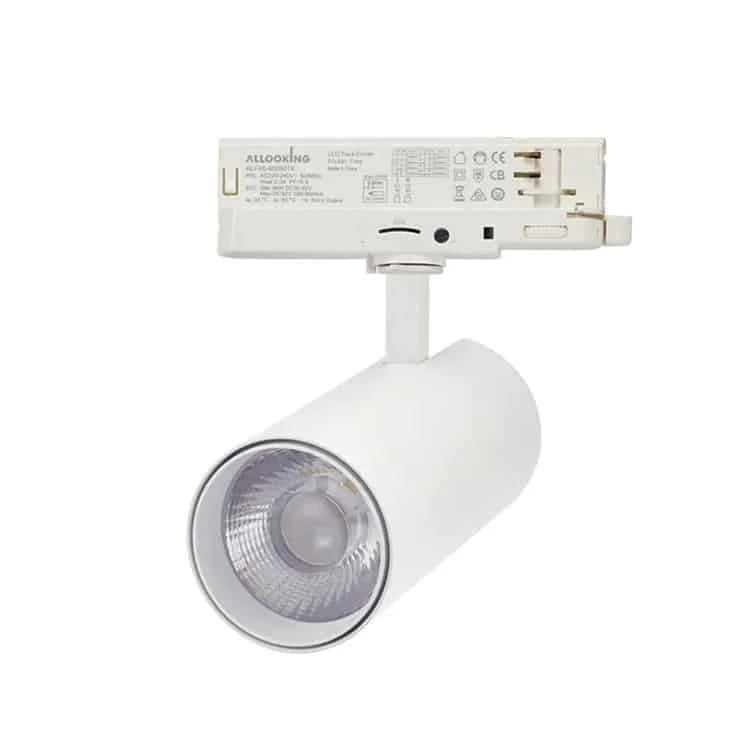

Lištový reflektor se zdrojem v adaptéru

Tyto reflektory lze zvažovat pro bytové, komerční nebo průmyslové interiéry. Porovnejte jednookruhovou verzi s verzí označenou jako třífázová / tříokruhová a určete kompatibilitu lišty. Zdroj je uvnitř adaptéru. Protože podklady zmiňují také dva okruhy, ověřte objednávaný adaptér a nevyvozujte závěry pouze z počtu vodičů.

  • Objednací model: HOYUWO-TL-F-1
  • Těleso: matně bílé/černé
  • Příkon: 10 / 20 / 30 W
  • Adaptér: dostupná jednookruhová verze. Před objednáním ověřte počet okruhů adaptéru označeného jako třífázový a jeho kompatibilitu s vybranou lištou.
  • Řízení: zapnutí/vypnutí
  • Deklarovaná životnost: >50000 hodin
  • Deklarovaná shoda: CE a RoHS
  • Záruka výrobce: 3/5 let
  • Vstupní napětí: 110/220-240VAC 50/60Hz
  • Účiník: >0,5 nebo >0,9
  • Úhel vyzařování: 15°/24°/36°
  • LED čipy: Bridgelux nebo Osram COB
  • SDCM: <5 nebo 3
  • Teplota chromatičnosti: 3000 K / 4000–4500 K / 5500–6500 K
Požádat o cenovou nabídku

Objednací modelPříkonRozměrySvětelný tokTechnický list
HOYUWO-TL-10WF-110W±5%Φ50*120mm1000lmVyžádat technický list
HOYUWO-TL-20WF-120W±5%Φ60*135mm2000lmVyžádat technický list
HOYUWO-TL-30WF-130W±5%Φ80*150mm3000lmVyžádat technický list

Na kompatibilní liště vytvoříte akcent nastavením směru a optiky podle předmětu.

Podle návodu lišty zvolíme nástěnnou, stropní nebo závěsnou montáž. Ověříme značku a model adaptéru se dvěma, třemi nebo čtyřmi vodiči; samotný počet vodičů neprokazuje elektrickou ani mechanickou kompatibilitu.

Kritéria výběru před objednávkou

Před doplněním reflektoru do stávající lišty si vyžádáme písemné potvrzení kompatibility značky a modelu. Zdánlivě odpovídající tvar k odsouhlasení adaptéru nestačí.

Provedeme zkoušku ve skutečné vzdálenosti reflektoru od předmětu. Posoudíme velikost osvětlené plochy a oslnění z trasy zákazníků.

Před montáží připravíme technický výkres, údaje o nosném povrchu a řešení přístupu k napájecímu zdroji. Zapojení provede montážní firma podle pokynů výrobce.

Je uvedený příkon pro jeden zdroj, nebo pro celou sestavu?

U vícemodulového svítidla ověříme rozdělení příkonu a funkce řízení. Je-li již uveden celkový příkon sestavy, nebudeme jej znovu násobit počtem modulů.

Které rozměry je třeba před objednávkou ověřit?

Kompatibilitu ověříme podle výkresu HOYUWO-TL-10WF-1 s rozměry Ø50 × 120 mm. Potvrdíme dodávanou verzi; tyto rozměry nelze vztáhnout na celou řadu.

Jakou lištu a adaptér tento reflektor potřebuje?

Před výběrem reflektoru určíme model lišty a její okruhy. Ověříme mechanickou i elektrickou kompatibilitu adaptéru se systémem.

Související výrobky

Přístupný text informací z obrázků

Obrázek 1 · Technické parametry

  • Napájecí zdroj LED integrovaný v lištovém adaptéru
