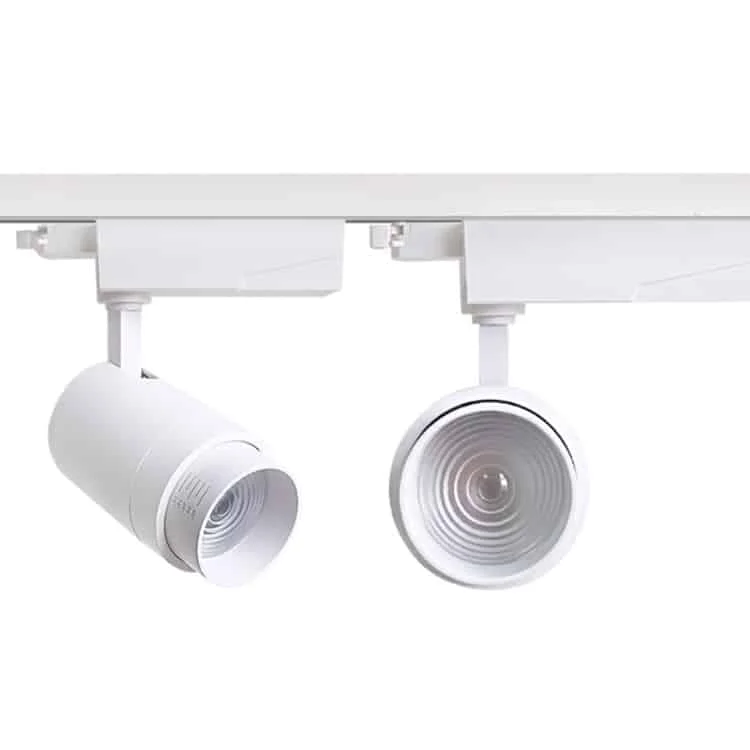

Zoom reflektor TL-D se čtyřmi úhly vyzařování

Kód modelu	Příkon	Rozměry	Světelný tok	Úhel vyzařování	Technický list
HOYUWO-TL-10WD	10W±5%	Φ55*135mm	900-1100lm	Nastavení úhlu v rozsahu 15°–60°	Vyžádat technický list
HOYUWO-TL-15WD	15W±5%	Φ65*165mm	1350-1600lm	Nastavení úhlu v rozsahu 15°–60°	Vyžádat technický list
HOYUWO-TL-20WD	20W±5%	Φ75*170mm	1800-2200lm	Nastavení úhlu v rozsahu 15°–60°	Vyžádat technický list
HOYUWO-TL-25WD	25W±5%	Φ75*170mm	2300-2600lm	Nastavení úhlu v rozsahu 15°–60°	Vyžádat technický list
HOYUWO-TL-30WD	30W±5%	Ø80*L200mm	2800-3200lm	Nastavení úhlu v rozsahu 15°–60°	Vyžádat technický list

• Chytré řízení Zigbee prostřednictvím mobilní aplikace, Google Home nebo Amazon Alexa; ověřte bránu a kompatibilitu požadované verze.
• Volitelné stmívání s kompatibilním zdrojem: fázové Triac, 0–10 V nebo DALI.
• Tříokruhová lišta, 4 vodiče

Kritéria výběru před objednávkou

Před doplněním reflektoru do stávající lišty si vyžádáme písemné potvrzení kompatibility značky a modelu. Zdánlivě odpovídající tvar k odsouhlasení adaptéru nestačí.

Provedeme zkoušku ve skutečné vzdálenosti reflektoru od předmětu. Posoudíme velikost osvětlené plochy a oslnění z trasy zákazníků.

Na kompatibilní liště lze vytvářet akcenty v prodejně, na výstavě nebo v jiném interiéru. Úhel a směr volte s ohledem na vzdálenost od předmětu.

Před montáží určíme napájení, spojovací prvky a vzájemně kompatibilní lištu a adaptér. Elektrikář provede připojení podle návodu; samotné použití izolační pásky nestačí k určení správného spoje. Po upevnění svítidla nastavíme směr a zkontrolujeme provoz.

Nejprve určíme kompatibilní dvojici lišty a adaptéru, spoje a napájení. Reflektor se osadí a nasměruje podle pokynů těchto součástí.

Jak zvolit zoom nebo okraj světla?

Hranici svazku a světlo přesahující předmět posoudíme z obvyklého pohledu návštěvníka. Samotný jmenovitý úhel vyzařování neurčuje osvětlenost díla nebo výlohy. S ohledem na vzdálenost a rozměry předmětu vyzkoušíme nastavení na skutečné ploše.

Co zkontrolovat při směrování reflektoru?

Nejprve ověříme meze otáčení modelu a přípustný mechanický pohyb. Poté nasměrujeme světlo tak, aby procházející člověk neměl zdroj přímo v zorném poli.

Které rozměry je třeba před objednávkou ověřit?

Výkres HOYUWO-TL-10WD uvádí Φ55 × 135 mm. Před montáží porovnáme rozměr s montážním prostorem a dokumentací dodávané verze; ostatní modely řady mohou mít jiné rozměry.

Jakou lištu a adaptér tento reflektor potřebuje?

Před výběrem reflektoru určíme model lišty a její okruhy. Ověříme mechanickou i elektrickou kompatibilitu adaptéru se systémem.

Jaké součásti vyžaduje chytré řízení?

Určíme způsob ovládání a používanou platformu. Před potvrzením dodávky zkontrolujeme kompatibilitu modelu s plánovanou bránou a napájecím zdrojem.

Jaký systém stmívání objednat?

Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.
