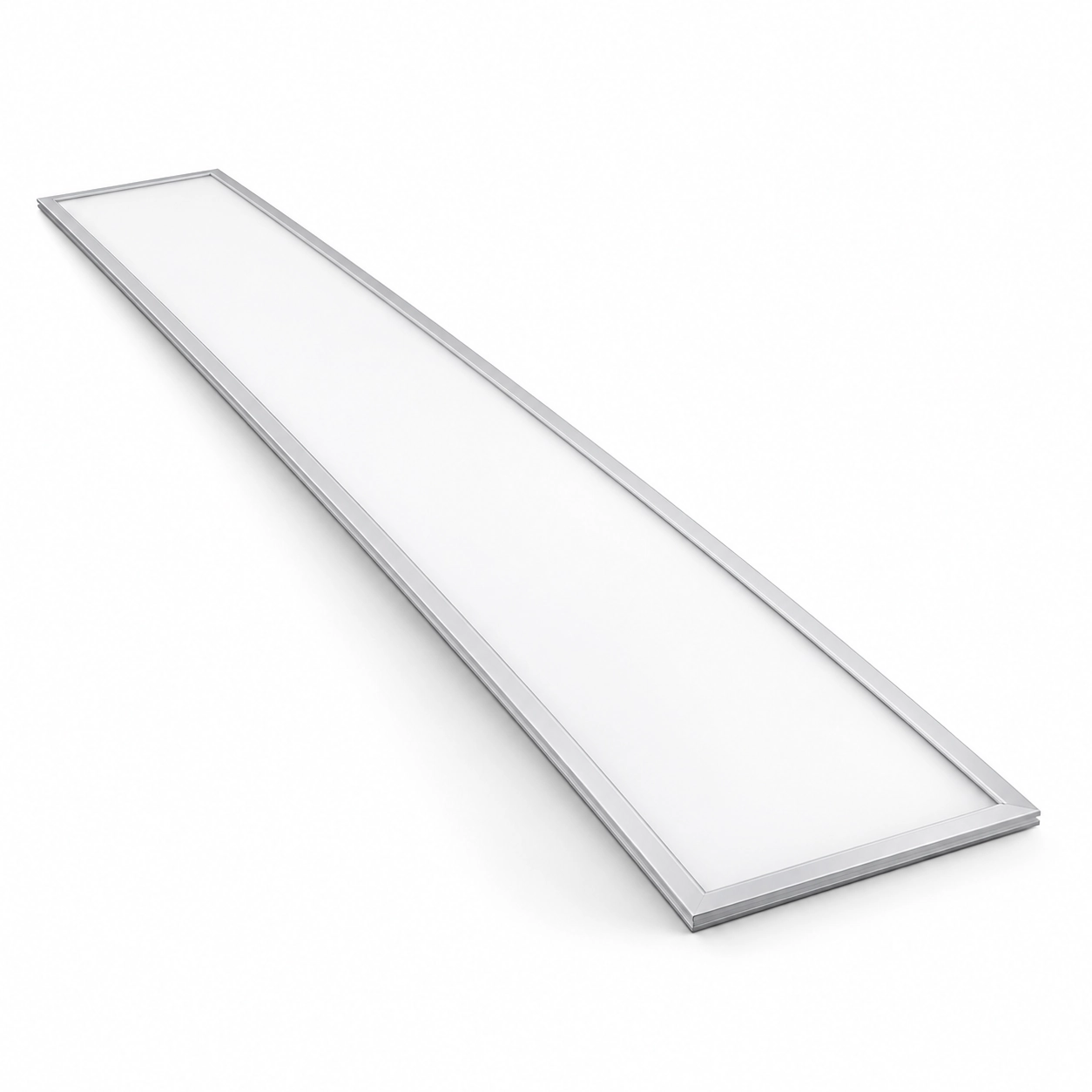

Obdélníkový panel PL12030-40W s bočním podsvícením
HOYUWO-PL12030-40W lze s vhodnou sadou instalovat zapuštěně, závěsně nebo přisazeně. Před výběrem ověřte údaje o blikání, stabilitu materiálů a podmínky životnosti. Obdélníkový panel formátu 1 × 4 obsahuje LED SMD2835, světlovodnou desku LGP a zdroj.
Chci úplný technický list modelu.
Materiály a povrchové úpravy
- Materiály: hliníkový rám, deska LGP (podle verze PMMA) a difuzor. Ověřte deklarovanou odolnost proti UV záření.
- Zdroj: SMD2835 s měrným výkonem 130 lm/W uvedeným pouze pro LED
- Externí zdroj v dodávce: podle verze LIFUD / DONE / BOKE / PHILIPS / OSRAM
| Příkon | 40W |

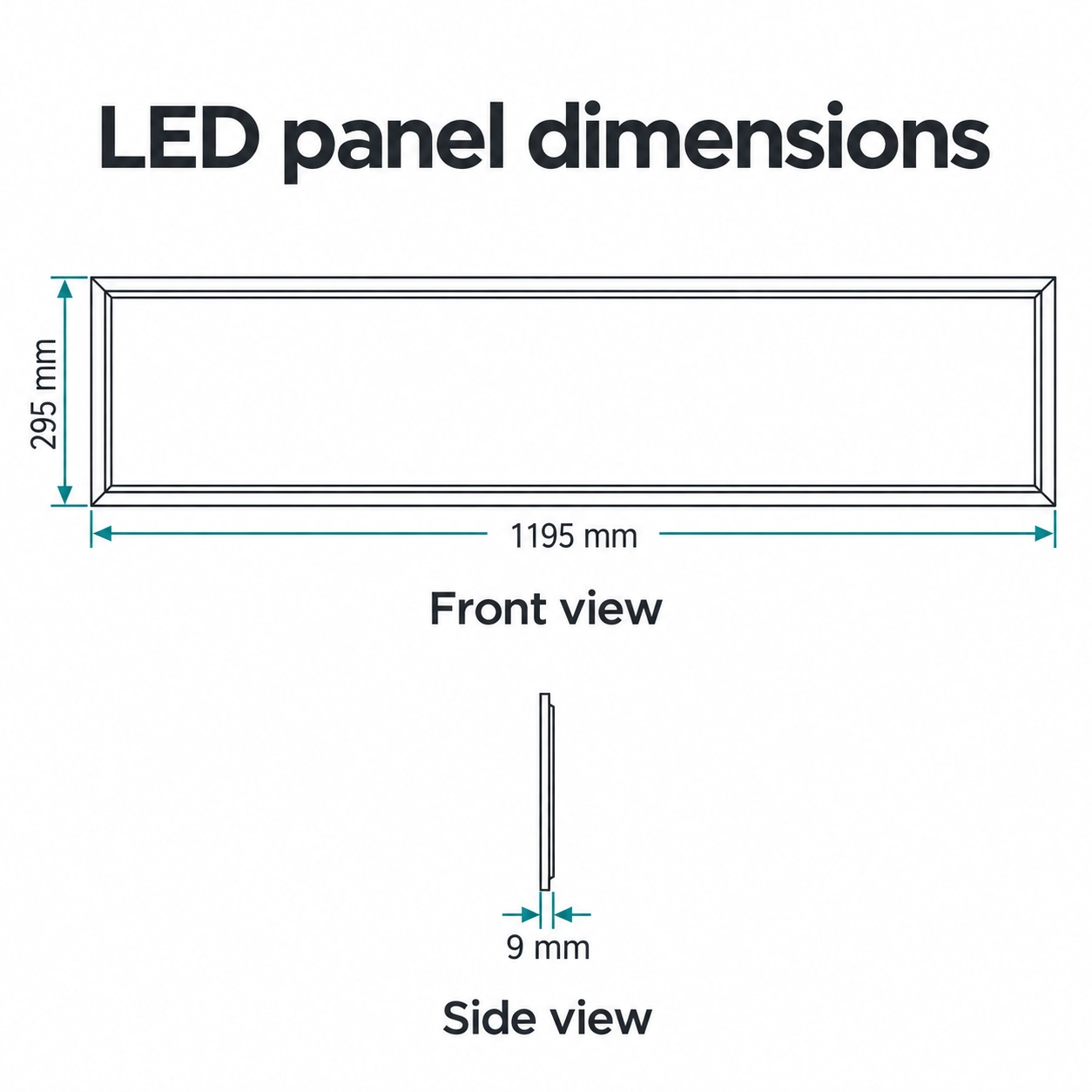

| Rozměry | 1195 × 295 ×9 mm; obchodní formát 1 × 4 ft |
| Vstupní napětí | 100-265VAC 50/60Hz/ 220-240VAC |
| Účiník | >0.92 |
| Index podání barev (Ra) | >80 |
| Měrný výkon | 100lm/W |
| Teplota chromatičnosti: | 3000 K, neutrální 4500 K nebo 6000–6500 K |
| Úhel vyzařování | 120°, široká distribuce |
| SDCM | <5 |
| UGR | <20 |
| účinnost | >89% |
- Panel s přímým podsvícením
- Stmívání PWM/0-10V/DALI
- Nouzová sada: 5–12 W, uvedená doba 1, 2 nebo 3 hodiny
Kritéria výběru před objednávkou
Oslnění posoudíme podle skutečné výšky, polohy svítidel a pracovních ploch. Protože katalogová hodnota nepopisuje chování celé instalace, vyžádáme výpočet pro konkrétní projekt.
Pro posouzení uvedené životnosti si vyžádáme zkušební teplotu a kritérium zachování světelného toku.

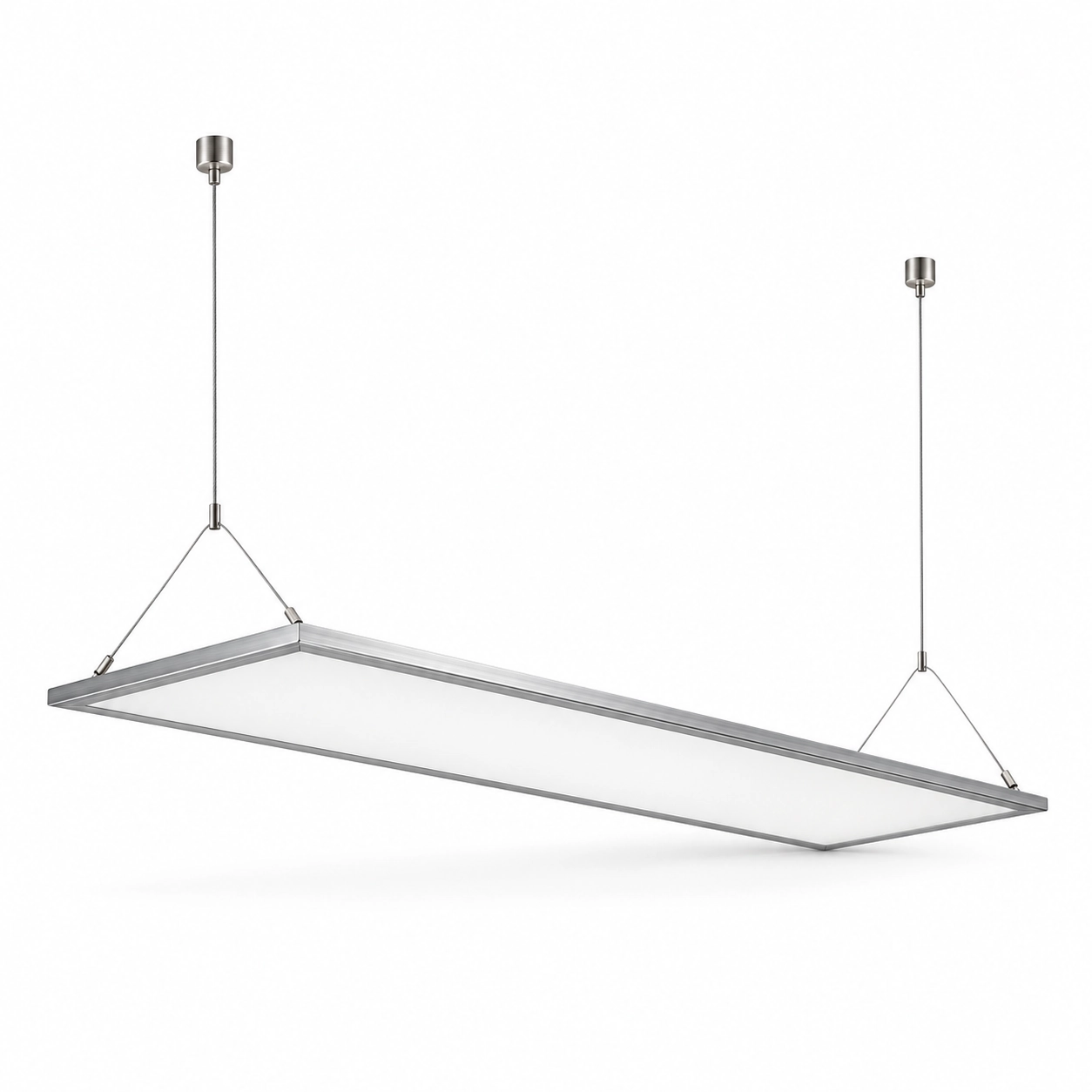

Pro závěsnou instalaci přidáme ocelová lanka, pro přisazenou kompatibilní rám. Standardní konfigurace je určena pro zapuštění do stropu.
Ověříme vhodnost stropní konstrukce pro uložení, zavěšení nebo přisazenou montáž modelu. Ponecháme prostor pro zdroj a pozdější údržbu.
Panel lze zvažovat pro školy a učebny, kanceláře, nemocnice, supermarkety a nákupní centra.
Ve třídě, kanceláři a prodejně sladíme panel se stropním modulem. Pro určení celkového osvětlení ověříme rozložení světla a oslnění na pracovních místech.
Jaká šířka je pro tento panel rozhodující?
List tohoto modelu 1 × 4 uvádí šířku 295 mm. To je skutečný rozměr, který je třeba porovnat se stropní konstrukcí.
Které rozměry je třeba před objednávkou ověřit?
Rozměry technického výkresu porovnáme s dostupným prostorem a nosnou konstrukcí. Fotografie výrobku nenahrazuje kótovaný výkres.
Jak ověřit kompatibilitu s podhledem?
Vnější rozměry panelu porovnáme se stropní mřížkou a dosedací plochou. Určíme rám a příslušenství, které mají být dodány pro zvolenou montáž.
Je nouzové světlo stejné jako při běžném provozu?
Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.
Jaký systém stmívání objednat?
Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.
