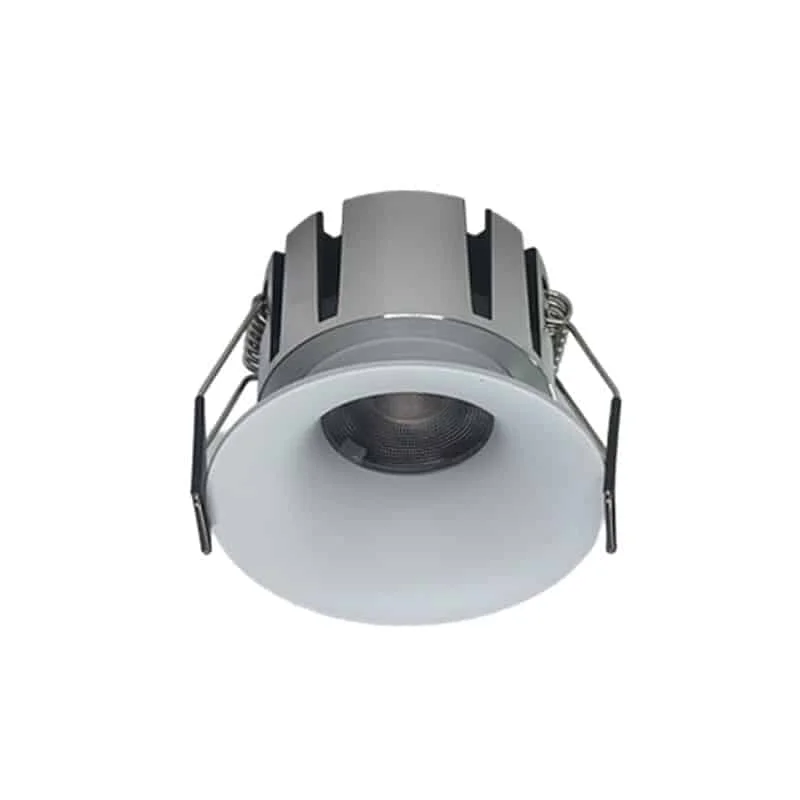

Downlight se zaobleným rámečkem a omezením oslnění

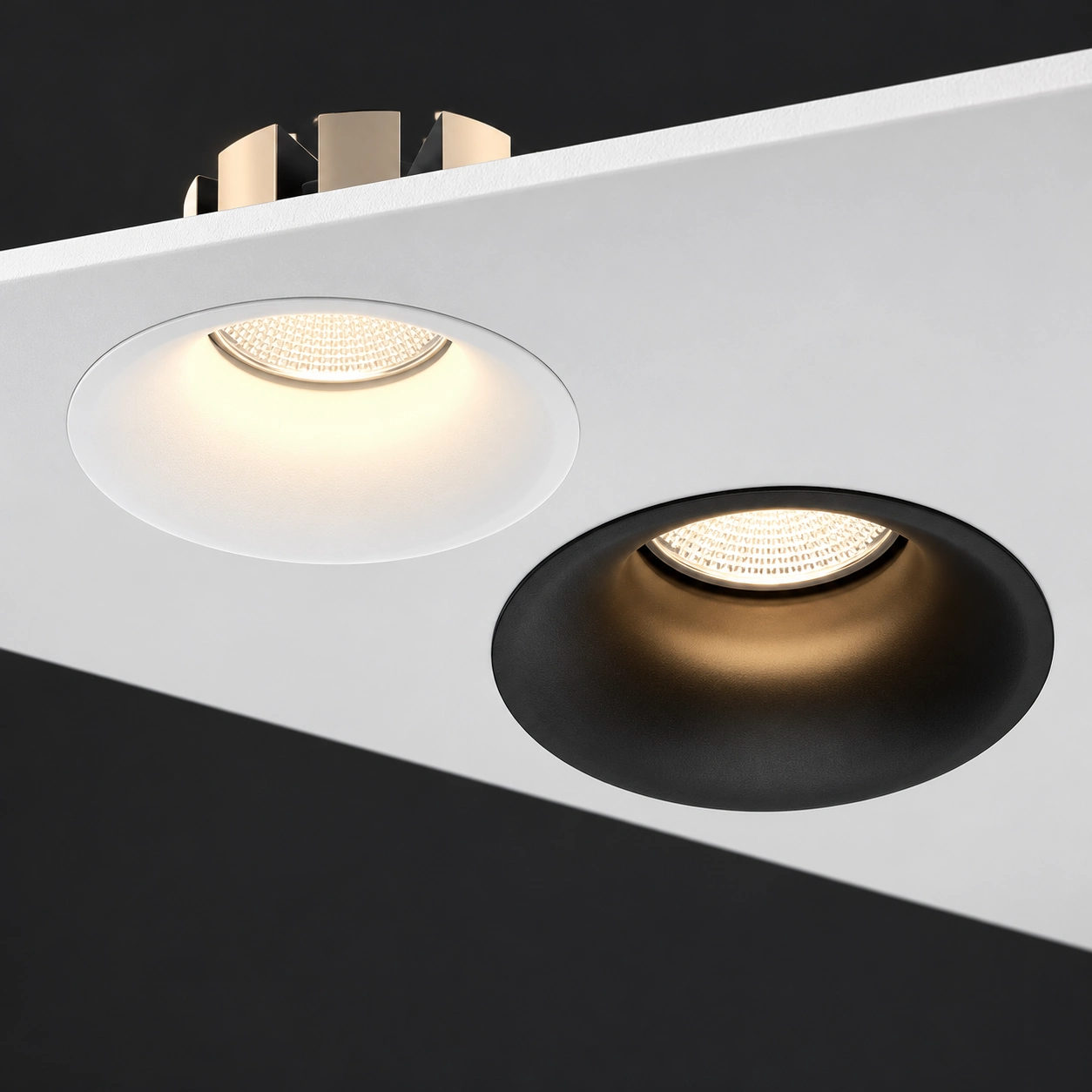

Svítidlo můžete sladit s prostorem v leskle stříbrné, růžově zlaté, zlaté, bílé, černé nebo antracitové metalické úpravě. Hluboký reflektor omezuje přímý pohled na zdroj podle optiky, umístění a geometrie místnosti. Zapuštěný model má zaoblený hliníkový rámeček. V hotelu, kanceláři či obývacím pokoji posuzujte povrchovou úpravu a úhel vyzařování v rámci celého návrhu.
- Montáž: zapuštěná nebo bezrámová
- Řízení: zapnutí/vypnutí, volitelně stmívání DALI/0-10V
- Úhel vyzařování: 15/24/36/50°
- Těleso: tlakově litý hliník.
- Povrch: bílý/černý/antracitový metalický/leskle stříbrný/zlatý
- Vstupní napětí: 110/220-240VAC 50/60Hz
- Účiník: >0.5 nebo 0.9
- THD: <19 (jednotku je nutné potvrdit)
- LED: Bridgelux / Osram COB, CRI92, SDCM<3.
- Deklarovaná životnost: 50000 hodin
- Stupeň krytí: IP20, pro interiér
- UGR: <19, omezení oslnění
- Teplota chromatičnosti: 2800K-3200K/4000K-4500K/5500-6500K
- Deklarovaná shoda: CE, LVD, EMC a RoHS
- Záruka: 3/5 let
| Kód modelu | Příkon | Rozměry | Rozměry montážního otvoru | Světelný tok | Technický list |
|---|---|---|---|---|---|
| HOYUWO-DL-55B | 7W±5% | Φ64*H47mm | Φ55mm | 600-700lm | Vyžádat technický list |
| HOYUWO-DL-75B(9W) | 9W±5% | Φ84*52mm | Φ75mm | 830-900lm | Vyžádat technický list |
| HOYUWO-DL-75B(12W) | 12W±5% | Φ84*52mm | Φ75mm | 1000-1200lm | Vyžádat technický list |
| HOYUWO-DL-95B(15W) | 15W±5% | Φ104*57mm | Φ95mm | 1300-1500lm | Vyžádat technický list |
| HOYUWO-DL-95B(18W) | 18W±5% | Φ104*57mm | Φ95mm | 1550-1800lm | Vyžádat technický list |
- Nouzový modul
- Stmívání 0-10V/fázové řízení TRIAC/DALI
- Volitelná teplota chromatičnosti 3CCT
- Chytrý downlight Zigbee
Kritéria výběru před objednávkou
Po dokončení stropu musí zůstat přístup k napájecímu zdroji a jeho připojení a zdroj musí být vyjímatelný. Vedle výšky tělesa proto ověříme prostor pro údržbu a kabeláž.
Pro posouzení rozložení světla a oslnění si vyžádáme fotometrický soubor zvolené kombinace povrchu a optiky.
Použijte způsob montáže uvedený pro zvolenou verzi svítidla. Při výběru optiky rozlišujte celkové osvětlení prostoru a zvýraznění konkrétních předmětů nebo ploch.
Před přípravou montáže prostudujte schéma.
Podle výkresu modelu určíme místo upevnění a přístup k napájení. Montáž bude respektovat návod svítidla i konstrukční podmínky stropu.
Které rozměry je třeba před objednávkou ověřit?
Pro kód HOYUWO-DL-55B použijeme rozměr Φ64*H47mm z výkresu. Ověříme nosnou konstrukci i rozměry dodané varianty; tyto rozměry nebudeme vztahovat na celou řadu.
Jak zvolit optiku tohoto downlightu?
Optiku zvolíme podle montážní vzdálenosti a osvětlované plochy. Úzký úhel světlo více soustředí; výsledek je však nutné ověřit světelnětechnickým výpočtem.
Je nouzové světlo stejné jako při běžném provozu?
Je-li k dispozici nouzová funkce, určíme akumulátor, dobu provozu a světelný tok nebo výkon v tomto režimu odděleně od běžného provozu. Jmenovitý příkon svítidla automaticky nepopisuje nouzový výkon.
Jaké součásti vyžaduje chytré řízení?
Určíme způsob ovládání a používanou platformu. Před potvrzením dodávky zkontrolujeme kompatibilitu modelu s plánovanou bránou a napájecím zdrojem.
Jaký systém stmívání objednat?
Napájecí zdroj a jeho protokol zvolíme společně s řídicím systémem instalace. V objednávce uvedeme kombinaci vhodnou pro danou verzi.
Přístupný text informací z obrázků

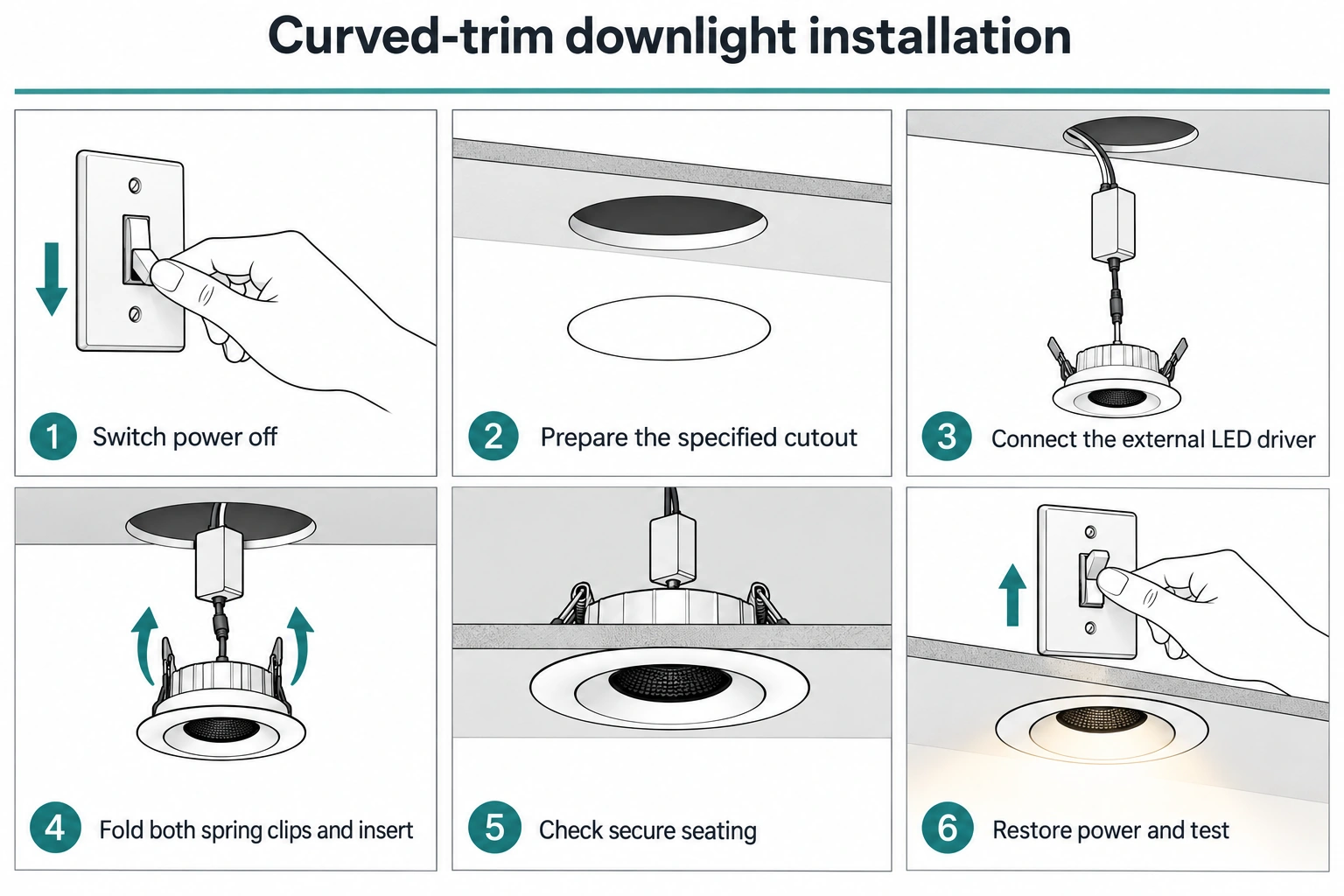

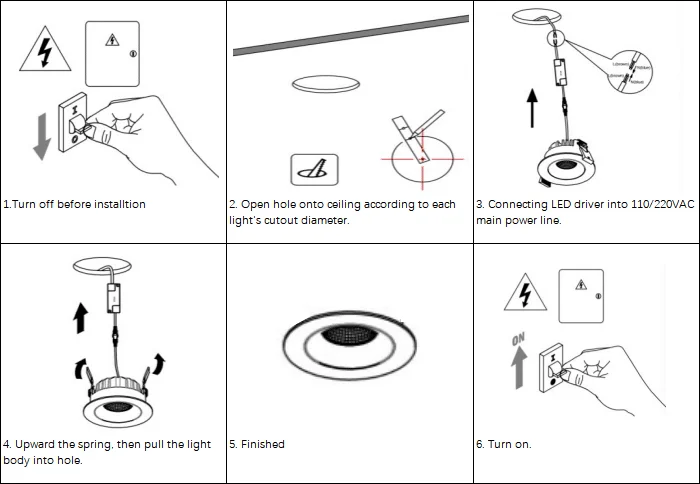

Obrázek 1 · Montáž
- 1. Před montáží vypněte napájení.
- 2. Připravte otvor ve stropu podle montážního průměru modelu.
- 3. Montážní pracovník připojí napájecí zdroj LED k vedení 110/220VAC podle přípustného vstupu modelu.
- 4. Stlačte pružiny a vložte svítidlo do otvoru.
- 5. Ověřte pevné uchycení svítidla.
- 6. Po dokončení kontrol zapněte napájení a ověřte funkci.
